Пневмораспределители типа У71-2..А

Пневмораспределители типа У71-2..А  Пневмораспределители типа У71-2..А относятся к группе трехлинейных сдвоенных пневмораспределителей с пневматической блокировкой, односторонним электропневматическим возвратом и ручным дублированным управлением. Пневмораспределители типа У71-2..А применяют для управления кузнечно-прессовыми и другими машинами. Пневмораспределители типа У71-2..А работают на сжатом воздухе давлением от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433, содержащего распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50ºС с концентрацией из расчета 2…4 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 12449.

В зависимости от завода-изготовителя данный тип пневмораспределителей может иметь маркировку У71-2..А (производство РФ) или 3МП.. (производство Украина).

Пневмораспределители типа У71-2..А имеют конструкцию распределительного устройства клапанного типа и изготавливаются с напряжением 24В или 110В.
В зависимости от типоразмера (У71-22А, У71-24А, У71-26А) пневмораспределители имеют в корпусе резьбовые отверстия с конической резьбой соответственно «Вход/»Выход»:
— К½"/ К¾,
—К1"/ К1½",
—К1½"/ К2".

Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители устанавливаются на обратную поверхность в любом пространственном положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.

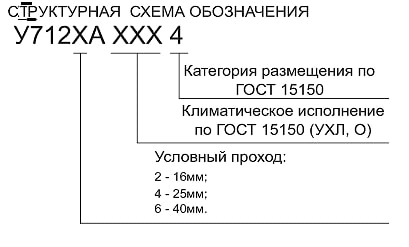

Пример условного обозначения: пневмораспределитель У71-24А 24в УХЛ4.

Технические характеристики пневмораспределителей типа У71-2..А


Наименование параметраТипоразмеры
У71-22АУ71-24АУ71-26А
Условный проход, мм162540
Номинальное давление, МПа1,0
Минимальное рабочее давление, МПа, не более0,25
Остаточное давление воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0.63 МПа, МПа, не более0,02
Пропускная способность пневматической линии "вход" ("1") -"выход" ("2"), Kv*, м3/час, не менее81222
Пропускная способность пневматической линии "выход" ("2") -"атмосфера" ("3"), Kv*, м3/час, не менее10,518,527
Время включения при давлении 0.63 МПа, с, не более0,06
Время выключения при давлении 0.63 МПа, с, не более0,08
Максимальное число срабатываний, мин-11009070
Род токапостоянный
Напряжение, В24, 110
Масса, кг, не более6,66,614,5


При эксплуатации пневмораспределителей типа У71-2..А следует учитывать следующие параметры:
–Время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,05с;
–Пневмораспределитель типа У71-2..А исключает возможность повторного включения при одной невыключенной секции;
–При подключении контактов микровыключателя последовательно в электрическую цепь "ОБЩИЙ СТОП" машины, пневмораспределитель У71-2..А обеспечивает размыкание этой цепи при несрабатывании одной из секций;
–Колебания напряжения питания от номинального +-10%;
–Требования безопасности при эксплуатации должны соответствовать ГОСТ 12.3.001-85;
–Пневмораспределители У7122, У7124, У7126 могут работать при любых режимах и продолжительности включений по ГОСТ 19264-82.

Степень защиты пневмораспределителей У71-22а, У71-24а, У71-26а от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96;

Пневмосхема пневмораспределителя У71-2..А

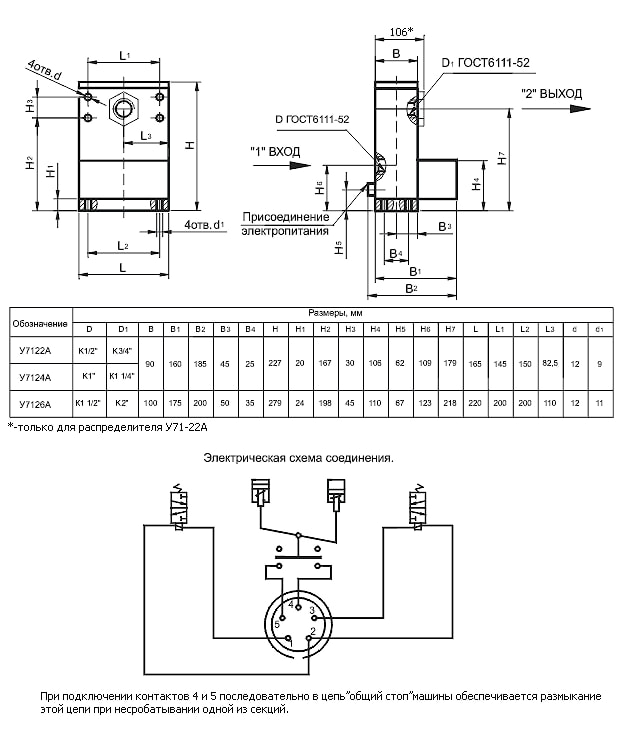

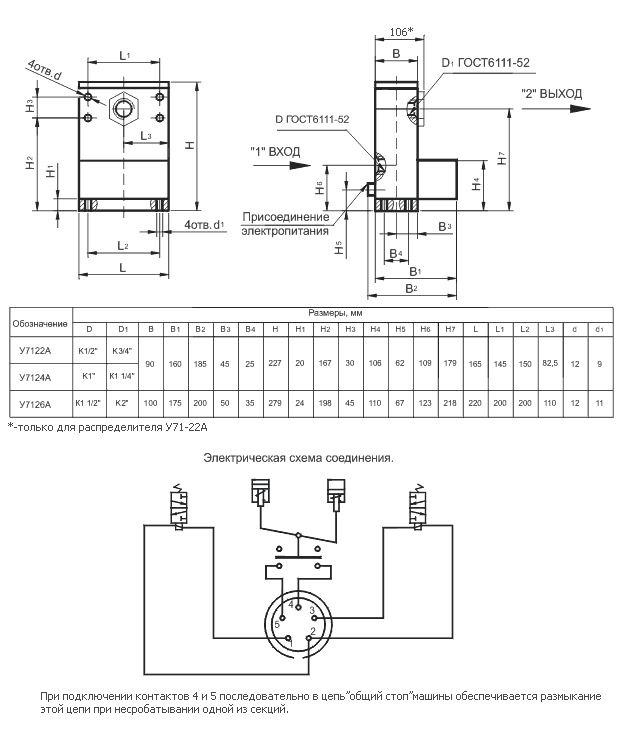

Габаритные и присоединительные размеры пневмораспределителей типа У71-2..А
