Пневмораспределители с мускульным (ручным) управлением типа 3Р-4(6, 10, 16)-252(253, 262, 263)-3

Пневмораспределители 3Р(4, 6, 10, 16)-2..-3 относятся к группе распределителей с мускульным (ручным) управлением, имеющие 3 линии и 2 позиции. Они могут быть установлены в различные типы пневмоприводов и предназначены для изменения направления потоков сжатого воздуха.. Пневмораспределители типов 3Р(4, 6, 10, 16)-252 (253, 262, 263)-3 работают на сжатом воздухе, очищенном не грубее 10 класса загрязнённости по ГОСТ17433, с содержанием распылённого масла вязкостью от 10 до 35мм2/с (сСт) и при температуре 500С. Стандартное климатическое исполнение пневмораспределителей УХЛ4, исполнение О4 (для тропического климата) доступно только под заказ.

Структура условного обозначения:

3Р-Х-2 Х Х -3 УХЛ4, где:

3Р—трёхлинейный пневмораспределитель;
Х—условный проход, мм: 4, 6, 10, 16;
2—число позиций;
Х—вид управления: 5-ручное (кнопка красного или чёрного цвета), 6-ручное (рычаг);
Х—способ управления: 2-двухстороннее с фиксацией в крайних положениях, 3-одностороннее с пружинным возвратом;
3—трубное присоединение пневмолиний, с дюймовой резьбой в корпусе распределителя;
УХЛ4—климатическое исполнение и категория размещения по ГОСТ15150.

Пример условного обозначения: 3Р-4-252-3 (чёрн.) УХЛ4; 3Р10-253-3 (крас.) УХЛ4; 3Р-16-262-3 УХЛ4; 3Р-10-263-3 УХЛ4

Технические характеристики пневмораспределителей типа 3Р-4(6, 10, 16)-252 (253,262,263)-3:

Пневмораспределитель	Норма для типоразмера
Параметры	3Р-4		3Р-6		3Р-10		3Р-16
	252-3 262-3	253-3 263-3	252-3 262-3	253-3 263-3	252-3 262-3	253- 3 263-3	252-3 262-3	253-3 263-3
Условный проход, мм	4		6		10		16
Присоединение пневмолиний, дюйм	G1/8		G1/4		G3/8		G1/2
Номинальное давление, МПа	1,0		1,0		1,0		1,0
Пропускная способность Kv (по ГОСТ 14691), м3/ч; не менее	0,78		1,04		1,95		3,26
Усилие переключения при номинальном давлении, Н (кгс); не более	20,0 (2,0)		20,0 (2,0)		20,0 (2,0)		20,0 (2,0)
Масса, кг (-25.. / -26..)	0,056 / 0,100		0,110 / 0,145		0,169 / 0,220		0,344 / 0,300

В качестве распределительного устройства используется цилиндрический золотник с эластичными уплотнениями. Пневмораспределители имеют на корпусе следующие пронумерованные каналы: (1)-канал питания, (2)-выходной канал, (3)-атмосферный канал.

РИС.1
Схемы распределения потоков.
Пневмораспределители 3Р4(6, 10, 16)-252-3

Пневмораспределители 3Р4(6, 10, 16)-253-3

Пневмораспределители 3Р4(6, 10, 16)-262-3

Пневмораспределители 3Р4(6, 10, 16)-263-3

Как видно из схем (см. Рис1), при воздействии на кнопку (либо рычаг) распределителя золотник занимает одно их двух крайних положений, а в исходное положение он может возвращаться и удерживаться при помощи пружины (см.схемы 253 и 263), либо фиксироваться в каждой позиции (см.схемы 252 и 262). При перемещении золотника в другое крайнее положение происходит соединение канала (1) с выходным каналом (2), в то же время атмосферный канал (3) отсекается. Для снижения уровня шума при сбросе сжатого воздуха рекомендуется устанавливать пневмоглушители в каналы (3) и (5), что обеспечит соблюдение требований СНиП.

Распределители типа 3Р-4..-252 (253, 262, 563)-3 могут монтироваться в любом пространственном положении.

Габаритные и присоединительные размеры распределителей 3Р-4(6,10,16)-252(253, 262, 263)-3:

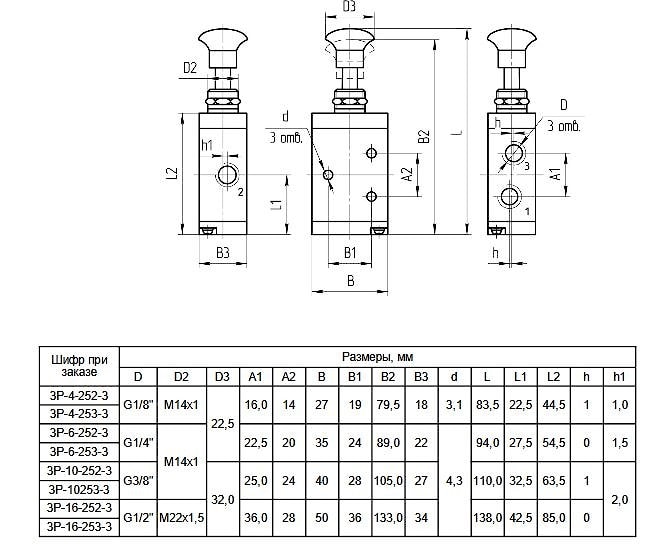

РИС.2
Пневмораспределители типа 3Р-4-252-3; 3Р-4-253-3; 3Р-6-252-3; 3Р-6-253-3; 3Р-10-252-3; 3Р-10-253-3; 3Р-16-252-3; 3Р-16-253-3

Внешний вид пневмораспределителя схемного исполнения -252, -253

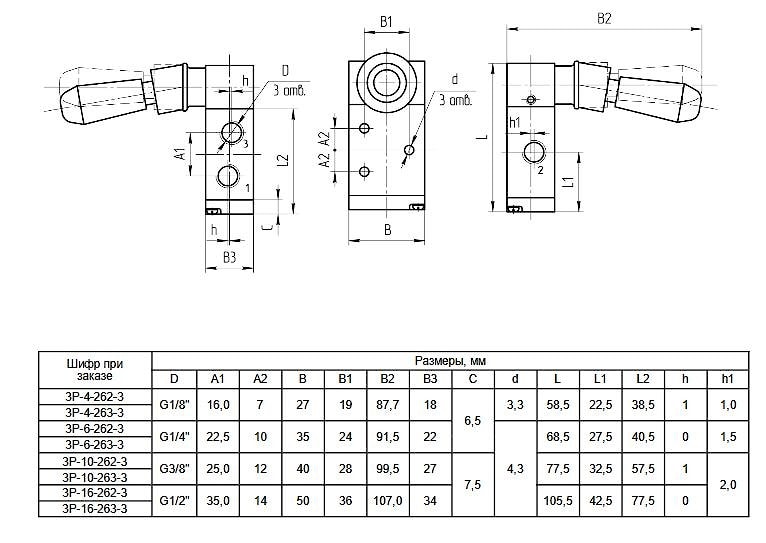

РИС.3
Пневмораспределители типа 3Р-4-262-3; 3Р-4-263-3; 3Р-6-262-3; 3Р-6-263-3; 3Р-10-262-3; 3Р-10-263-3; 3Р-16-262-3; 3Р-16-263-3
