Пневмораспределители типа 5Р2-.. (5Р2-231-.., 5Р2-232-..и пр.)

Пневмораспределители типа 5Р2-… двухпозиционные либо трёхпозиционные, пятилинейные, имеют пневматическое или электропневматическое управление, устанавливаются в пневмоприводах различных машин и оборудования и служат для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах.
Распределители типа 5Р2-… работают на сжатом воздухе, очищенного не грубее 10 класса загрязненности поГОСТ 17433и содержащего распыленное масло вязкостью 10—35 мм²/c (10—35 сСт) при температуре 50 ⁰С с концентрацией из расчета 1-2 капли на 1 м³ воздуха, приведенного к нормальным условиям (температура 20 ⁰С, давление 101325 Па), при давлении до 1,0 МПа (10 кгс/см²).

Пневмораспределители 5Р2-.. имеют следующие варианты пневмосхем:

211	Двухпозиционный с односторонним пневматическим управлением и пневматическим возвратом
212	Двухпозиционный с двухсторонним пневматическим управлением
231	Двухпозиционный с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом
232	Двухпозиционный с двухсторонним электропневматическим управлением и ручным дублированием
311	Трехпозиционный с двухсторонним пневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты
331	Трехпозиционный с двухсторонним электропневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты

Структура условного обозначения пневмораспределителей 5Р2-..:

5Р2-ХХХ-Х2-0-1-ХХХХ-Х4, где:

5Р2—тип пневмораспределителя с условным проходом 10мм;

ХХХ—пневмосхема;

Х2—способ присоединения пневмолиний: 0–стыковое без плиты; 1–стыковое с плитой для трубного монтажа (трубы в сторону, К 3/8'');

0—без индикации управляющего сигнала;

1—способ присоединения к электросети–через разъём;

ХХХХ—номинальное напряжение: А–переменный ток, 50 Гц (24в, 36в, 110в, 220в, 380в); Б–переменный ток, 60 Гц (110в, 220в); Д–постоянный ток (12в, 24в, 48в, 110в);

Х4—климатическое исполнение и категория размещения: УХЛ (умеренный и холодный климат); О (тропический).

Пример условного обозначения: 5Р2-231-12-0-1 Д24 УХЛ4; 5Р2-232-02-0-1-А220 УХЛ4; 5Р2-331-12-0-1-А110 УХЛ4.

Распределители 5Р2-.. соответствуют ТУ2-053-0223807-005-93.

Технические характеристики пневмораспределителей типа 5Р2-…:

Наименование параметра	Значение
Условный проход, мм	10
Номинальное давление, МПа	1,00
Пропускная способность, Кv, м3/ч, не менее:
-двухпозиционных	1,65
-трехпозиционных	0,85
Время срабатывания, с, не более:
-включение	0,08
-выключение	0,13
Общая утечка воздуха из полостей распределителя, см3/мин, не более	80
Максимальное число срабатываний, 1/с	12
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц	12, 24, 48, 110 / 24, 36, 110, 220, 380 / 110, 220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА	7 / 9 / 12
Средняя наработка до отказа, циклов, не менее	1*106
Полный средний ресурс, циклов, не менее	5*106
Масса, кг, не более, по исполнениям:
211-02-0-.. . / 211-12-0...	0,7 / 1,0
212-02-0-... / 212-12-0-...	0,6 / 0,9
231-02-0-1... / 231-12-0-1...	0,9 / 1,2
232-02-0-1... / 232-12-0-1...	1,0 / 1,3
311-02-0-... / 311-12-0-...	0,9 / 1,2
331-02-0-1... / 331-12-0-1...	1,1 / 1,4

Степень защиты оболочки электромагнита распределителей с электромагнитным управлением IP 54 по ГОСТ 14254. Превышение температуры нагрева обмотки катушки пневмораспределителя над температурой окружающей среды не более 85 ⁰С.

При монтаже пневмораспределителей следует учитывать схему распределителя, так 5Р2-212... и 5Р2-232... монтируют с сохранением горизонтального положения оси золотника; а для остальных схем возможно любое положение. Виброустойчивость и вибропрочность пневмораспределителей соответствуют II степени жесткости по ГОСТ 28988.
Размер монтажной поверхности соответствует ИСО 5599/1.
Отверстия для присоединения внешних пневмолиний при наличии монтажной плиты обозначены следующими цифрами:
1—для подвода воздуха;
2 и 4—для выхода к потребителю;
3 и 5—для выхода в атмосферу;
12—для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;
14—для подвода давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3.
Фото монтажной плиты распределителя 5Р2-..


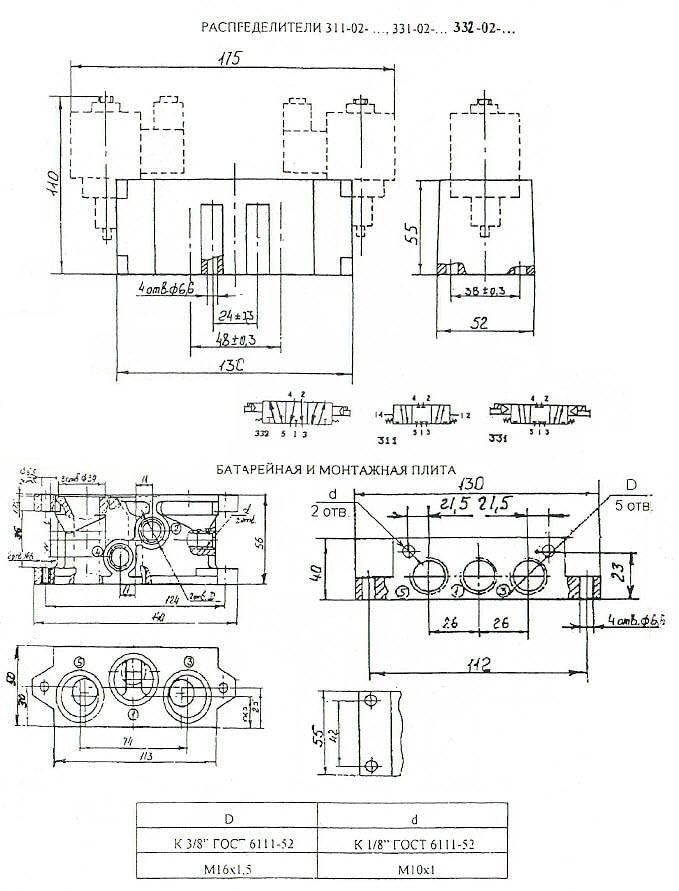

Габаритные и присоединительные размеры распределителей типа 5Р2-..:
