Пневмораспределители (пневмопедали) типа 3Р-6-273-3 и 5Р-6-273-3

Пневмораспределители с ножным управлением, иначе пневмопедали, относятся к группе распределителей с мускульным управлением. В настоящее время наибольшее применение получили двухпозиционные 3-х или 5-ти линейные пневмораспределители. Они устанавливаются в пневмоприводах различного оборудования и служат для изменения направления потоков сжатого воздуха. В качестве распределительного устройства в пневмопедалях установлен цилиндрический золотник, который возвращается в исходное положение при помощи пружинного возврата.
Стандартное климатическое исполнение пневмораспределителей УХЛ, исполнение О (для тропического климата)—под заказ, категория размещения 4 по ГОСТ 15150.
Способ присоединения пневмолиний–резьбовые отверстия в корпусе.

Структура условного обозначения:

Х Р-6—273-3 УХЛ4, где:

Х–число пневмолиний (3 или 5);
6–условный проход (Ду), мм;

2–число позиций п/распределителя;
7–вид управления (ножное);
3–способ управления-одностороннее, с пружинным возвратом;

3–способ присоединения пневмолиний-трубное с дюймовой резьбой в корпусе п/распределителя;

УХЛ4–климатическое исполнение и категория размещения.

Пример условного обозначения: 3Р-6-273-3 УХЛ4; 5Р-6-273-3 УХЛ4

Пневмораспределители с ножным управлением типа 3Р-6-273-3 и 5Р-6-273-3 работают на сжатом воздухе, очищенном не грубее 10 класса загрязнённости по ГОСТ 17433 и содержащим распылённое масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50⁰С.

Устройство пневмопедалей:
В корпусе пневмораспределителя размещён цилиндрический золотник с эластичными уплотнениями, выполнены каналы и резьбовые отверстия для присоединения пневмолиний. Каналы пронумерованы цифрами, где (1)-канал питания, (2)- и (4) выходные каналы, (3)- и (5)-атмосферные каналы.
В исходном положении:
— у 3-х линейного распределителя канал питания (1) отсечён от выходного канала (2), который соединяется с атмосферным каналом (3),
— у 5-ти линейного распределителя канал (1) соединён с выходным каналом (2), а выходной канал (4) соединяется с атмосферным каналом (5), канал (3) отсечён.
При нажатии на крышку пневмопедали происходит воздействие на толкатель распределителя, что вызывает перемещение золотника в крайнее положение. Это приводит к тому, что у 3-х линейного распределителя канал питания (1) соединяется с выходным каналом (2), а атмосферный канал (3) отсекается, у 5-ти линейного распределителя в крайнем положении канал питания (1) соединяется с выходным каналом (4), а выходной канал (2) в этот момент соединяется с атмосферным каналом (3), канал (5) отсечён. См.рис.1
После снятия усилия золотник под действием пружины возвращается в исходное положение.

РИС.1. Пневмосхемы распределителей с ножным управлением:
3Р-6-273-3

5Р-6-273-3:

Технические характеристики пневмораспределителей (пневмопедалей) 3Р-6-273-3 и 5Р-6-273-3:

Наименование параметра	Значение
	3Р-6-273-3	5Р-6-273-3
Условный проход	6	6
Давление номинальное/минимальное, МПа	1,0 / 0,1	1,0 / 0,1
Пропускная способность Кv м3/ч, не менее	0,75	0,75
Усилие переключения при номинальном давлении, Н(кгс), не более	20(2)	20(2)
Присоединение пневмолиний, дюйм:
–канал питания (1) и выходные каналы (2), (4)	G1/4	G1/4
–атмосферный канал (3)	G1/8	__
Масса, кг, не более	0,6	0,61

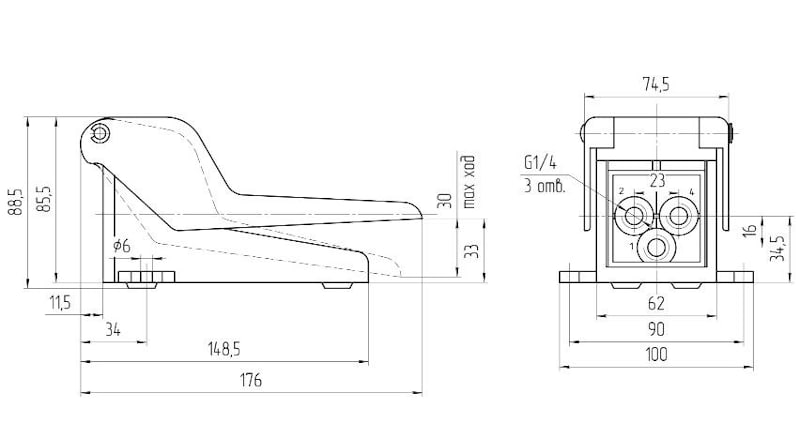

Габаритные и присоединительные размеры пневмопедалей 3Р-6-273-3 и 5Р-6-273-3:
