Пневмораспределители типа В63-..А являются четырехлинейными двухпозиционными пневмораспределителями , с двухсторонним и односторонним пневматическим управлением, пружинным или пневматическим возвратом в исходное положение. Данный тип пневмораспределителей устанавливается в различных пневмоприводах и служит для изменения направления потоков сжатого воздуха.
Тип распределительного устройства–плоский притёртый золотник.
Пневмораспределители типа В63-..А работают на сжатом воздухе, очищенном не грубее 10 класса загрязнённости, содержащем распылённое масло вязкостью 10-..35 мм2/с (сСт) при t-500С.
Пневмораспределители изготавливаются с климатическим исполнением УХЛ и О и категорией размещения 4 (ГОСТ 15150).
При монтаже пневмораспределителей типа В63-..А следует учитывать способ возврата золотника, а именно:
–пневмораспределители с двухсторонним и односторонним управлением с пневматическим возвратом в исходное положение устанавливают таким образом, чтобы обеспечить горизонтальное положение их продольных осей во избежание самопроизвольного перемещения поршня с золотником при равенстве давлений в управляющих полостях или при падении давления во внутренней полости пневмораспределителей;
–пневмораспределители с пружинным возвратом монтируются в любом пространственном положении.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.
Существует два вида присоединения пневмораспределителей типа В63-..А:
—стыковое нижнее с плитой,
—резьбовое с плитой и боковым (трубы в стороны) расположением отверстий (резьбы– G3/8-A (К3/8"); G1/2-A (К1/2") и G3/4-A (К3/4")).
Пневмораспределители типа В63-..А изготавливаются с условным проходом (Ду)=10, 16 и 20 мм.

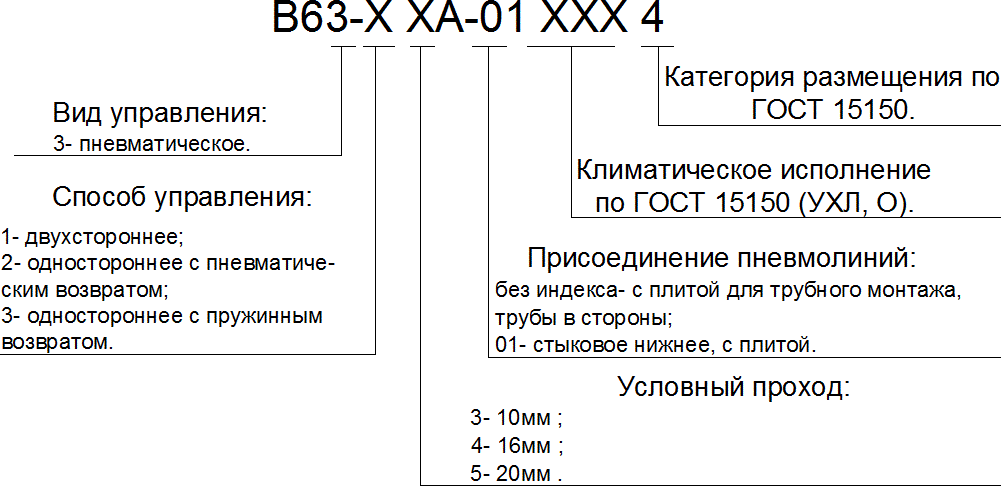

Структура условного обозначения Пример условного обозначения: В63-15А УХЛ4; В63-25А-01 УХЛ4; В63-34А УХЛ4.
Технические характеристики пневмораспределителей типа В63-..А
Наименование параметра
Тип пневмораспределителя
В63-14А-01
В63-15А-01
В63-25А-01
В63-34А-01
В63-13А
В63-14А
В63-15А
В63-33А
В63-34А
Условный проход, мм
16
20
20
16
10
16
20
10
16
Тип присоединения
Стыковое нижнее
Резьбовое, с плитой и боковым расположением отверстий (трубы в стороны)
