Пневмораспределители типа П-РК 3..

Пневмораспределители П-РК 3.. относятся к типу трёхлинейных распределителей воздуха. Пневмораспределители П-РК 3.. являются двухпозиционными, нормально закрытыми и могут иметь ручное, механическое или пневматическое управление.
Конструкция пневмораспределителя П-РК 3..—клапанного типа.
Данный тип пневмораспределителей работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм²/c (сСт) при температуре 50С с концентрацией из расчета 2—4 капли на 1 м³ воздуха, приведенного к нормальным условиям по ГОСТ 19862.

Структура условного обозначения:
П-РК 3. С Х-Х УХЛ4, где:

П-РК3.—условное наименование распределителя;
С—специальный (только для исполнений 1, 2, 3, которые работают на сжатом воздухе 9 класса загрязненности и температуре ниже 0°С; 10 класса загрязненности и температуре выше 0°С);
Х—цифра, обозначающая вид привода:
1 - с кнопкой "Пуск";
2 -с кнопкой "Стоп";
3 -с тумблером;
4 -с двухсторонним механическим управлением;
5 -с односторонним механическим управлением;
6 -с односторонним пневматическим управлением;
7 -с толкателем.
Х—цифра, обозначающая тип присоединительной резьбы: без обозначения- коническая К1/8" (стандартное исполнение); 1 - метрическая М10х1
УХЛ4—УХЛ климатическое исполнение (умеренный и холодный климат) и категория размещения (4). По заказу возможно исполнение О4 для тропического климата.

Пример условного обозначения: П-РК3.2 УХЛ4; П-РК3.7-1 УХЛ4; П-РК3С.3 УХЛ4

Устройство и принцип работы.

В корпусе пневмораспределителя размещается клапан, втулка, которая является направляющей для клапана и уплотнительное кольцо. К корпусу крепится орган управления, который состоит из стакана (с размещённым толкателем), пружины и приводного элемента. В зависимости от конструкции приводной элемент может быть выполнен в виде кнопки («Стоп» или «Пуск»), тумблера, толкателя, рычага двухстороннего действия, рычага одностороннего действия или поршня. Если воздействие на приводной элемент отсутствует, клапан плотно прижимается к седлу при помощи пружины и частично давлением сжатого воздуха. Сжатый воздух подводится через канал, обозначенный на корпусе цифрой «1». Выходной канал, обозначенный цифрой «2» через осевое отверстие в клапане соединен с атмосферным каналом с обозначением «3». При воздействии на приводной элемент толкатель, расположенный в стакане, закрывает отверстие в клапане, тем самым, отсекая выходной какал «2» от атмосферного «3» и при этом входной канал «1» соединяется с выходным каналом «2».

Технические характеристики распределителей типа П-РК3..:

Параметр	Нормы для типоразмеров пневмораспределителей П-РК 3.
	1	2	3	4	5	6	7
Номинальное давление, МПа (кгс/с2)	1 (10)
Условный проход, мм	4
Пропускная способность, Kv, м3/ч, не менее	0,25
Минимальное давление управления, МПа (кгс/с2)	-	-	-	-	-	0,2 (2)	-
Усилие на органе управления, Н, не более	30	30	15	30	30	-	30
Максимальное число срабатываний, 1/мин	-	-	-	1	1	5	1
Утечки воздуха, см3/мин, не более	20
Масса, кг	0,12

Распределители воздуха типа П-РК 3… соответствуют ТУ У 00223800.012-96.

Габаритные и присоединительные размеры пневмораспределителей типа П-РК 3. (см. рис.1-7):
Присоединение распределителя к пневмосистеме осуществляется при помощи трёх резьбовых отверстий, промаркированных цифрами «1», «2» и «3».

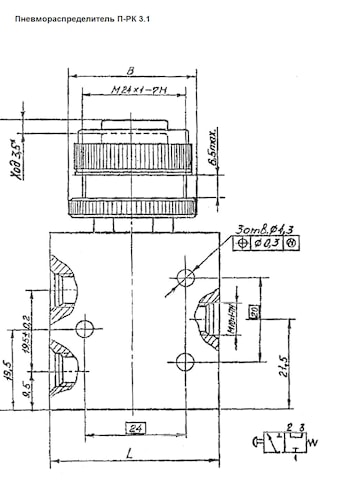

Рис.1 Распределитель воздуха П-РК3.1

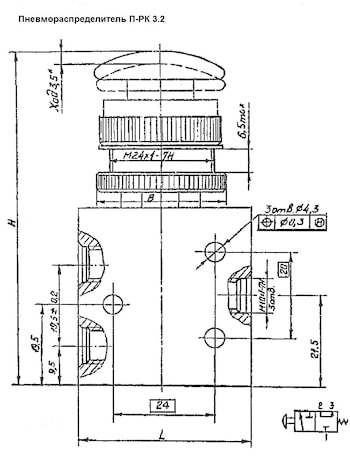

Рис.2 Распределитель воздуха П-РК3.2

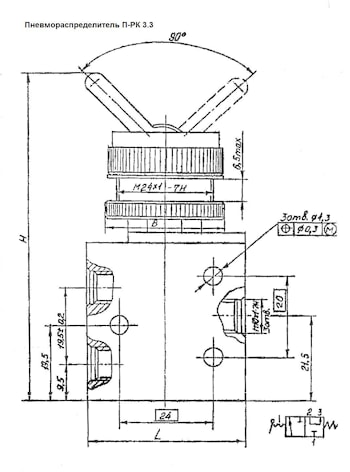

Рис.3 Распределитель воздуха П-РК3.3

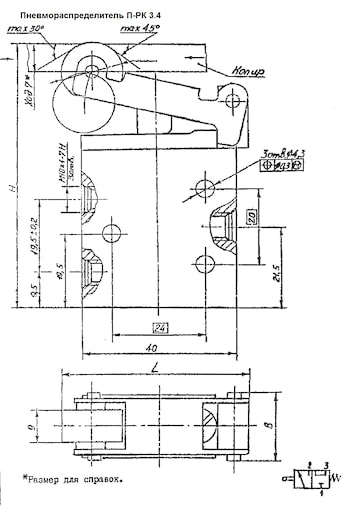

Рис.4 Распределитель воздуха П-РК3.4

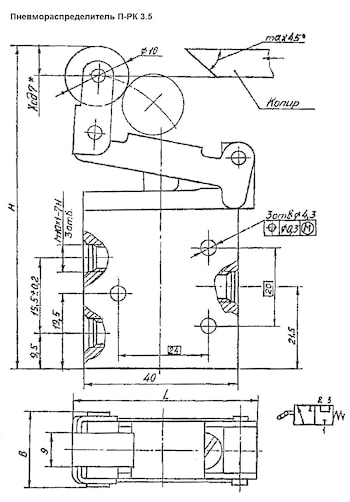

Рис.5 Распределитель воздуха П-РК3.5

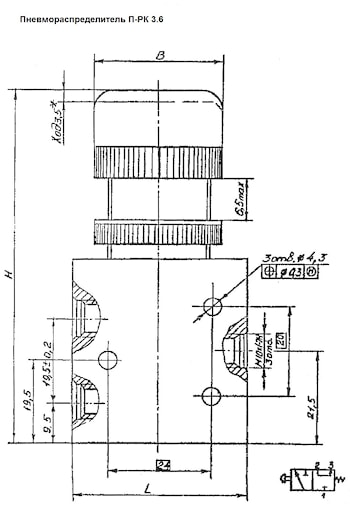

Рис.6 Распределитель воздуха П-РК3.6

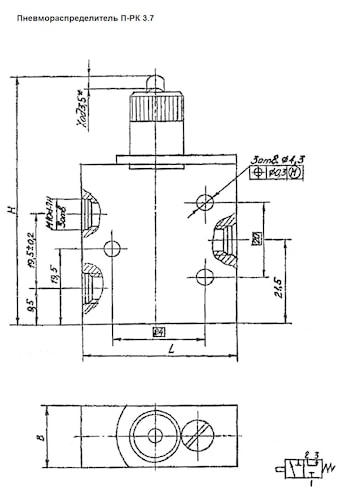

Рис.7 Распределитель воздуха П-РК3.7
