Пневмораспределители типа П-РЭ3/2,5-7412 чаще всего используют в качестве пилота управления в пневмораспределителях типа 3МП.. и У71-2.. Пневмораспределители П-РЭ3/2,5-7412 являются трёхлинейными и двухпозиционными, с односторонним электромагнитным управлением, нормально-открытые.
Структура условного обозначения: П-РЭ3/2,5-7412 УХЛ4, где:
П-РЭ—наименование типа пневмораспределителя;
3—трёхлинейный;
2,5—условный проход, мм;
7—конструктивное исполнение: стыковое боковое с кнопочным ручным управлением;
4—вид присоединения к эл.сети: колодка гнездовая;
1—род тока: постоянный;
2—напряжение: 24В;
УХЛ4—климатическое исполнение УХЛ (для умеренного и холодного климата), -категория размещения 4.
Технические характеристики пневмораспределителя П-РЭ3/2,5-7412:
Наименование параметра
Значение
Условный проход
2,5
Давление номинальное/минимальное, МПа
1,0 / 0,1
Пропускная способность Кv м3/ч, не менее
0,16
Электрическое напряжение постоянного тока (переменного)
24 (110, 220)
Номинальная мощность постоянного (переменного) тока, Вт, не более
12 (22)
Максимальное число срабатываний при ном. давлении, мин -1
500
Время срабатывания при номинальном давлении, с, не более
0,012
Превышение температуры нагрева обмотки катушки над окружающей средой, С0, не более
85

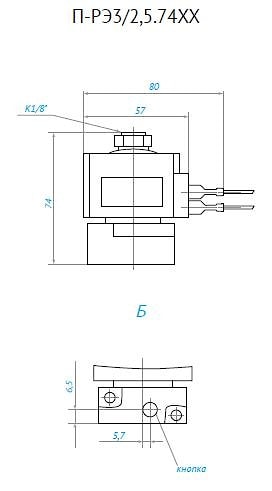

Габаритные и присоединительные размеры пневмораспределителя П-РЭ3/2,5-7412:
