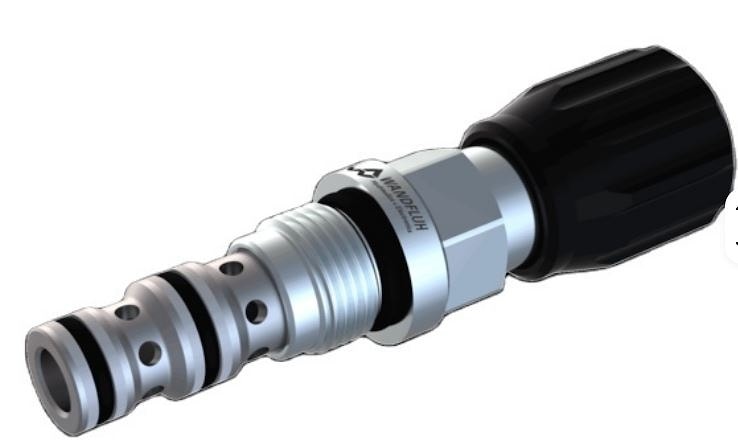

Клапан ограничения давления BVSPM22-.. WANDFLUH

Клапан ограничения давления BVSPM22-WANDFLUH представляет собой ввинчиваемый (картриджный) пропорциональный предохранительный клапан с пилотным управлением, используемый для ограничения рабочего давления, а также для предохранения от скачков давления в гидравлической системе различного промышленного оборудования. Клапаны моделей BVSPM22 отличаются высокой пропускной способностью (до 100 л/мин.), точностью настройки, быстрым срабатыванием, низким гистерезисом и высокой стабильностью работы во всем диапазоне расходов. Конструкция клапана ограничения давления позволяет обеспечивать низкий уровень утечек, т.к золотник клапана, как и сам клапан, выполнен из закалённой нержавеющей стали. Кроме того, стальные клапаны BVSPM22 могут быть использованы при тяжелых условиях эксплуатации в солевой, взрывоопасной и влажной среде.

Стандартный тип уплотнения NBR.

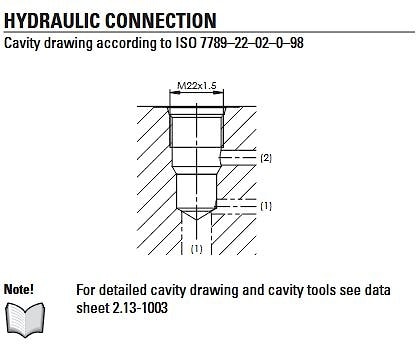

Посадочное гнездо для клапана ограничения давления должно быть выполнено в соответствии с ISO 7789 (М22х1,5)

При превышении давления в линии P (1) установленного значения клапан сбрасывает избыточное давление в линию T (2).

Основные тех.параметры клапанов серии BV_PM22

Регулировочный шпиндель M8 x 1

Исполнение S = регулировка ключом с фиксацией

D = регулировка поворотной ручкой с фиксацией

Опционально:

G = регулировка ручкой-звездочкой

Угол регулировки ab = 1800° (5 оборотов)

Ход регулировки Sb = 5 мм

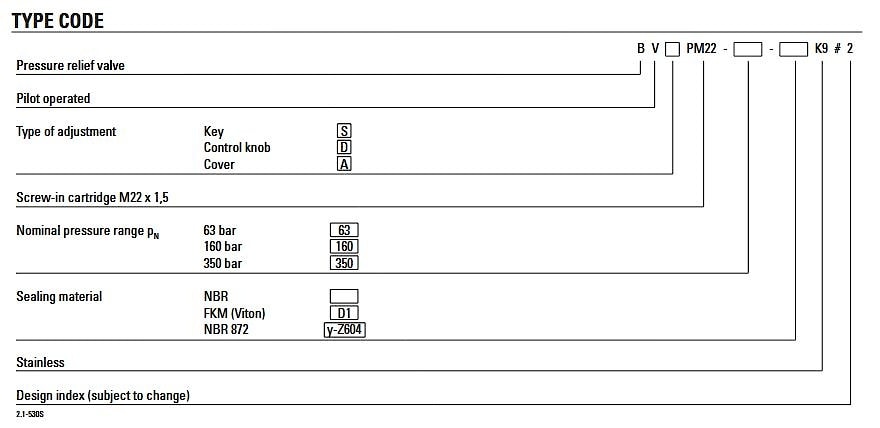

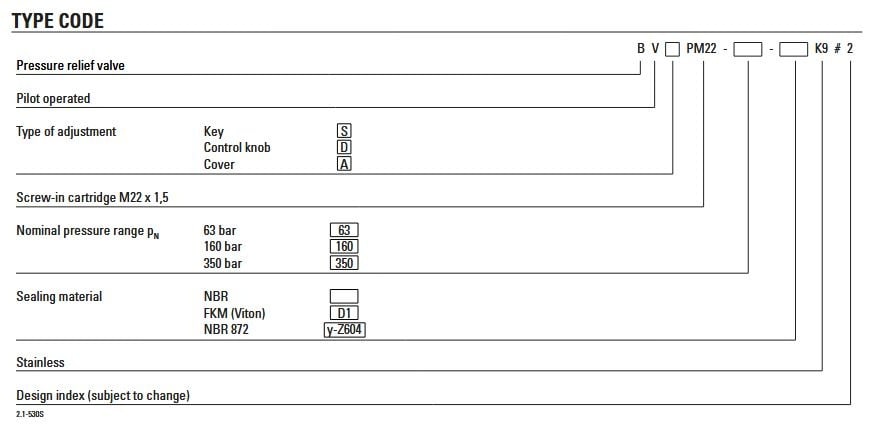

Код заказа-пример обозначения модели BVSPM22-160 WANDFLUH

Внимание (!) гидроклапаны BVSPM22 не являются складской позицией и поставляются под заказ согласно техническим требованиям заказчика.

Примечание: в случае наличия индекса # 2 на корпусе клапана допускаются его использование с периодически меняющимся направлением потока.

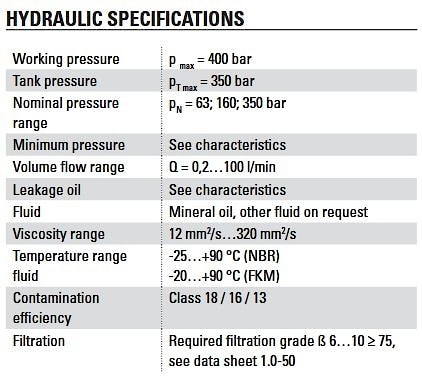

Технические параметры клапанов BV_PM22 Wandfluh

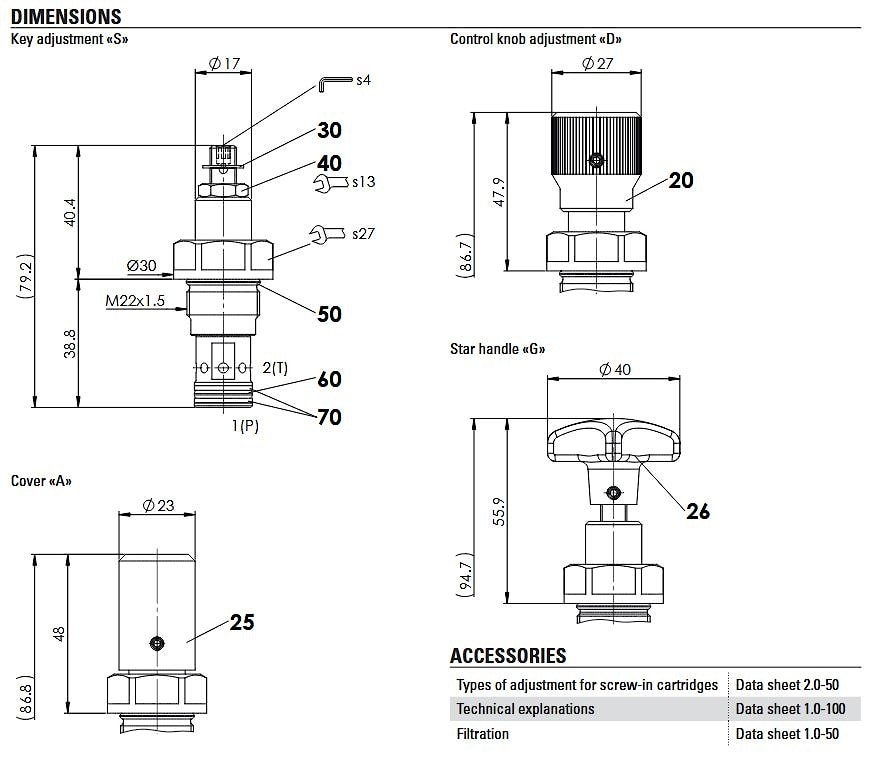

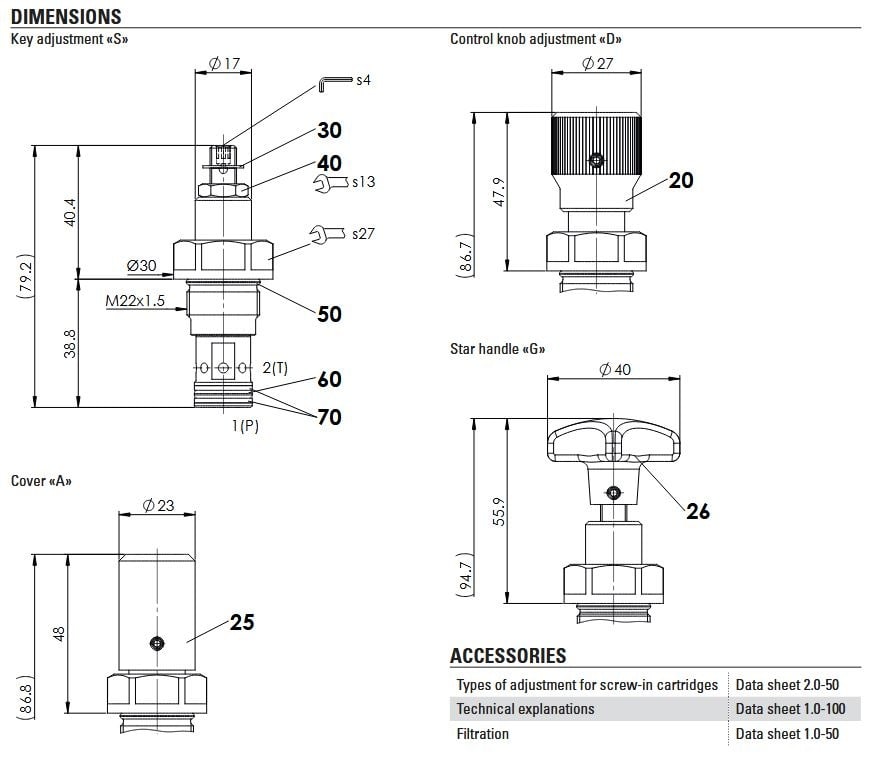

Габаритные и присоединительные размеры предохранительных клапанов BVSPM22-.. Wandfluh
