Гидроклапаны обратные типа Г51-3.. применяются для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и иного оборудования, а также для поддержания давления в сливных маслопроводах различных гидросистем.
По способу присоединения обратные клапаны могут быть:
- с резьбовым присоединением ( Г51 -31, Г51-32, Г51-33, Г51-34, Г51-35);
- с фланцевым (Г51-36, Г51-37).
Гидроклапаны обратные изготавливаются по ТУ2-053-1649-83Е.
Структура условного обозначения: Г51-3 х М х х, где:
Г51-3—тип обратного клапана;
Х—исполнение по условному проходу (1–8мм, 2–10мм, 3–16мм, 4–20мм, 5–32мм, 6–40мм, 7–50мм);
М—модернизированная конструкция;
Х—климатическое исполнение (чаще всего УХЛ);
Х—категория размещения (чаще всего 4).
Пример условного обозначения: клапан обратный Г51-33М УХЛ4, Г51-37М УХЛ4.
Ранее гидроклапаны обратные имели маркировку Г51-21, Г51-22, Г51-23 и т.д..

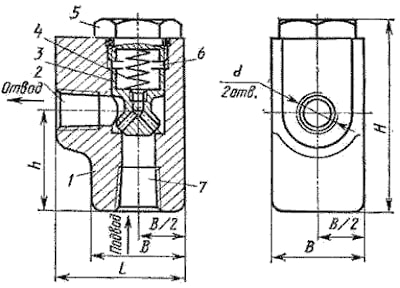

Конструкция гидроклапана обратного типа Г51-.. (рис.1)
Клапан состоит из корпуса 1, к коническому седлу которого пробкой 5 через пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2. При изменении направления течения давление масла в отверстии 2 (и полости 6) вместе с пружиной 4 плотно прижимает плунжер к седлу, исключая возможность обратного потока.
РИС.1
Технические характеристики:
Наименование параметра
Марка гидроклапана
Г51-31
Г51-32
Г51-33
Г51-34
Г51-35
Г51-36
Г51-37
Условный проход, мм
8
10
16
20
32
40
50
Номинальный расход жидкости, л/мин
16
32
63
125
250
500
800
Номинальное давление на входе, Мпа
20
20
20
20
20
20
20
Максимальное давление на входе, Мпа
22
22
22
22
22
22
22
Минимальное давление на входе, Мпа
0,25
0,25
0,25
0,25
0,25
0,25
0,25
Перепад давления при ном.расходе, Мпа
0,25
0,25
0,25
0,25
0,25
0,25
0,25
Внутрення герметичность (макс.внутренние утечки см3/мин, не более)
0,08
0,08
0,13
0,13
0,25
0,5
1
Вес, кг
1,2
1,2
1,6
1,6
5,45
14
33
Габаритные размеры, мм
55x52x83
55x52x83
70x52x105
70x52x105
103x82x138
186x102x213
236x132x294
Присоединительная резьба
К 1/4
К3/8
К1/2
К3/4
К1/4
–
–

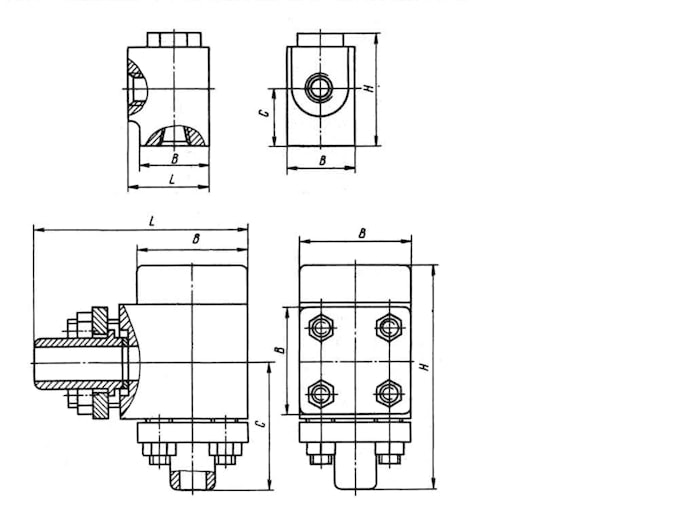

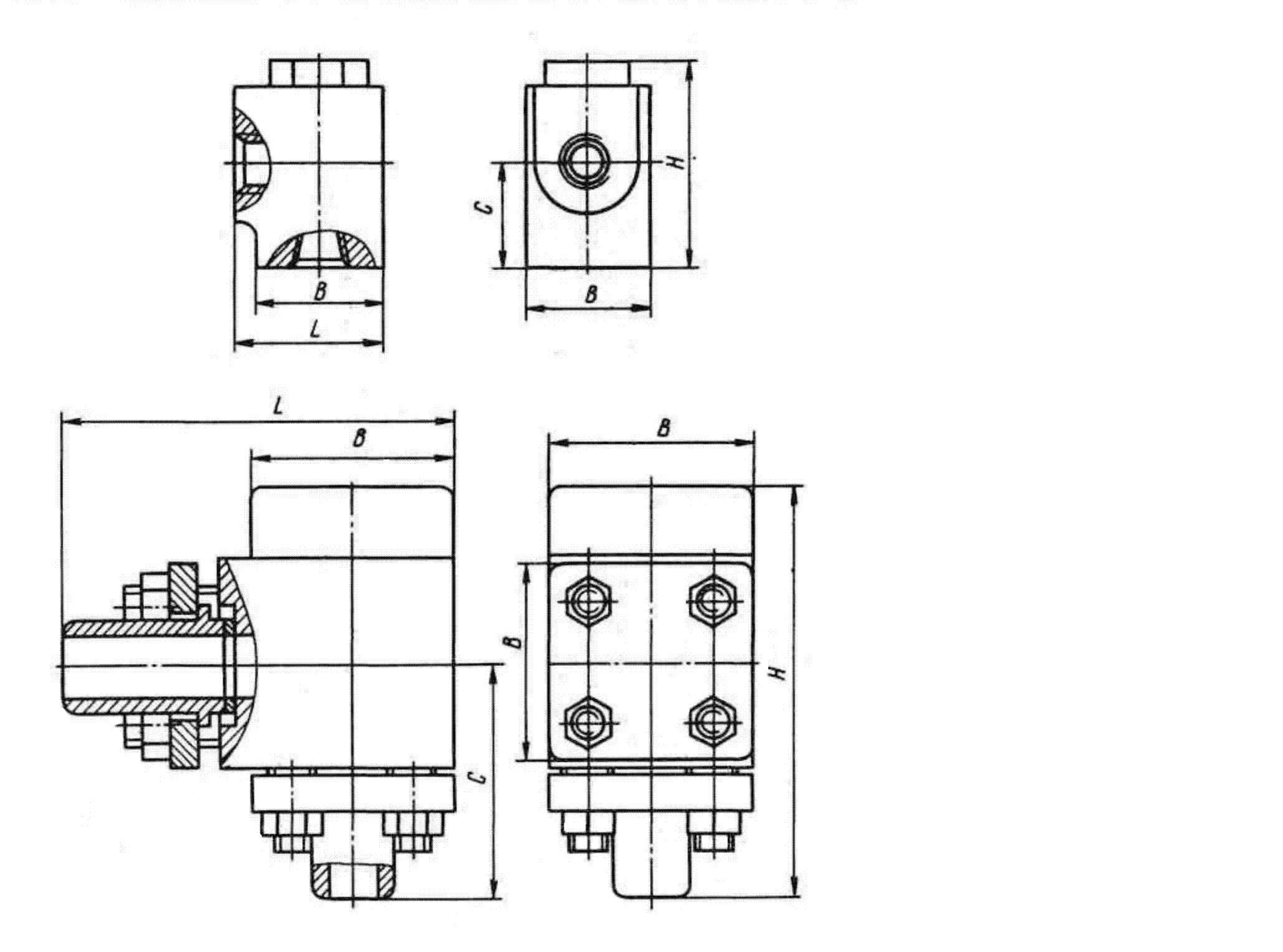

Габаритные и присоединительные размеры клапанов обратных типа Г51-3..
