Для защиты манометров, постоянно подключенных к гидросистеме и испытывающих вибрации и гидроудары, устанавливают специальные переключатели, которые позволяют соединять манометр с гидросистемой только в момент измерения давления. Переключатели манометра типа ПМ-.. обеспечивают возможность измерения давления в нескольких точках путём последовательного подключения переключателя манометра в полостям для замера давления с последующей разгрузкой его в сливную магистраль гидросистемы.
В настоящее время выпускаются переключатели манометра типа ПМ только на номинальное давление 32 МПа (320 кг/см2), работающие на чистых минеральных маслах, тонкость фильтрации которых должна быть 25мкм, с кинематической вязкостью от 10 до 400 мм2/с (сСт) и температурой от 100 до 700С.
Переключатели манометров эксплуатируются при температуре окружающей среды от 10 до 550С и имеют следующие климатические исполнения:
–УХЛ4——для районов с умеренным климатом;
–04——для районов с тропическим климатом.
По способу присоединения переключатели манометров подразделяются на: 1. резьбовые:
–ПМ2.1-320—с креплением на торцевую полость (К1/8);
–ПМ2.2-320—с креплением на боковую полость (К 1/8);
–ПМ6-320—с фланцевым креплением (К1/8);
2. стыковые:
–ПМ2.1-С320—с креплением на торцевую полость;
–ПМ2.2-С320—с креплением на боковую полость;
–ПМ6-С320—с креплением на вертикальной и горизонтальной плоскости.
По числу точек замера подразделяются на: 1. двухточечные (ПМ2.1-320, ПМ2.2-320, ПМ2.1-С320, ПМ2.2-С320);
Пример условного обозначения переключателя манометра типа ПМ:
- с резьбовым присоединением: ПМ2.1-320 УХЛ4, ПМ6-320 УХЛ4.
- со стыковым присоединением: П2.2-С320 УХЛ4, ПМ6-С320 04.

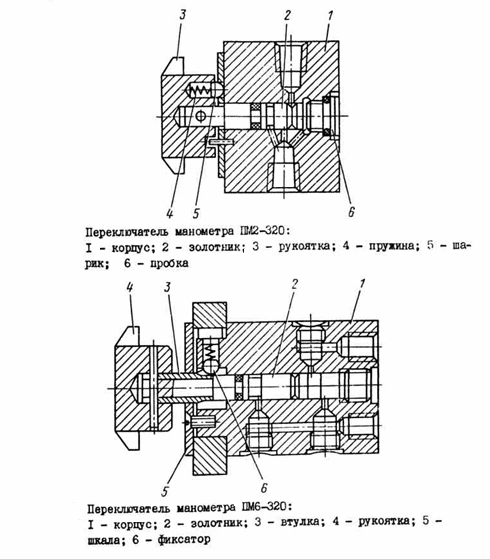

Переключатели манометра типа ПМ2..-320 и ПМ6-320 состоят из следующих узлов (см.рис.2):
Рис.2
Технические характеристики переключателей манометра типа ПМ2..-320 и ПМ6-..320
Наименование параметра
ПМ 2.1-320
ПМ 2.2-320
ПМ 2.1-С320
ПМ 2.2-С320
ПМ6-320
ПМ6-С320
Давление на входе, МПа (кг/см2)
–номинальное
32 (320)
–максимальное
35 (350)
Давление пробное, МПа (кг/см2)
48 (480)
Суммарная утечка масла, см3/мин
50
Число точек замера
2
2
2
2
6
6
Сила, необходимая для управления, Н
60,0
Масса, кг (не более)
1,35
1,5
1,7
Габаритные и присоединительные размеры переключателей манометра:

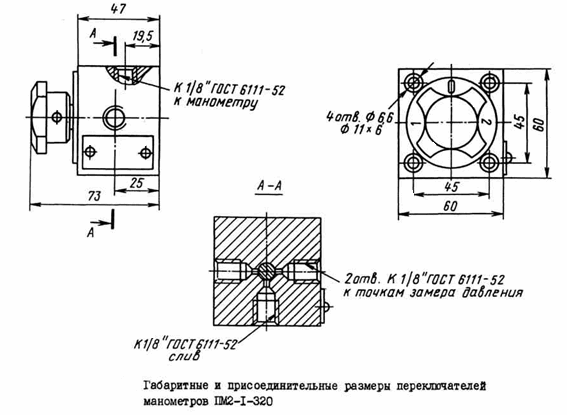

—типа ПМ2.1.-320

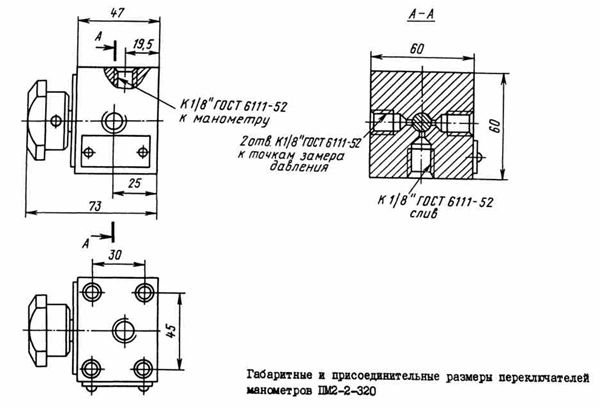

—типа ПМ 2.2-320

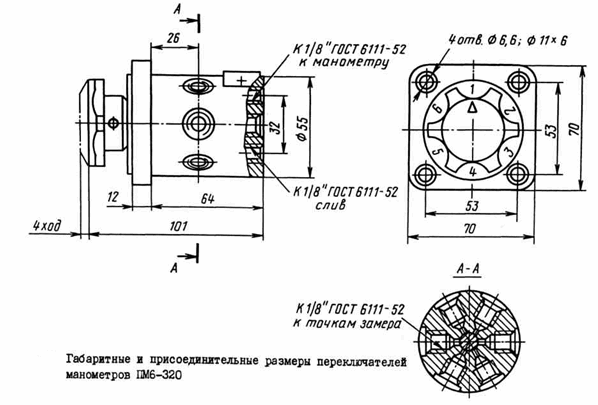

—типа ПМ6-320

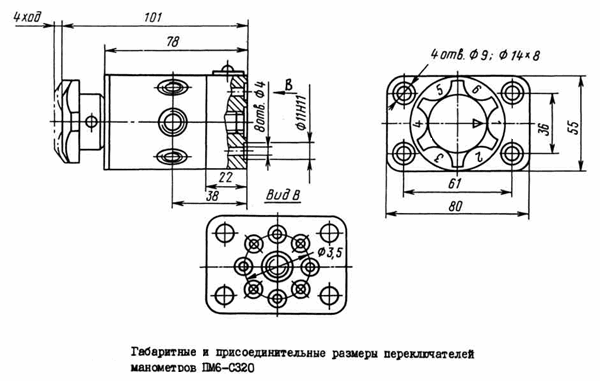

—типа ПМ6-C320
