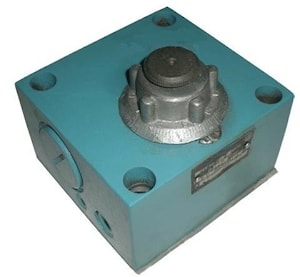

Регуляторы расхода МПГ55-..М

Регуляторы расхода МПГ55-2..М представляют собой дроссельный регулятор, позволяющий исключить влияние нагрузки на расход жидкости, а следовательно, и на скорость гидравлического двигателя. В связи с этим данный тип регуляторов расхода устанавливают в гидросистемах различного оборудования, где требуется поддержание установленной скорости перемещения рабочих органов. Регуляторы типа МПГ55-2..М объединяют в одном корпусе дроссель и редукционный клапан. Редукционный клапан поддерживает постоянный перепад давления на дросселирующей щели, благодаря чему расход рабочей жидкости, проходящей через гидродроссель, не зависит от давления на входе и выходе из него.
Существуют также иные конструкции регуляторов расхода, например, типа МПГ55-1..М, когда для ограничения давления в рабочей магистрали до 6,3 / 10 / 20 МПа (в зависимости от исполнения), встроен предохранительный клапан или МПГ55-3..М, имеющие дополнительно обратный клапан для свободного пропуска рабочей жидкости в обратном направлении.
Регуляторы расхода подразделяются на двухлинейные (тип МПГ55-2..М, МПГ55-3..М, ПГ62-) и трёхлинейные (тип МПГ55-1..М).
Регуляторы расхода работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70ºС и температуре окружающей среды от +1 до +40ºС.

Структура условного обозначения:
Х МПГ55-2 Х М ХХ, где

Х—исполнение по прочности: без индекса-нормальная прочность; 2-повышенная прочность;
МПГ55-2—тип регулятора;
Х—условный проход: 2–Ду 10мм, 4–Ду 16мм, 3–Ду 20мм;
М—модернизированный;
ХХ—климатическое исполнение и категория размещения (УХЛ4 либо О4).

Примечание: иногда индекс «М» может отсутствовать в обозначении регуляторов расхода, тем не менее, даже при отсутствии индекса «М» конструкция регулятора считается модернизированной.
Пример условного обозначения: МПГ55-22М УХЛ4, МПГ55-34М УХЛ4.

Для регуляторов типа МПГ55-1..М структура условного обозначения аналогична, но добавочный буквенный индекс обозначает ограничение по давлению в рабочей магистрали:
–без индекса =6,3 МПа;
–«А» =10 МПа;
–«Б» =20 МПа;
–«Д» =32 МПа (только для регуляторов повышенной прочности).

Пример условного обозначения: МПГ55-12М УХЛ4, МАПГ55-14М УХЛ4, 2МДПГ55-15М УХЛ4.

Технические характеристики регуляторов расхода типа МПГ55-2..М:
Таблица 1.

Обозначение	Ду, мм	Расход рабочей жидкости ном./мин./макс., л/мин	Давление на входе ном./мин. при расходе до 50% от номин./макс., МПа	Макс. давление на выходе, МПа	Перепад давления на дросселе регулятора расхода, МПа, не менее	Расход утечек масла через полностью закрытый дроссель, см³/мин, не более	Допустимое отклонение установленного расхода, %, не более	Масса, кг
МПГ55-22М	10	25 / 0,04 / 32	20 / 0,5 / 21,5	20	0,15 - 0,25	30	± 5	4
2МПГ 55-22М
МПГ55-24М	16	100 / 0,09 / 120				70		7,5
2МПГ55-24М
МПГ 55-25М	20	200 / 0,15 / 240				120		15,5
2МПГ55-25М

Технические характеристики регуляторов расхода типа МПГ55-3..М:
Таблица 2.

Обозначение	Ду, мм	Расход рабочей жидкости ном./мин./макс., л/мин	Давление на входе ном./мин./макс., МПа	Макс. давление на выходе, МПа	Перепад давления на дросселе регулятора расхода, МПа, не менее	Расход утечек масла через полностью закрытый дроссель, см³/мин, не более	Допустимое отклонение установленного расхода, %, не более	Масса, кг
МПГ55-32М	10	25 / 0,04 / 32	20 / 0,5 / 21,5	20	0,15 - 0,25	30	± 5	4
МПГ55-34М	16	100 / 0,09 / 120				70

Технические характеристики регуляторов расхода типа МПГ55-1..М:
Таблица 3.

Обозначение	Ду, мм	Ном. расход на входе, л/мин	Ном. расход на выходе, л/мин	Ном. давление на входе, МПа	Макс. давление на выходе, МПа	Диапазон регулировки давления, МПа	Масса, кг
МПГ55-12М	10	30	25	6,3	10	1,0-10,0	4
МАПГ55-12М				10	12	2,0-12,5
МБПГ 55-12М				20	24	3,0-24,0
2МДПГ 55-12М				32	38	5,0-38,0
МПГ55-14М	16	110	100	6,3	10	1,0-10,0	7,9
МАПГ 55-14М				10	12,5	2,0-12,5
МБПГ55-14М				20	24	3,0-24,0
2МДПГ55-14М				32	38	5,0-38,0	8,6
МПГ 55-15М	20	215	200	6,3	10	1,0-10,0	16,4
МАПГ55-15М				10	12,5	2,0-12,5
МБПГ 55-15М				20	24	3,0-24,0
2МДПГ 55-15М				32	38	5,0-38,0	17,4

Габаритные и присоединительные размеры регуляторов расхода МПГ55-2..М и МПГ55-3..М:

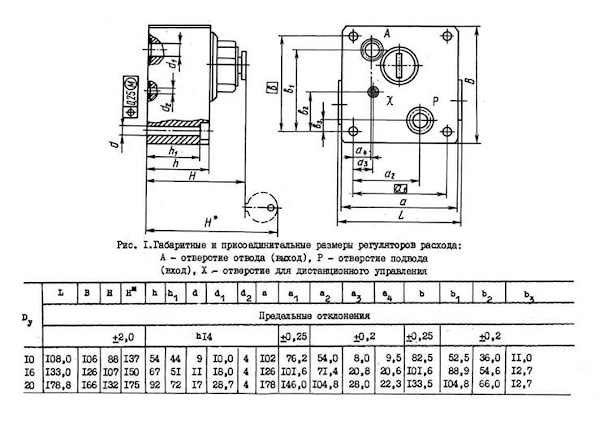

РИС.1

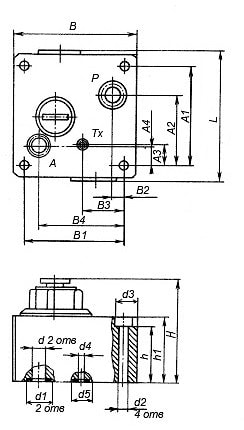

РИС. 2

Обозначение	L	B	H	h	d	d1	d2	d3	d4
МПГ55-32	112	105	94	47	10	16	9	15	3
МПГ55-34	147	128	107	588	18	25	11	18	5
Обозначение	d5	a1	a2	a3	a4	В1	В2	В3	В4
МПГ55-32	10	76,2	54	8	9,6	82,5	11	36	52,5
МПГ55-34	10	101,6	71,4	20,8	20,6	101,6	12,7	54,6	88,9
