Гидроклапаны давления типа Г54-3..М (ПГ54-3..М) различаются по способу монтажа, номинальному давлению настройки, условному проходу и климатическому исполнению.
Гидроклапаны давления Г54-3.. (иначе клапаны давления Г54-3..) устанавливаются в гидросистемах станков и иного промышленного оборудования, где могут быть использованы в качестве:
–гидроклапана разности давлений для поддержания заданной разности давлений в зависимости от настройки пружины в подводимом и отводимом потоках рабочей жидкости или же в одном из этих потоков, а также в постороннем потоке;
–гидроклапана последовательности при пропускании потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или же в управляющем потоке (дистанционное управление);
–предохранительного клапана с целью предохранения объёмного гидропривода от давления, превышающего установленное;
–переливного клапана с целью поддержания заданного давления путём непрерывного слива рабочей жидкости во время работы.
Изменение функционального назначении гидроклапана достигается за счёт соединения либо независимого использования двух основных и двух линий управления, см. табл.1.
ТАБЛИЦА 1:
Номер исполнения по схеме | Функция клапана | Функциональная группа |
Наличие пробок в отверстиях | Условное обозначение
клапана |
| | | Y | K | C | X | |
1 | Поддержание заданной разности давлений в подводимом и отводимом потоках (регулируемый клапан разности давлений, переливной или предохранительный клапан) | Регулирующий аппарат | + | - | - | + | |
2 | Пропускание потока масла при достижении в линии управления X заданной величины давления, определяемой настройкой пружины и давлением в отводимом потоке | Направляющий аппарат | + | - | + | - | |
3 | Пропускание потока масла в обеих направлениях при достижении в линиях управления X и Y заданной разности давлений, определяемой настройкой пружины | | - | + | + | - | |
4 | Пропускание потока масла при достижении в нем заданной величины давления, определяемой настройкой пружины и давлением в линии управления Y (регулируемый клапан последовательности) | | - | + | - | + |
|

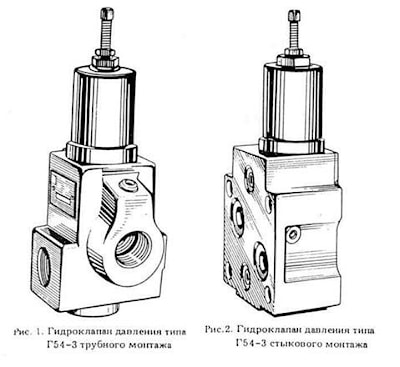

По способу монтажа гидроклапаны давления типа Г54-3.. подразделяются на (см.рис.1):
1. клапаны трубного монтажа (тип Г54-3..);
2. клапаны стыкового монтажа (тип ПГ54-3..).
Рис.1
Структура условного обозначения гидроклапана Г54-3..М:
х х Г54-3 х М ххх 4, где
х—буква, обозначающая исполнение по способу монтажа: без индекса–трубный; П–стыковой монтаж;
х—буква, обозначающая исполнение по номинальному давлению настройки: А–1,0МПа; Б–6,3МПа; В–10,0МПа; Д–20МПа;
Г54-3—обозначение гидроклапана;
Х—цифра, обозначающая исполнение по условному проходу: 2–10мм; 4–20мм; 5–32мм;
М—модернизированная конструкция;
ххх—буквы, обозначающие климатическое исполнение по ГОСТ 15150-69, УХЛ-для районов с умеренным и холодным климатом;
4—категория размещения по ГОСТ15150-69
Пример условного обозначения: Г54-32М УХЛ4, ПГ54-34М УХЛ4, ПБГ54-34М УХЛ4, ДГ54-35М УХЛ4.
Технические характеристики гидроклапанов давления типа Г54-3..М:
Наименование параметра | Г (БГ, ВГ, ДГ)54-32М,
ПГ (ПБГ, ПВГ, ПДГ)54-32М
АГ (ПАГ) 54-32М | Г (БГ, ВГ, ДГ)54-34М,
ПГ (ПБГ, ПВГ, ПДГ)54-34М
АГ (ПАГ) 54-34М | Г (БГ, ВГ, ДГ)54-35М,
ПГ (ПБГ, ПВГ, ПДГ)54-35М
АГ (ПАГ) 54-35М |
Условный проход, Ду, мм | 10 | 20 | 32 |
Расход рабочей жидкости, л/мин:
--номинальный
--максимальный
--минимальный | 32
45
1 | 125
160
3 | 200
285
5 |
Номинальный перепад давлений, МПа | 0,2 | 0,65 | 0,55 (АГ, ПАГ,Г,ПГ)
1,0 (БГ, ПБГ, ВГ, ПВГ, ДГ, ПДГ) |
Макс.внутренние утечки, см3/мин, не более* | 15 (АГ.ПАГ); 25 (Г,ПГ); 65 (БГ,ПБГ); 100 (ВГ,ПВГ); 200 (ДГ,ПДГ) | 20 (АГ,ПАГ); 35 (Г,ПГ); 90 (БГ,ПБГ); 140 (ВГ,ПВГ); 280 (ДГ,ПДГ) | 30 (АГ,ПАГ); 50 (Г,ПГ); 125 (БГ,ПБГ); 200 (ВГ,ПВГ); 280 (ДГ,ПДГ) |
Давление на входе, МПа | | | |
--номинальное* | 20 (25) | 20 (25) | 20 (25) |
--максимальное* | 23 (32) | 23 (32) | 23 (32) |
Давление управления, МПа | | | |
--в линии Х* | 23 (32) | 23 (32) | 23 (32) |
--в линии У* | 10 (20) | 10 (20) | 10 (20) |
Масса, кг | 2,3 (2,55 испол.П) | 3,1 (4,0 испол.П), 3,7 (ДГ), 4,6 (ПДГ) | 6,4 (6,8 испол.П), 7,0 (ВГ,ДГ), 7,4 (ПВГ,ПДГ)
|
* ПРИМЕЧАНИЕ: в скобках указано давление гидроклапанов, изготавливаемых по особому заказу.
Диапазон давления настройки в зависимости от исполнения, МПа
(минимальное/ номинальное/ максимальное):
–исполнение А—0,3 / 1,0 / 1,2
–исполнение (без буквы)—0,4 / 2,5 / 2,8
–исполнение Б—0,6 / 6,3 / 7,0
–исполнение В—1,2 / 10,0 / 11,2
–исполнение Д—4,0 / 20,0 /23,0
Изменение номинального давления настройки при изменении расхода от номинального до минимального для клапанов АГ (ПАГ), Г (ПГ), БГ (ПБГ), ВГ (ПВГ), ДГ (ПДГ) соответственно, МПа: не более
0,2; 0,25; 0,4; 0,8; 2,2 в зависимости от номинального давления настройки.
Габаритные и присоединительные размеры клапанов давления Г (ПГ) 54-3..М:
—

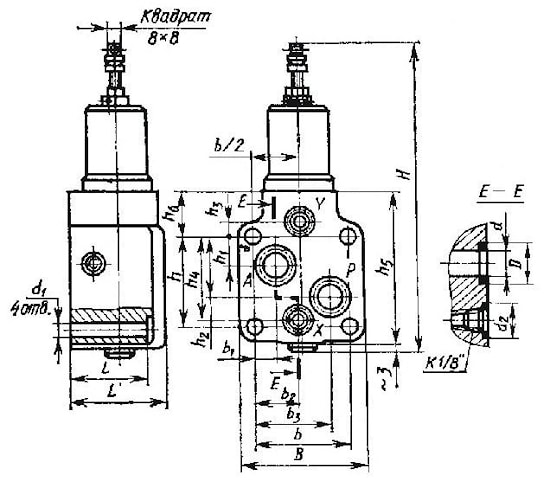

клапаны давления типа ПГ54-3..М:
—

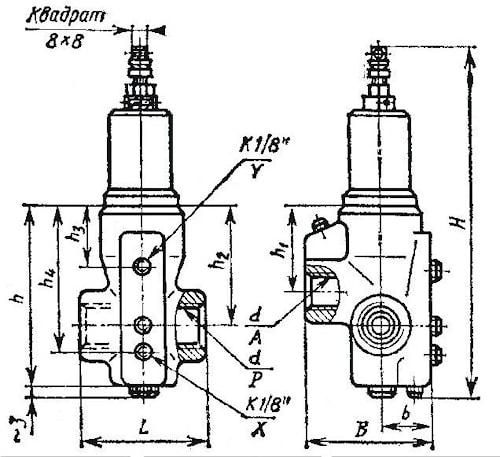

клапаны давления типа Г54-3..М:
Типоразмер |
d |
L |
B |
b |
H |
h |
h1 |
h2 |
h3 |
h4 |
хх Г54-32М |
К3/8" |
56 |
79 |
32 |
210 |
91 |
48 |
64 |
22 |
79 |
хх Г54-34М |
К3/4" |
78 |
86 |
35 |
220* |
109 |
52 |
75 |
24 |
93 |
хх Г54-35М |
К1 1/4" |
100 |
94 |
40 |
252* |
142 |
58 |
101 |
24 |
125
|
*ПРИМЕЧАНИЕ: данный размер увеличивается для типа Д на 22м
