Гидроклапан обратный типа 1МКО-..

Гидроклапаны обратные типа 1МКО.. изготавливаются только стыкового монтажа и предназначены для свободного пропускания потока рабочей жидкости (гидравлического масла с тонкостью фильтрации 25 мкм и кинематической вязкостью от 10 до 400мм²/с (сСт) при температуре масла от 10⁰ до 70⁰С) в одном направлении и для перекрытия потока в обратном направлении.

Структура условного обозначения:
1МКО –Х / Х-Х Х Х, где

1—исполнение по присоединению (присоединительная плоскость по ГОСТ21464-76);

МКО—гидроклапан обратный

Х—исполнение по условному проходу: 10–Ду=10мм; 20–Ду=20мм; 32–Ду=32мм;
/
Х—исполнение по давлению: 20–20МПа (200кг/см²); 32–32МПа (320кг/см²);

Х—исполнение по давлению открывания: 1–0,05Мпа; 2–0,3МПа; 3–0,45Мпа; 4–0,75МПа; не указывается–0,15МПа;

Х—климатическое исполнение: УХЛ–для районов с умеренным и холодным климатом; О–для районов с тропическим климатом;

4—категория размещения.

Пример условного обозначения гидроклапанов обратных: 1МКО-20/20 УХЛ4, 1МКО-20/32-1 УХЛ4.

Устройство клапана обратного типа 1МКО-..

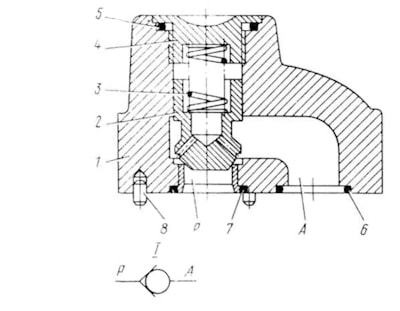

Гидроклапан обратный типа 1МКО-.. состоит из (рис.1):

1–корпус; 2–клапан; 3–пружина; 4–пробка; 5, 6, 7–резиновые уплотнительные кольца; 8–штифт.
РИС.1

Технические характеристики клапанов обратных типа 1МКО-..

Марка гидроклапана	Условный проход, мм	Номинальное давление на входе, Мпа	Номинальный расход жидкости л/мин	Вес, кг	Габаритные размеры, мм
1 МКО 10/20	10	20	40	1,2	786 x 5 x 60
1 МКО 10/32	10	32	40	1,2	786 x 5 x 60
1 МКО 20/20	20	20	160	3,3	133 x 97 x 75
1 МКО 20/32	20	32	160	3,3	133 x 97 x 75
1 МКО 32/20	32	20	400	6,4	127 x 127 x 102
1 МКО32/32	32	32	400	6,4	127 x 127 x 102
