Реле давления РД-23

Реле давления типа РД-23 имеют широкий диапазон применения, так как могут устанавливаться в пневматических, гидравлических и смазочных системах различного назначения и служат для контроля давления рабочей среды.
Рабочая (контролируемая) среда может быть:
–сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433;
–минеральное масло с кинематической вязкостью от 4 до 400 мм /с (сСт) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216 с температурой масла от плюс 10° до плюс 55°С;
–пароводяная смесь с температурой до плюс 60°С.
Реле давления типа РД-23 изготавливаются с климатическим исполнением УХЛ и О, с категорией размещения 4 по ГОСТ 15150.
Реле давления типа РД-23 могут устанавливаться в любом пространственном положении.
Степень защиты, обеспечиваемая конструкцией реле давления от воздействия окружающей среды и степень защиты персонала от прикосновения к токоведущим частям - IP 50 по ГОСТ 14254.
Реле РД-23 изготавливаются по ГОСТ19486-74.

Технические характеристики реле давления типа РД-23

Параметры	РД-23
Номинальное давление, МПа	1,0
Присоединение пневмолиний, дюйм	Стыковое или К1/8
Диапазон контролируемых давлений, МПа	0,1-1,0
Зона нечувствительности, МПа, не более	0,03-0,06
Напряжение переменного тока частотой 60 и 50 Гц, В	До 380
Напряжение постоянного тока, В	До 220
Номинальный ток, А	2,5
Масса, кг, не более	0,5

Пневмосхема реле давления РД-23

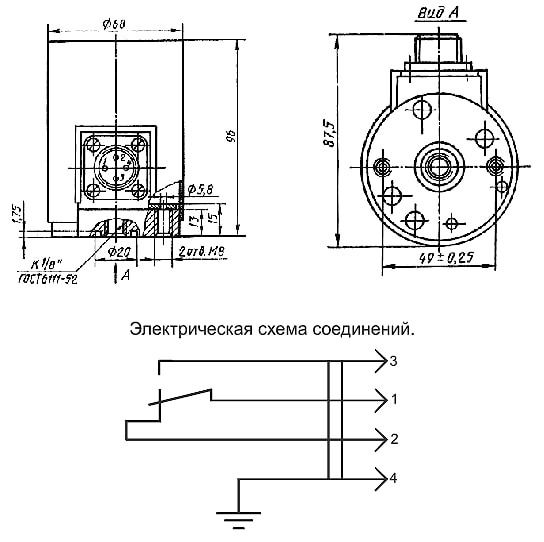

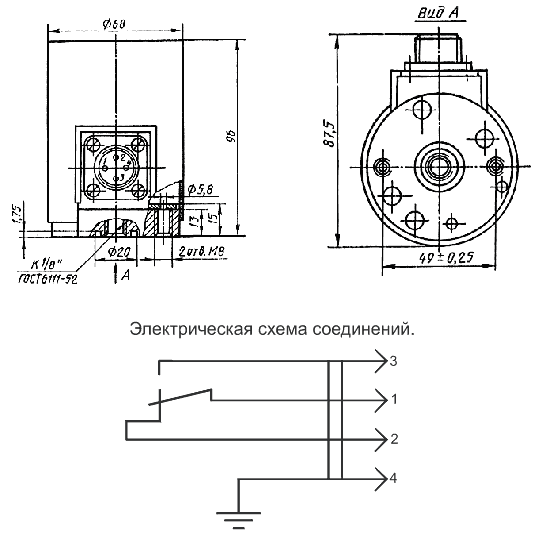

Габаритные и присоединительные размеры реле давления типа РД-23
