+375 (17) 276-41-46Пневмоклапан быстрого выхлопа П-КБВ
Пневмоклапаны быстрого выхлопа типа П-КБВ предназначены для увеличения быстродействия пневматического привода путем уменьшения сопротивления выхлопной линии. Пневмоклапаны могут установливаться в любом пространственном положении. Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Технические характеристики пневмоклапанов быстрого выхлопа типа П-КБВ-..
| Параметры | Типоразмер пневмоклапана | |||
| П-КБВ-4А | П-КБВ-6А | П-КБВ-10А | П-КБВ-16А | |
| Условный проход, мм | 4 | 6 | 10 | 16 |
| Присоединение пневмолиний, дюйм | К 1/8 | К 1/4 | К 3/8 | К 1/2 |
| Номинальное давление, МПА | 1,0 | |||
| Минимальное рабочее давление, МПА, не более | 0,1 | |||
| Пропускная способность при наполнении, Kv*, м3/ч, не менее | 0,3 | 0,8 | 2,5 | 4 |
| Пропускная способность при выхлопе, Kv*, м3/ч, не менее | 0,6 | 1,6 | 3 | 5,8 |
| Масса, кг, не более | 0,65 | 0,11 | 0,25 | 0,4 |
| Примечание | *Kv определяется по ГОСТ 14691 | |||
Пневмосхема П-КБВ-..

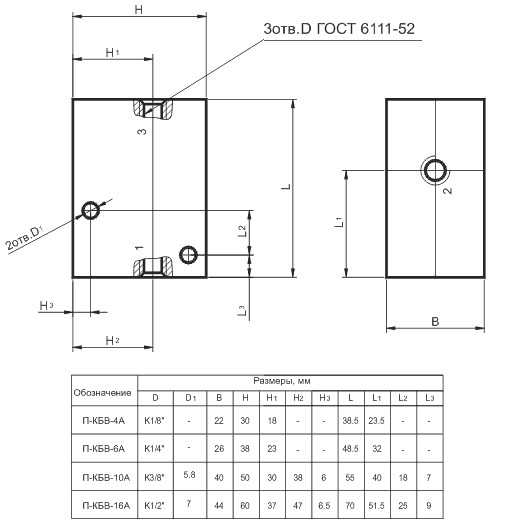

Габаритные и присоединительные размеры пневмоклапанов типа П-КБВ
