+375 (17) 276-41-46Пневмоклапан выдержки времени П-КВВ
Пневмоклапаны выдержки времени типа П-КВВ предназначены для регулирования величины выдержки времени между сигналом управления и выходным сигналом в пневматических системах управления. В случае получения выдержки времени, превышающей технические параметры пневмоклапана, к отверстию с маркировкой (0) присоединяется дополнительная емкость.Пневмоклапаны могут устанавливаться в любом пространственном положении.
Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 6-8 класса по ГОСТ 17433 и содержащем распыленное масло.
Пневмоклапаны типа П-КВВ изготавливаются с климатическим исполнением УХЛ и О, категорией размещения 4 по ГОСТ 15150.
Технические характеристики пневмоклапана типа П-КВВ
| Параметры | П-КВВ |
| Условный проход, мм | 4 |
| Присоединение пневмолиний, дюйм | К1/8 |
| Номинальное давление, МПА | 1,0 |
| Минимальное рабочее давление, МПА, не более | 0,3 |
| Минимальное давление управления, МПА, не более | 0.15+0.4Рраб |
| Пропускная способность, Kv*, м3/ч, не менее | 0,28 |
| Диапазон настраиваемых выдержек времени, с | 0,5...15 |
| Разброс выдержек времени при постоянном рабочем давлении и давлении управления, %, не более (колебание давления не более +0.005М | -2 |
| Масса, кг, не более | 0.6 |
| Примечание | *Kv определяется по ГОСТ 14691 |
Пневмосхема пневмоклапана выдержки времени П-КВВ

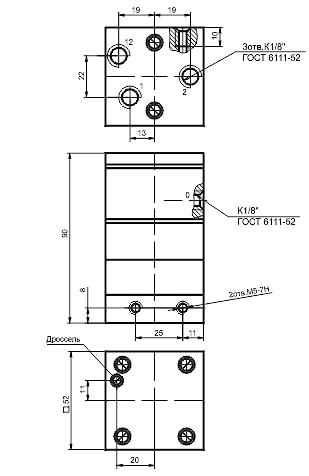

Габаритные и присоединительные размеры пневмоклапана выдержки времени типа П-КВВ
