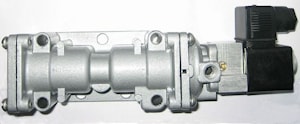

Клапан электропневматический КЭП-16-1

Клапан электропневматический КЭП-16-1 представляет собой 2-х позиционный 5-ти линейный распределитель с электропневматическим управлением и пружинным возвратом. Клапан типа КЭП-16-1 устанавливается в пневмоцилиндрах сварочного оборудования и предназначен для изменения направления потоков сжатого воздуха. Клапан типа КЭП-16-1 имеет стыковое присоединение к пневмосети. Зачастую клапан КЭП-16-1 называют пневмораспределитель КЭП-16-1.

Структура условного обозначения:
КЭП-16-1 УХЛ4, где

КЭП— клапан электропневматический;
16—диаметр условного прохода, Ду (мм);
1— модификация клапана;
УХЛ4— климатическое исполнение по ГОСТ 15150-69 и категория размещения.
Пример условного обозначения: КЭП-16-1 Д24 УХЛ4

Принцип работы клапана КЭП-16-1:
На рис.1 (см.ниже) показан пневмоклапан КЭП-16-1 в позиции, когда катушка обесточена. Подвод сжатого воздуха к полости «Б» осуществляется через отверстие «П». На штоке 2 закреплены буферы 7, под действием пружины 1 шток занимает крайнее верхнее положение. Из полости «Б» сжатый воздух поступает в отверстие «Ц1», а отверстие «Ц2» в этот момент сообщено с атмосферой через отверстие «А2». При подаче напряжения на катушку якорь 3 клапана втягивается, в результате чего происходит воздействие воздуха управления на мембрану 4 и смещение штока 2 в крайнее нижнее положение. Сжатый воздух из полости «Б» поступает в отверстие «Ц2». Отверстие «Ц2» совмещается с атмосферой через отверстие «А1».

Пневмосхема клапана КЭП-16-1


Технические характеристики пневмоклапана КЭП-16-1:

Наименование параметра	Значение
Условный проход, мм	16
Номинальное рабочее давление, Мпа (кгс/см2)	0,63 (6,3)
Минимальноерабочее давление, Мпа (кгс/см2)	0,05 (0,5)
Давление управления, Мпа (кгс/м2), не менее	0,38 (3,8)
Номинальное напряжение постоянного тока, В	24±10%
Максимальная частота переключений ц/мин, не менее	400
Пропускная способность, Kv м³/с, не менее	2,8
Масса, кг, не более	1,94

В случае если необходимо произвести ремонт или демонтаж пневмоклапана КЭП-16-1 обязательно следует обесточить оборудование и снять давление сжатого воздуха.

Чтобы продлить срок службы клапана КЭП-16-1 можно дополнительно заказать ремкомплект к нему (см.фото1).
ФОТО1.

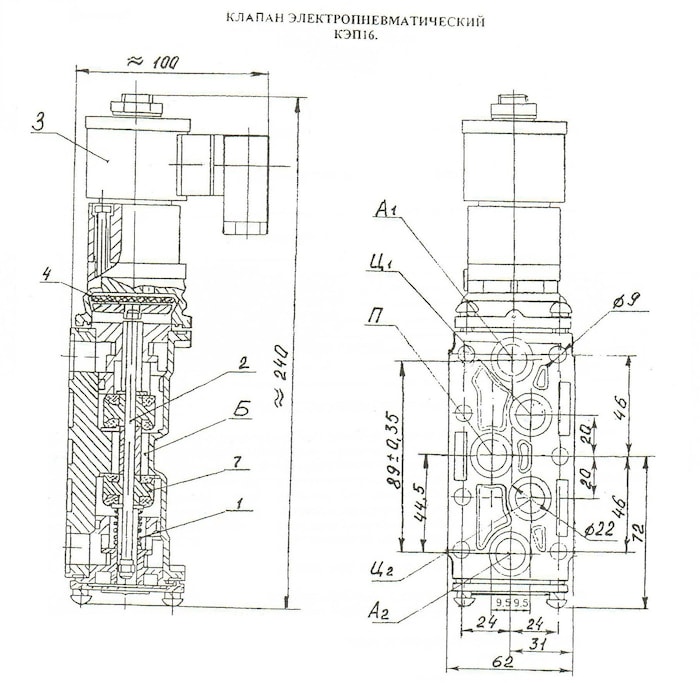

Габаритные и присоединительные размеры пневмоклапана КЭП-16-1:

РИС.1
