Пневмодроссель с глушителем типа П-ДГ-..

Пневмодроссели с глушителем типа П-ДГ-.. выполняют двойную функцию: первая-регулируют расход сжатого воздуха, вторая-снижают уровень шума при выхлопе отработанного воздуха в атмосферу. С этой целью пневмодроссель П-ДГ вворачивают в выхлопное отверстие пневмораспределителей либо иных пневматических устройств, имеющих внутреннюю присоединительную резьбу.
Пневмодроссели с глушителем П-ДГ могут монтироваться в любом пространственном положении.
После установки величины расхода сжатого воздуха (настройки проходного сечения) необходимо с помощью гайки (3) плотно зажать металлокерамический стакан., см.рис.1.

Устройство пневмодросселя П-ДГ:
РИС.1


где:
1—штуцер с присоединительной резьбой; 2—регулировочный винт; 3–гайка; 4—металлокерамический стакан.

Структура условного обозначения пневмодросселя с глушителем П-ДГ:

Пример условного обозначения: П-ДГ-10-1 УХЛ4; П-ДГ-16-2 УХЛ4.

Технические характеристики пневмодросселей с глушителем типа П-ДГ-..

Наименование параметра	Типоразмер пневмодросселя
	П-ДГ04	П-ДГ06	П-ДГ10	П-ДГ16	П-ДГ20	П-ДГ25
Условный проход, мм	4	6	10	16	20	25
Номинальное давление, МПа (кгс/см²)	1,0 (10)
Пропускная способность Kv при полностью открытом дросселе, м³/ч, не менее	0,4	1,2	1,8	2,9	4,4	6,2
Снижение корректированного по характеристике А уровня звуковой мощности, ДВА, не менее	15
Масса, кг, не более	0,02	0,035	0,055	0,1	0,16	0,25

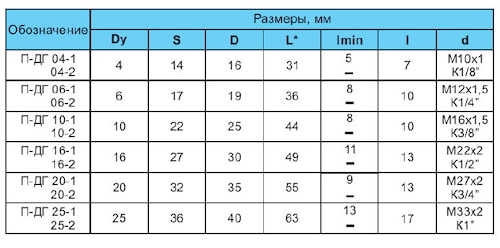

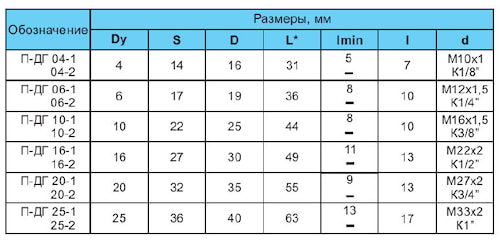

Габаритные и присоединительные размеры пневмодросселей с глушителем типа П-ДГ-..:
