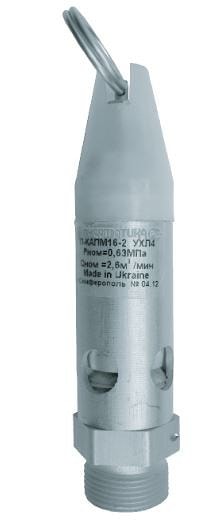

Пневмоклапан типа П-КАП-..

Пневмоклапаны типа П-КАП-.. относятся к предохранительным клапанам, поскольку обеспечивают защиту пневмосистемы от перегрузок путём автоматического сброса сжатого воздуха в атмосферу при повышении давления сверхустановленного. При открывании пневмоклапан П-КАП-.. обеспечивает высокую пропускную способность для понижения давления в системе.

Пневмоклапаны работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150 (т.е. УХЛ4; О4).

Пневмоклапаны П-КАП-.. устанавливают на патрубках, присоединительных трубопроводах или непосредственно на сосудах в местах, удобных для осмотра, монтажа и эксплуатации, с соблюдением правил безопасности и производят настройку давления.

Устройство и принцип работы пневмоклапана П-КАП-..

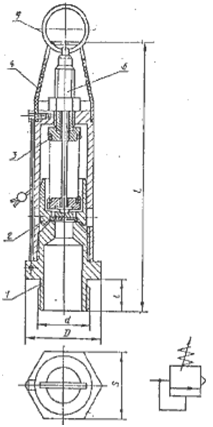

Клапан предохранительный типа П-КАП состоит из следующих элементов:
1-седло; 2-клапан; 3-упор; 4-корпус; 5-тяга; 6-пружина; 7-винт; 8-кольцо.

При повышении давления под клапаном сверх давления, определяемого настройкой пружины 6, клапан 2 отходит от седла 1 и открывает свободный выход воздуха. Сила струи поддерживает клапан 2 в поднятом положении до тех пор, пока давление в системе не станет ниже давления настройки, после чего клапан закрывается. Приспособление для принудительного открывания предназначено для проверки исправности клапана продувкой, для чего необходимо потянуть вверх за кольцо 8. Пружина 6 сжимается, и клапан 2 освобождается от ее воздействия. Если клапан не заклинен, то он отходит от седла и открывает выход сжатому воздуху (см.рис.1).
РИС.1


Структура условного обозначения:

П-КАП-Х-Х УХЛ4, где

П-КАП--наименование пневмоклапана;

Х--условный проход, мм (16, 25);

Х--номинальное давление: 1--0,4 МПа; 2--0,63 МПа; 3--1,0 МПа;

УХЛ4--климатическое исполнение и категория размещения.

Пример условного обозначения: П-КАП-16-1 УХЛ4; П-КАП-25-2 УХЛ4.

Технические характеристики пневмоклапанов предохранительных П-КАП-..:

Параметры	Типоразмер
	П-КАП16-1	П-КАП16-2	П-КАП16-3	П-КАП25-1	П-КАП25-2	П-КАП25-3
Условный проход, мм	16			25
Номинальное давление, МПа	0,4	0,63	1	0,4	0,63	1
Диапазон настройки давления, МПа	0,2...0,5	0,5...0,7	0,7...1,0	0,2...0,5	0,5...0,7	0,7...1,0
Превышение давления над давлением настройки, при котором открывается клапан, не более	15% давления настройки
Снижение давления по сравнению с давлением настройки, при котором закрывается клапан, не более	10% давления настройки
Номинальный расход воздуха через клапан, м³/мин	2	2,6	3,6	4,6	6,5	9
Масса, кг	0,2			0,45

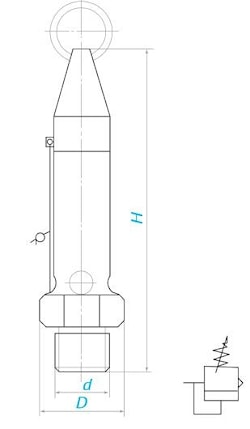

Габаритные и присоединительные размеры пневмоклапанов П-КАП-..:
РИС.2

Типоразмер	d	D	Н
П-КАП 16	М24х1,5	34	130
П-КАП 25	М33х2	46	175
