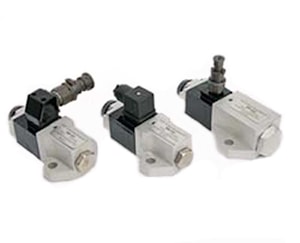

Электропневмовентили ВВ 351 и ВВ 352

На смену устаревшим конструкциям электропневмовентилей ВВ-32Ш и ВВ-34Ш разработаны модели ВВ 351 и ВВ 352, широко применяющиеся в конструкциях буровых установок, экскаваторов ЭКГ, на железнодорожном транспорте. Кроме того, электропневмовентиль ВВ 351 Ш является функциональным аналогом пневмораспределителя типа П-РМ3 3/5..

Электропневмовентили ВВ 351 и ВВ352 разработаны на базе электромагнитного привода ПЭ35 и служат для дистанционного управления пневматическими приводами.

Корпус электропневмовентиля выполнен из высококачественного алюминиевого сплава, катушка изолирована стеклонаполненным полиамидом, металлические части, контактирующие с окружающей средой, защищены от коррозии. Клапанная пара выполнена из легированной стали высокой твёрдости, в случае необходимости она легко разбирается для чистки (при работе в условиях загрязнённого воздуха).

Технические характеристики электропневмовентилей ВВ 351 и ВВ 352

Наименование параметра	ВВ 351 Нормально-закрытый	ВВ 352 Нормально-открытый
Номинальное давление, Мпа (кг/см2)	0,63 (6,3)
Рабочий диапазон давлений, Мпа (кг/см2)	0,35-0,85 (3,5-8,5)
Ход клапана, мм	1,1-1,3
Допустимое число включений в час, не более	1200
Потребляемая мощность, не более, Вт	35
Сечение впускного прохода	8	30
Сечение выпускного прохода	14	8

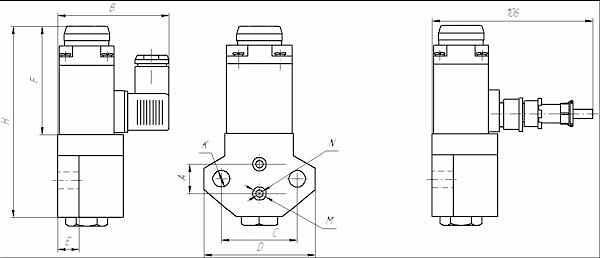

Габаритные и присоединительные размеры электропневмовентилей с соединителем СЭ11-19 и с соединителем 2РМГ12 прямым

Размер,мм	H	A	B	C	D	F	K	M	N	S	E
ВВ 351	130	21	72	50	75	70	11	5	9	36	14
ВВ 352	150	30	72	64	90	70	11	13	16,5	36	14

---

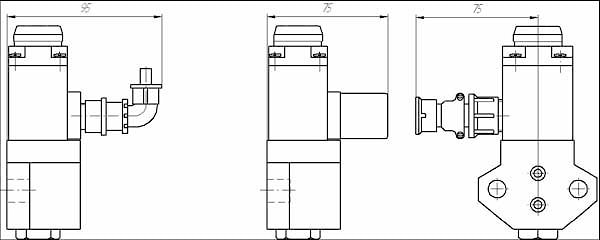

Габаритные и присоединительные размеры электропневмовентилей с соединителем 2РМГ12 угловым и с соединителем ШР16
