Гидравлические усилители (гидроусилители) крутящих моментов типа Э32Г18-2.. имеют четыре типоразмера и предназначены для перемещения рабочих органов различных металлорежущих станков или иного оборудования с числовым программным управлением в соответствии с электрическими импульсами, подаваемыми на вход гидроусилителя, при этом перемещение определяется числом поданных импульсов, а скорость перемещения—частотой следования импульсов.
Гидроусилители типа Э32Г18-2.. эксплуатируются на очищенном не грубее 11 класса чистоты минеральном масле с кинематической вязкостью от 20 до 200 м
2/с и температурой от +10
0 до +60
0С при температуре окружающей среды от 0
0 до +40
0С.
Структура условного обозначения
Э32Г18-2 Х-Х Х Х ХХХ Х, где
Э32Г18-2 –обозначение по классификатору
Х–рабочий объём, см
3 (2—20см
3; 3—40см
3; 4—80см
3; 5—160см
3)
Х–вид резьбы присоединительных отверстий (без индекса—коническая, индекс 2—метрическая)
Х–исполнение конца выходного вала (К—конический, без индекса—цилиндрический)
Х–наличие предохранительного устройства (индекс П)
ХХХ Х–климатическое исполнение и категория размещения (УХЛ 4)
Пример условного обозначения: гидроусилитель Э32Г18-22К УХЛ4
Гидроусилитель состоит из аксиально-поршневого гидромотора, управляющего устройства и шагового электродвигателя ШД-5Д1М-У3. Узел управления состоит из корпуса, крепящегося к опорному диску гидромотора. В корпусе размещены золотник, гильза и резьбовая втулка.
Технические характеристики гидроусилителей типа Э32Г18-2..
Наименование параметра | Э32Г18-22 | Э32Г18-23 | Э32Г18-24 |
1. Номинальное давление, МПа | 6,3 |
2. Крутящий момент, Н*м | |
–при частоте 2 Гц | 7 | 14 | 31 |
–при частоте 10 Гц | 11 | 22 | 46 |
–при максимальной частоте | 11 | 22 | 46 |
3. Рабочий объем, см3 | 20 | 40 | 80 |
4. Наиболее эффективная мощность, кВт | 2,2 | 4,4 | 4,6 |
5. Шаг электродвигателя, град | 1,5 +/- 0,45 |
6. Максимальная частота следования импульсов, имп/с | 8000 | 8000 | 4000 |
7. Максимальная частота вращения, об/мин, при номинальном перепаде | 2000 | 2000 | 1000 |
8. Максимальная частота следования импульсов при пуске и остановке, имп/с | 2000 |
9. Статистическая неточность при нагрузке 0,7 Мкр., град | +/- 1,2 |
10. Ошибка угла поворота выходного вала при нагрузке 0,7 Мкр., град | +/- 1,0 |
11. Допускаемая инерционная нагрузка, кг*м2 | 0,005 | 0,016 | 0,033 |
12. Корректированный уровень звуковой мощности, LpA, ДБА | 78 | 78 | 82 |
13. Масса (без рабочей жидкости), кг,не более | 15,5 | 18,5 | 34,3 |
14. Номинальный перепад давления ,МПа | 6,0 |
15. Максимальное давление дренажа, МПа | 0,04 |
16. Утечка масла из дренажного отверстия, не более, л/мин | 0,5 |
17. Тип шагового двигателя | ШД5Д1МУ3 |
18. Ток в цепи фазовой обмотки, А | 3 +/- 0,1 |
19. Напряжение питания постоянного тока, В | 48 +4,6 / - 7,2 |
20. Шаг гидроусилителя, град | 1,5 + 0,65/ - 0,50 |

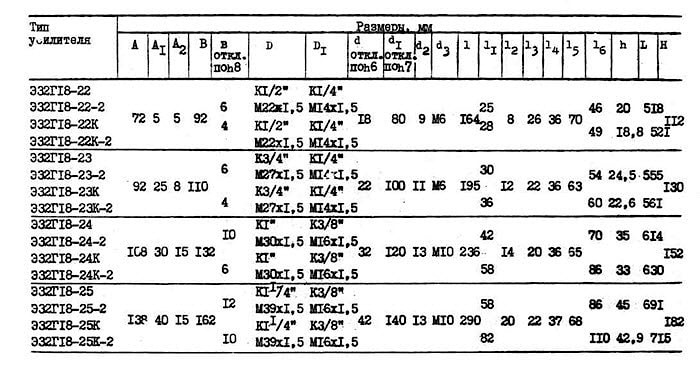

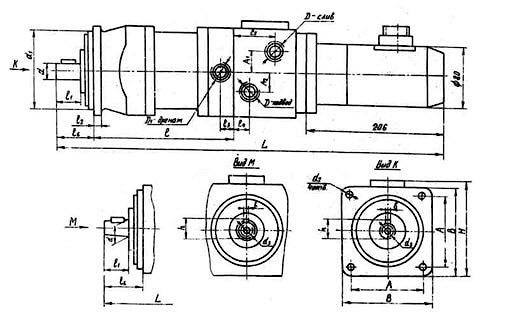

Габаритные и присоединительные размеры гидроусилителей типа Э32Г18-2..
