Гидромоторы планетарные типа ВМ3-160 (аналоги МГП-160)

Гидромоторы планетарные типа ВМ3Y-160 относятся к группе планетарных (иначе орбитальных) гидромоторов. Данный тип гидромоторов является полным аналогом гидромоторов серии OMS-160 фирмы Danfoss, а также МГП-160 производства ОАО "Омскгидропривод". Кроме того, гидромоторы типа ВМ3-160 с успехом заменяют болгарские героторные гидромоторы серии МS-160 ("M+S Hydraulic" ), а также итальянские гидромоторы серии OS-160 ("META Hydraulic").

Мотор гидравлический планетарный предназначен для привода рабочих органов в гидравлических системах сельскохозяйственных и других машин при эксплуатации в районах с умеренным климатом.
Гидромотор представляет собой реверсивную гидромашину планетарного (орбитального) типа. Рабочий орган состоит из ротора, статора и роликов; ротор соединён карданным валом с выходным валом гидромотора. Ротор и статор с роликами вместе, с двумя пластинами образуют замкнутые камеры переменного объёма, в которые при помощи золотникового устройства подаётся под давлением рабочая жидкость, приводящая выходной вал во вращение.

Гидромоторы серии ВМ3Y-.. являются нерегулируемыми, стандартное направление вращения вала–правое (возможно реверсивное вращение при изменении подключения портов).
Примечание: имеется возможность осуществления поставок гидромоторов всех типоразмеров: МГП-80—ВМ3Y-80; МГП-100—ВМ3Y-100; МГП-125—ВМ3Y-125; МГП-200—ВМ3Y-200; МГП-315—ВМ3Y-315.

Технические характеристики гидромоторов серии ВМ3-...

TYPE (ТИП)		BM3Y-125 BM3S-125 BM3W-125	BM3Y-160 BM3S-160 BM3W-160	BM3Y-200 BM3S-200 BM3W-200
Displacement (РАБОЧИЙ ОБЪЁМ, см3)		126,3	160,8	200,9
ДАВЛЕНИЕ НА ВХОДЕ, МПа (Inlet Pressure (MPa)) Перепад давлений, МПа (Pressure Drop (MPa))	Номинальное	17.5	17,5	17,5
	максимальное	21	21	21
	Номинальный	15	15	12,5
КРУТЯЩИЙ МОМЕНТ, Нм (Тorque ) (N.m)	Номинальный	254	324	338
	максимальный	373	459	576
	страгивания	373	459	576
ЧАСТОТА ВРАЩЕНИЯ, мин./номин./макс., об/мин (Speed.Range (r/min))		9/ 360/ 600	9/ 280/ 470	9/ 225/ 375
НОМИН. ПОДАЧА, л/мин (Rated.Flow (L/min))		45	45	45
ПОЛЕЗНАЯНОМИН. МОЩНОСТЬ, КВт (Output.Power (Kw))		10,5	10,5	8
ВЕС, кг (Weight (Kg))		10.3	10.7	11.1

Обращаем внимание потребителей, что ряд китайских компаний также изготавливают серию ВМ3-.., но она не является аналогом МГП-, так как в Китае нет единой маркировки однотипного товара, кроме того, не все китайские производители обеспечивают должное качество гидромоторов, предлагая более низкую цену. Мы сотрудничаем со специализированным заводом-изготовителем, гидромоторы которого соответствуют стандарту ISO.

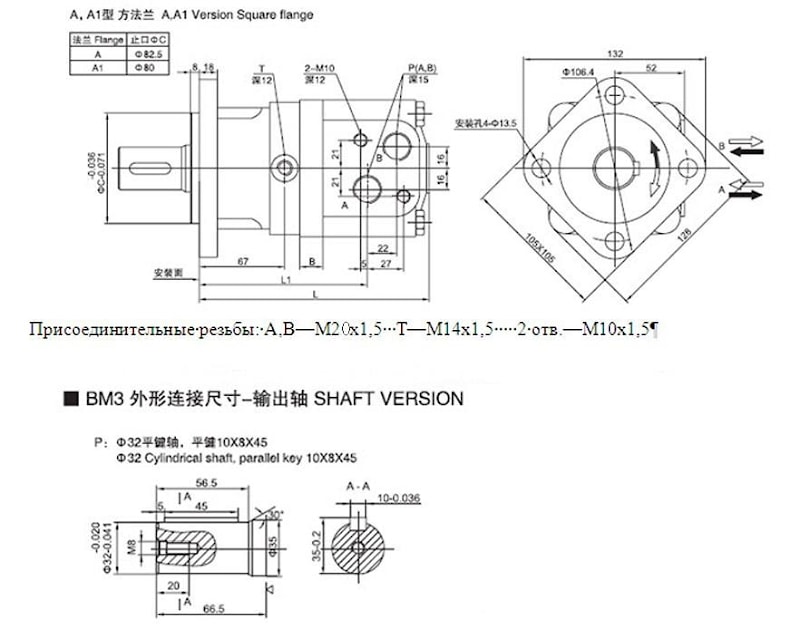

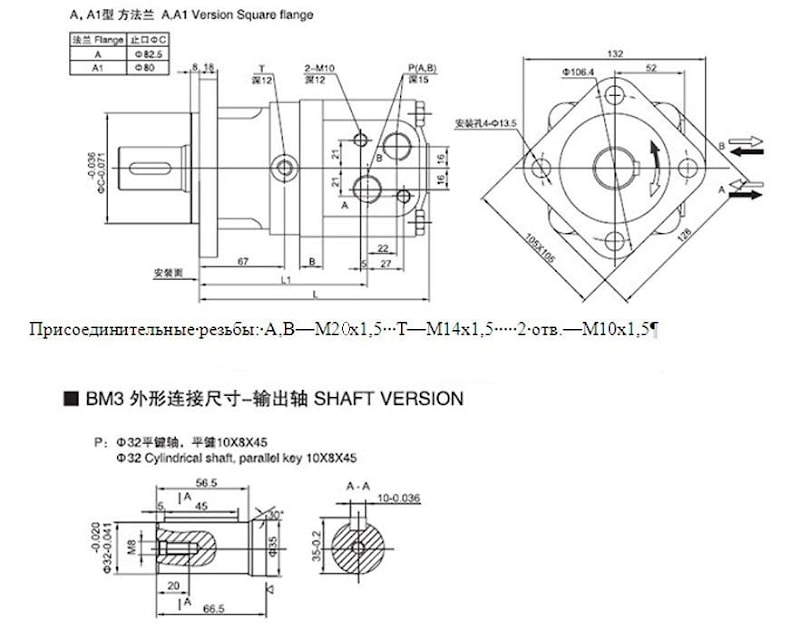

Габаритные и присоединительные размеры гидромотора типа ВМ3Y-160

1. Фланец квадратный на 4 болта (Ф=13,5 мм);
2. Исполнение вала—цилиндрический (Ф=32 мм) со шпонкой 10х8х45. Выполнен из легированной стали марки GB 20CrMnTi (аналог стали 18ХГТ). Твёрдость: HRC55-58.
