Насос-моторы типа МН 250/160

В нефтегазодобывающей промышленности, в трубоукладчиках, тепловозах, дизельных поездах и др.машинах применяются нерегулируемые насос-моторы типа МН 250/160. Они способны работать в двух режимах: нерегулируемого насоса или гидромотора.

По виду исполнения насос-моторы МН подразделяются на:
--МН 250/160--насос-мотор с клапанной коробкой (клапанная коробка предназначена для защиты от перегрузок гидравлической цепи, в которую включен насос-мотор);
--1МН 250/60--насос-мотор без клапанной коробки.

Условное обозначение

1	Тип исполнения	1 - без клапанной коробки; Без индекса - с клапанной коробкой
МН	Тип насос-мотора	МН - насос-мотор
250	Рабочий объем	250 см3
160	Номинальное давление	16 МПа
У, Т	Климатическое исполнение	У - умеренный; Т - тропический
1	Категория размещения	1

Технические параметры насос-моторов типа МН 250/160

Параметры	МН 250/160
	насос	мотор
Рабочий объем, см3	250
Частота вращения, с-1 (об/мин):
номинальная	16.7 (1000)	25 (1500)
Подача, л/мин	240
Расход, л/мин		390,6
Давление на выходе, МПа:
номинальное	16
Давление на входе, МПа:
номинальное		16
Номинальная мощность, кВт:
потребляемая, не более	69
эффективная, не менее		93
Крутящий момент, номин., Н·м		592
Масса, кг	87

---

Параметры	1МН 250/160
	насос	мотор
Рабочий объем, см3	250
Частота вращения, с-1 (об/мин):
номинальная	16.7 (1000)	25 (1500)
Подача, л/мин	240
Расход, л/мин		390,6
Давление на выходе, МПа:
номинальное	16
Давление на входе, МПа:
номинальное		16
Номинальная мощность, кВт:
потребляемая, не более	69
эффективная, не менее		93
Крутящий момент, номин., Н·м		592
Масса, кг	80

---

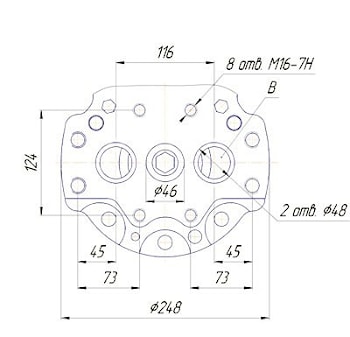

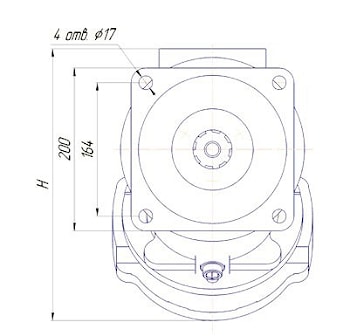

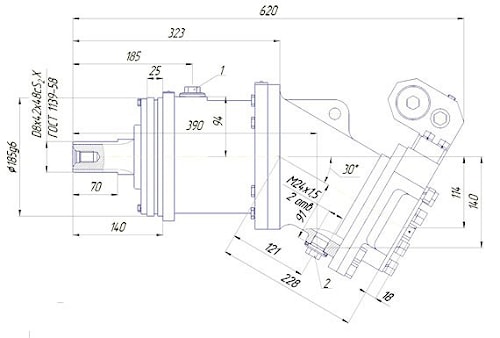

Габаритные и присоединительные размеры насос-моторов типа МН 250/160:

При исполнении МН 250/160--Н=310 мм;

При исполнении 1МН 250/160--Н=305 мм

---

Внешний вид насос-мотора 1МН250/160. Внешний вид насос-мотора МН 250/160
