Питатели последовательные смазочные типа МИ, М, МХ, МГ
Питатели последовательные смазочные представляют собой дозирующие устройства, которые осуществляют подачу смазочного материала (минерального масла) к трущимся парам узлов и механизмов различных машин. Питатели последовательные смазочные входят в состав циркуляционных смазочных систем, систем смазки периодической подачи и прочих.
Питатели последовательные смазочные эксплуатируются на чистых минеральных маслах с кинематической вязкостью не менее 17 мм2/с (сСт), с номинальной тонкостью фильтрации не грубее 25 мкм и при t масла от +10С до +500С. Для пластичных смазочных материалов число пенетрации должно быть не менее 290 и тонкость фильтрации не грубее 100 мкм.
Питатели последовательные смазочные изготавливаются для районов с умеренно-холодным климатом (УХЛ), а также для тропического климата (О) и работают при t окружающей среды от +10с до +400С.

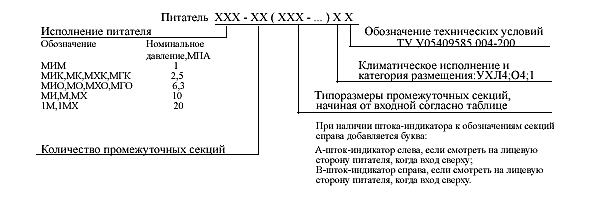

Структура условного обозначения
Пример условного обозначения: питатель МИ-3 (5Д-5Д-5Е) УХЛ4; питатель М-5 (35ЕВ-20Е-20Е-15Е-15Е) УХЛ4.
Устройство питателей последовательных смазочных :
Питатель представляет собой устройство, состоящее из набора секций:
–входной;
–промежуточных;
–выходной.
Промежуточные секции уплотнены по стыкам специальными прокладками или уплотнительными кольцами. Все секции питателя стянуты шпильками.
В питателе могут быть применены промежуточные секции любого типоразмера, но в пределах каждого исполнения по габариту. Для питателей типа МХО, МХ и 1МХ предпочтительнее расположение промежуточных секций в порядке возрастания цифр условных обозначений типоразмеров, начиная от ближайшей к входу смазочного материала. Для остальных типов питателей предпочтительнее расположение секций в обратном порядке.
Внутри каждой промежуточной секции расположен трёхпоясковый золотник, который имеет свободный ход и совершает возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определённой последовательности. В момент, когда все золотники совершат возвратно-поступательное движение, происходит вытеснение определённой дозы смазочного материала в точку смазки—это есть рабочий ход питателя. Питатель может начать работу независимо от начального положения золотника.
Каждая промежуточная секция имеет два отвода в точки смазки. Если есть необходимость получить один отвод в золотниковой секции, производящий за цикл двойную номинальную подачу масла, то нужно соединить два отвода, при этом один из отводов должен быть обязательно заглушен.
Для визуального контроля (или с помощью электросигнальных приборов) за работой питателя, а именно, за завершением цикла питателя, питатель может быть укомплектован узлом со штоком-индикатором. Шток-индикатор устанавливается на любой из промежуточных секций по необходимости. Однако шток-индикатор не может быть установлен в секциях следующих питателей:
–МИ: 5Д; 5Е;
–МО, М, 1М: 10Д; 10Е; 15Д; 15Е;
–МХО; МХ; 1МХ: 25Д; 25Е;
–МГО: 150Д; 150Е.
Технические характеристики питателей последовательных смазочных
Вид исполнения
Номинальное давление на входе, МПа
Минимальное давление (перепад давлений), не более, МПа
Количество промежуточных секций
Вид смазочного материала
Номинальная частота циклов, мин-1
Максимальная частота циклов, мин-1
МИМ
1,0
0,8
3-..7
Жидкий
6,0
60
МИК
2,5
Жидкий, пластичный
60
300
МИО
6,3
Жидкий, пластичный
60
300
МИ-
10
Жидкий, пластичный
60
300
МК-
2,5
1,2
3-..8
Жидкий, пластичный
60
300
МО-
6,3
Жидкий, пластичный
М-
10
Жидкий, пластичный
1М-
20
Пластичный
МХК
2,5
1,2
3-..8
Жидкий, пластичный
60
250
МХО
6,3
Жидкий, пластичный
МХ-
10
Жидкий, пластичный
1МХ-
20
Пластичный
ПРИМЕЧАНИЕ: Цикл работы питателя характеризуется подачей смазочного материала в каждый отвод питателя за один двойной ход золотника каждой секции. Из отвода секции с маркировкой Е подача масла за цикл производится два раза.
Типоразмер промежуточной секции
Номинальный подаваемый объем смазочного материала в один отвод за цикл, см3
