Станции смазочные типа С48-1..М

Станции смазочные типа С48-1..М нагнетают в смазочные системы различных станков и агрегатов отфильтрованный до 40мкм жидкий смазочный материал. Кинематическая вязкость смазочного материала при температуре от +5⁰С до +50⁰С должна быть от 10 до 200 мм²/с. Станции смазки типа С48-1..М эксплуатируются при температуре окружающей среды от +1⁰С до +40⁰С и выпускаются для районов с умеренным климатом—исполнение УХЛ4, а также для стран с тропическим климатом—исполнение О4.1.
Пример условного обозначения: С48-14М УХЛ4 (ТУ2-053-1709-84).

Существует модификация станции С48-1..М, которая маркируется как станция смазочная типа МС48-1..М и имеет ряд отличительных особенностей:
–Всасывание шестеренным насосом смазочного материала происходит через фильтр всасывающий (тонкость фильтрации 80 мкм), расположенный внутри бака;
–Предохранительный клапан, находящийся на напорной линии насоса, установлен не в фильтре тонкой очистки, а в коробке клапанов, в результате чего давление нагнетания станции при определенных подачах увеличивается до 3,0 МПа;
–Добавлено реле уровня, позволяющее контролировать нижний уровень смазочного материала в баке автоматически;
–Визуальное наблюдение за уровнем смазочного материала в баке осуществляется с помощью указателя уровня по всей высоте бака;
–На нагнетательной линии станции установлен манометр;
–Сливная трубка расположена не в днище бака, а в нижнем угольнике указателя уровня.

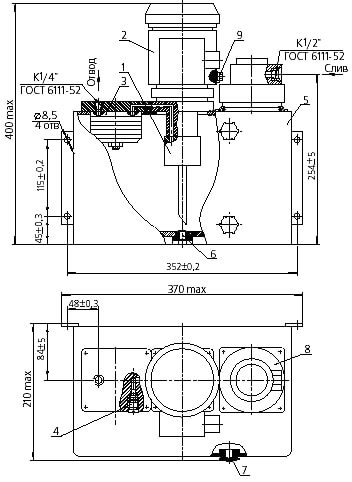

Станция смазки состоит из насосной установки, выполненной на базе шестерённого насоса (1) с фланцевым электродигателем (2), фильтра тонкой очистки (3), предохранительного клапана (4), резервуара (5), пробки (6), указателя уровня масла (7), заливного фильтра (8) и болта заземления (9).

Фильтр с предохранительным клапаном устанавливается на напорной линии насоса. Слив смазочного материала осуществляется через отверстие в пробкой. Для задержания ферромагнитных частичек, содержащихся в заливаемом масле, служит магнитный патрон, установленный внутри заливного фильтра, кроме того заливной фильтр имеет корпус с фильтрующей сеткой и воздушный фильтр для очистки поступающего в резервуар воздуха от пыли.

Технические характеристики станций смазки типа С48-1..М

Параметр	Норма для исполнения
	С 48-11М	С 48-12М	С 48-13М	С48-14М
Номинальная подача, л/мин	0,63	1,25	1,85	3,0
Номинальная вместимость резервуара, л	10	10	10	10
Давление нагнетания, МПа
–номинальное	0,63
–максимальное	0,80
Тонкость фильтрации масла на выходе из станции, мкм	40
Коэффициент подачи, не менее	0,5	0,6	0,7	0,8
Мощность электродвигателя, кВт	0,09	0,09	0,12	0,12
Масса станции, кг	12,5	13,0	13,0	13,0

Габаритные размеры модифицированных станций смазочных типа МС48-1..М (L xB x H), мм—280х222х365.
