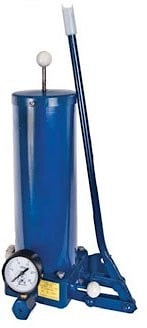

Станции смазки двухмагистральные ручные типа СДР
Станция смазочная двухмагистральная типа СДР относится к ручным станциям смазки, так как нагнетание смазочного материала, имеющего число пенетрации 250-360 (при 25°С), осуществляется вручную. Смазочный материал должен быть отфильтрован от частиц размером не менее 0,25 мм и иметь температуру не ниже 15°С. Допускается эксплуатация станций ручных типа СДР и при более низких температурах на смазках, способных всасываться при этих температурах.
Станции смазки ручные типа СДР устанавливаются на различном оборудовании и подают консистентную смазку к автоматическим дозирующим питателям.
Станции смазки типа СДР монтируются вертикально и закрепляются болтами.
Станция смазки типа СДР состоит из следующих частей:
- резервуара с поршнем и штоком;
- корпуса;
- плунжера (установленного внутри корпуса);
- распределительного золотника;
-кронштейна с рукояткой;
- манометра;
- заправочного клапана.
Принцип действия станции смазки типа СДР состоит в следующем:
При качании рукоятки происходит нагнетание смазки в магистрали I и II, рукоятка при этом сообщает возвратно-поступательное движение плунжеру насоса. Переключение подачи смазки от одной магистрали на другую производится перемещением вручную золотника реверсивного клапана из одного крайнего положения в другое. В положении «а» нагнетание смазки плунжерным насосом производится в магистраль I, магистраль II при этом соединяется через отверстие в корпусе с резервуаром станции. При переключении золотника в крайне правое положение (положение «б») смазка нагнетается в магистраль II, а магистраль I в этот момент соединена с резервуаром станции и разгружается от высокого давления.
Резервуар станции заполняется пластичной смазкой с помощью перекачного насоса (типа НПГ-М, который в комплект поставки станции не входит) только через заправочный фильтр.
Устройство станции смазки двухмагистральной см.здесь
Технические характеристики станций двухмагистральных ручных типа СДР
Наименование параметра | Значение параметра |
Производительность, см3/цикл | 6,3 |
Наибольшее рабочее давление, МПа | 10,0 |
Емкость резервуара, л | 2,55 |
Усилие на рукоятку, кгс, не более | 22 |
Масса, кг | 16 |

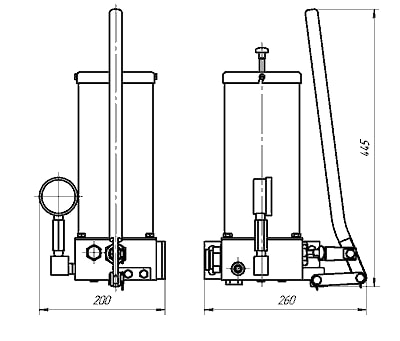

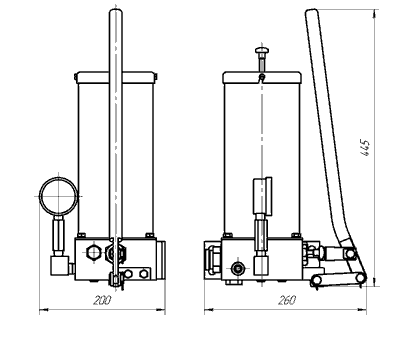

Габаритные размеры станций смазки типа СДР
производитель
Коммунар-Сервис
