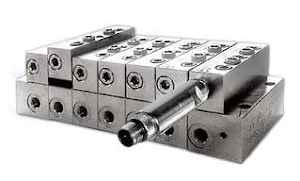

Прогрессивные модульные никелированные питатели серии SMO/SMX–Dropsa
Модульные прогрессивные никелированные питатели (иначе распределители) серии SMO-SMX от «Dropsa» имеют сертификат СЕ и маркировку ATEX (Ex II2GD), что позволяет устанавливать их на оборудовании, работающем в взрывоопасных зонах. Надёжность и долговечность распределителей типа SMX-SMO обеспечиваются использованием никелирования, стойкого к коррозии.
На прогрессивных питателях нанесена лазерная гравировка номера детали (кода), номера приказа на изготовление партии, идентификационный символ (SMO либо SMX), дозируемое количество (в см3 и куб.дюймах), знак CE.
Технические характеристики прогрессивных питателей серии SMX-SMO (Dropsa):
–Два выхода объединены и заменяют адаптер, т.е достаточно иметь в запасе только один элемент;
–Клапаны для выпуска воздуха встроены с обеих сторон основания питателя;
–Три вида типа резьбы (по выбору): метрическая - BSP - NPTF;
–SMX-тип для работы с давлением до 500 бар;
–SMO-тип для работы с давлением до 400 бар;
–Вид смазки: пластичная смазка и масло;
–Основания снабжены стандартными кольцевыми уплотнениями.
Модульная система распределителя включает следующие компоненты:
1) База (состоит как минимум из трёх компонентов: начальной секции-промежуточных секции (количество может быть любым)-конечной секции);
2) Дозирующие элементы двух вариантов:
-тип SMO-"маленькие»
-тип SMX-«стандарт».
В модульных системах от компании «Dropsa» мостовые соединения заменены мостовыми дозаторами, которые переносят производительность к следующему элементу, кроме того, база модуля может быть смонтирована и подключена без дозирующих элементов, а дозаторы могут быть установлены позже. Это делает монтаж более удобным. Модульную систему всегда можно расширить, её компоненты легко заменяемые

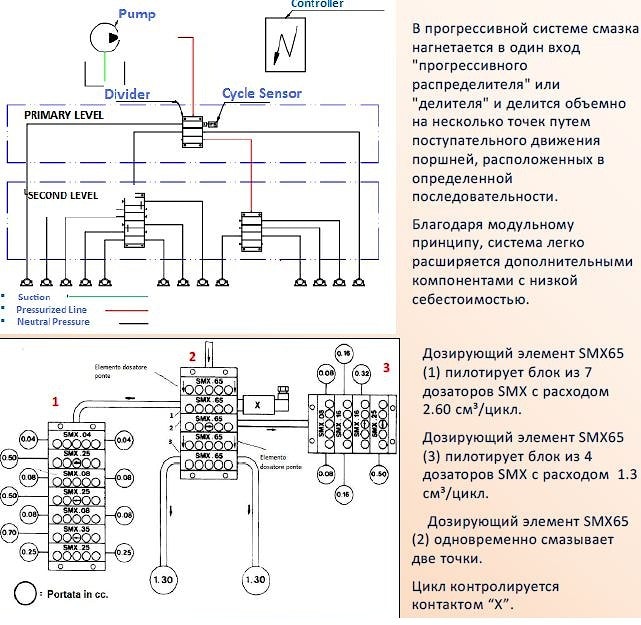

. Принцип работы прогрессивной системы смазки:
Рис.1.
Дополнительная техническая информация в прикреплённомфайле.
