Прогрессивные модульные распределители серии SXO с алюминиевым корпусом--Dropsa
Прогрессивный модульный распределитель SXO является моноблочным и выполнен в алюминиевом корпусе. Иначе распределитель типа SXO можно назвать дозатор или питатель. Данный тип дозатора использует однолинейную магистраль для подачи смазочного материала. Контроль за работой питателя и доставкой смазочного материала в каждую точку смазки, можно осуществлять, установив датчик на один из выходов. Возможны различные варианты датчиков: микропереключатель, герконовый датчик, индуктивный датчик, бесконтактный датчик.
Распределитель состоит из элементов 3-х групп: входной, промежуточной и выходной. Промежуточные элементы являются дозирующими (мин.количество-3, макс.-10), имеющими в рабочем канале поршень (золотник). См.Рис.1
Поршни в дозирующих элементах срабатывают последовательно, поэтому смазка распространяется последовательно и только при совершении возвратно-поступательного движения всех поршней завершается один цикл смазки питателя.
При блокировке одного из поршней происходит остановка всей системы, даже если несколько распределителей соединены последовательно.
РИС.1.
Технические характеристики:
--Рабочее давление: мин. 20 бар (2МПа) – макс. 200 бар (20МПа);
--Количество циклов в минуту: макс. 200;
--Усилие затяжки: макс. 1 кг*м или 9.8 Н*м;
--Смазка: масло мин. 32 cСт– пластичная смазка макс. NLGI 2.

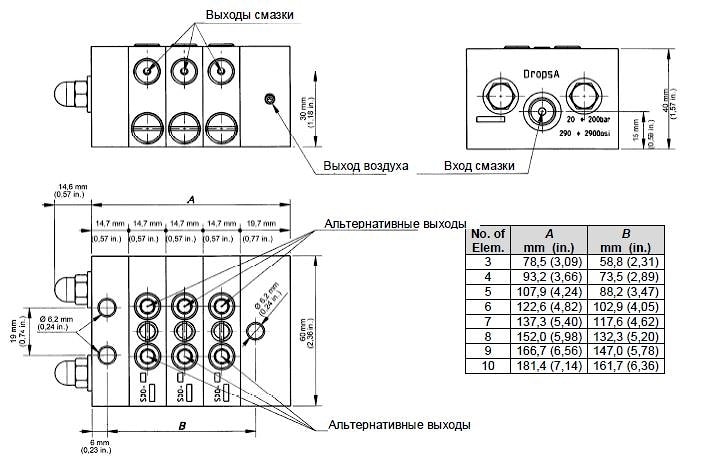

Габаритные размеры прогрессивного распределителя SXO
РИС.2.
