Фильтры щелевые

Фильтры щелевые предназначены для предварительной фильтрации как минеральных масел, так и смазочно-охлаждающих жидкостей на масляной основе и устанавливаются в гидравлических и смазочных системах различных станков и иных машин. Фильтры щелевые эксплуатируются на минеральных маслах с кинематической вязкостью от 7 до 600 мм²/с (сСт) и t масла от 10⁰С до 55⁰С, при давлении в системе до 6,3 МПа и при t окружающей среды от -60⁰С до +50⁰С.

В зависимости от способа монтажа фильтры щелевые имеют следующие виды исполнения :
—1.-в корпусе с резьбовым присоединением, монтируемые на трубопроводе;
—2.-встраиваемые, монтируемые непосредственно на корпусе механизма.

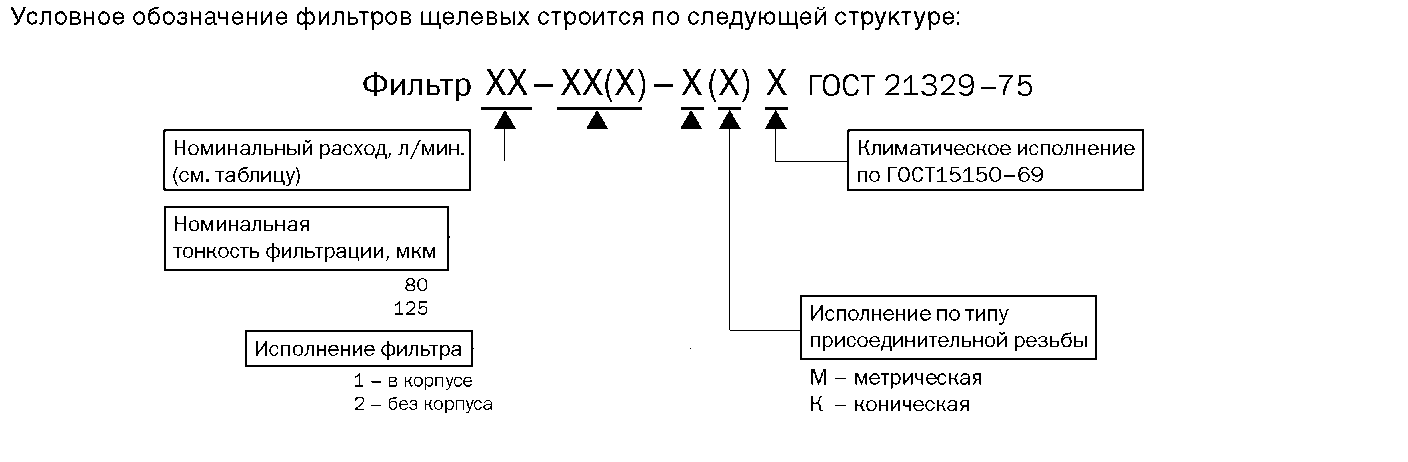

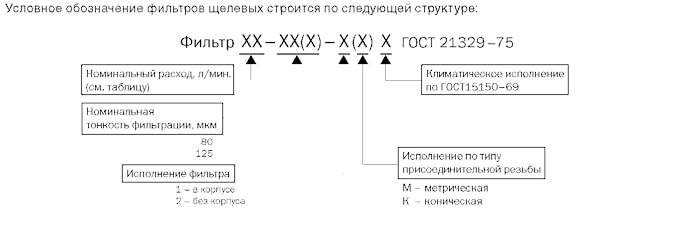

Структура обозначения фильтра щелевого по ГОСТ 21329-75

Пример условного обозначения: фильтр 40-80-1 УХЛ4; фильтр 63-125-2 УХЛ4

Устройство щелевого фильтра:
Основными элементами фильтра щелевого являются:
-корпус (только для фильтров 1-го исполнения);
-крышка (у фильтров 1-го исполнения она имеет два отверстия для входа и выхода минерального масла, у фильтров 2-го исполнения отверстий в крышке нет);
-ось с закреплённым на ней фильтрующим пакетом.
У фильтров щелевых исполнения 1 ось центрируется на крышке и имеет на внешнем конце рукоятку, предназначенную для поворота фильтрующего пакета при очистке фильтра.
У фильтров щелевых исполнения 2 фильтрующий пакет центрируется в расточках корпусов механизмов при помощи специальной центрирующей шайбы, в которой имеются отверстия для выхода отфильтрованного масла.

Принцип действия фильтров щелевых с ручной очисткой состоит в следующем:
Через входное отверстие загрязнённое масло поступает в фильтр и проходит через фильтрующую щель, образованную толщиной промежуточной пластины. Происходит очищение масла. Далее минеральное масло попадает во внутреннюю полость фильтрующего пакета и по каналам поступает на выход, находящийся в крышке фильтра (для исполнения 1) или через отверстие в центрирующей шайбе (для исполнения 2).

Технические характеристики щелевых фильтров

Типоразмер	Ном. тонкость фильтрации, мкм	Условный проход, мм	Ном. расход, л/мин	Масса, кг., не более	Ном. перепад давления, Мпа	Макс, перепад давления, МПа
Исполнение 1					0,09	1,0
10-80-1	80	10	10	2,72
16-80-1		16	16	2,96
25-80-1		16	25	6,30
40-80-1		20	40	7,25
16-125-1	125	10	16	2,72
25-125-1		16	25	2,96
40-125-1		16	40	6,30
63-125-1		20	63	7,25
Исполнение 2
10-80-2	80	10	10	1,56
16-80-2		16	16	1,64
25-80-2		16	25	3,19
40-80-2		20	40	3,64
16-125-2	125	10	16	1,56
25-125-2		16	25	1,64
40-125-2		16	40	3,19
63-125-2		20	63	3,64

Габаритные и присоединительные размеры фильтров щелевых см.здесь

Внешний вид фильтра щелевого исполнения 2.
