Фильтры напорные типа ФГМ32-10(25)К

Фильтры напорные типа ФГМ32-10(25)К устанавливаются на напорных магистралях в гидросистемах различных металлорежущих и деревообрабатывющих станков, литейного оборудования, а также различной дорожно-строительной техники и служат для очистки от механических примесей минеральных масел с кинематической вязкостью от 12 до 500мм²/с (сСт) при температуре от 0 до 80⁰С. Фильтры напорные типа ФГМ могут изготавливаться для номинального давления 32 МПа и 16 МПа (фильтры напорные с таким ном.давлением в настоящий момент применяются в машиностроении редко).
Фильтры напорные типа ФГМ32-10(25)К эксплуатируются при температуре окружающей среды от -40⁰С до +40⁰С.

Принцип работы фильтра напорного типа ФГМ состоит в следующем (см. рисунок):

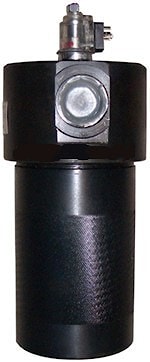

Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки (с входным и выходным отверстиями) и стакана, соединенного с головкой герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, фильтруется через фильтроэлемент, и через центральное отверстие в седле и выходное отверстие поступает в гидросистему. При увеличении перепада давления на фильтрующем элементе (по мере его загрязнения или при увеличенном расходе) начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента (электрическая сигнализация). Если своевременно не заменить фильтроэлемент, то происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного (переливного) клапана, при этом неочищенная рабочая жидкость поступает в систему, минуя фильтрующий элемент—это уже аварийный режим работы. (Информацию о сменных фильтоэлементах см. на соответствующей странице сайта).

Структура условного обозначения фильтра напорного Х ФГМ 32-Х Х Х Х

Х	исполнение по условному проходу:1–12мм; 2–20мм; 3–32мм; 4–40мм
ФГМ	фильтр напорный
32	номинальное давление, МПа
ХХ	номинальная тонкость фильтрации, мкм: 10; 25; 40
Х	присоединительная резьба: К–коническая дюймовая; М–метрическая
Х	климатическое исполнение: УХЛ; Т; О и категория размещения: 1; 4

Пример условного обозначения: 3ФГМ32-25К УХЛ4; 1ФГМ32-10М О1.
В настоящий момент наиболее широкое распространение получили фильтры напорные с давление 32МПа и конической дюймовой резьбой.

Технические характеристики фильтров напорных типа ФГМ

Типоразмер напорного фильтра	Наименование параметра
	Условный проход, мм	Номин. расход, л/мин.	Ном. тонкость фильтрации, мкм	Номин. давление, МПа	Перепад давления, МПа (кгс/см2), при котором:		Масса, кг
					–происходит срабатывание индикатора загрязнённости;	–происходит открывание предохранительного клапана
1ФГМ32-10	12	40	10	32	0,3+/-0,03 (3+/-0,3)	0,5+/-0,1 (5+/-1)	6,5
2ФГМ32-10	20	80					7,5
3ФГМ32-10	32	200					16,5
4ФГМ32-10	40	200					23,5
1ФГМ32-25	12	40	25	32	0,3+/-0,03 (3+/-0,3)	0,5+/-0,1 (5+/-1)	6,5
2ФГМ32-25	20	80					7,5
3ФГМ32-25	32	200					16,5
4ФГМ32-25	40	200					23,5
1ФГМ32-40	12	50	40	32	0,3+/-0,03 (3+/-0,3)	0,5+/-0,1 (5+/-1)	6,5
2ФГМ32-40	20	100					7,5
3ФГМ32-40	32	200					16,5
4ФГМ32-40	40	250					23,5

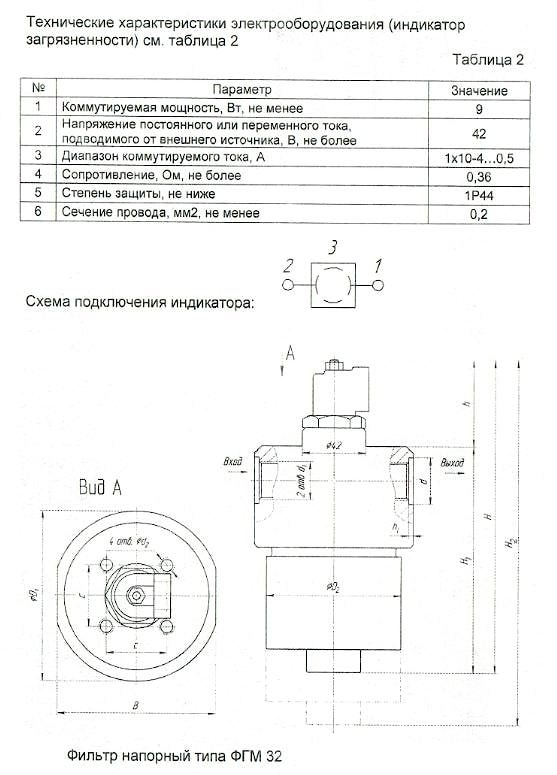

Габаритные и присоединительные размеры фильтров напорных типа ФГМ32-10(25)К
Параметры индикатора загрязнённости

Тип фильтра	Н	Н1	Н2	В	D1	D2	с	h	h1	d	d1	d2
1ФГМ32-..К	250	178	265	105	110	87	40	72			К1/2"	М8
1ФГМ32-..М									2,5	Ф28	М22х1,5
2ФГМ32-..К	354	282	375								К3/4"
2ФГМ32-..М									2,5	Ф33	М27х2
3ФГМ32-..К	368	300	405	145	158	130	45	68			К1/4"	М10
3ФГМ32-..М									2,5	Ф50	М42х2
4ФГМ32-..К	566	498	605								К1/2"
4ФГМ32-..М									2,5	Ф56	М48х2
