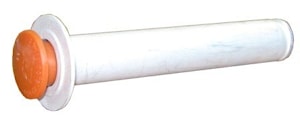

Сепараторы магнитные типа Г42 ОСТ2 Г42-1-84 служат для очистки рабочих жидкостей с кинематической вязкостью от 1,2 до 600 мм2/с (сСт) от ферромагнитных частиц и устанавливаются в смазочных, смазочно-охлаждающих и гидравлических системах различных станков и иного оборудования.
Различают восемь типоразмеров магнитных сепараторов от 1 до 8, поэтому иногда наименование сепараторов магнитных может встречаться в сокращённом виде, например: сепаратор магнитный 3, т.е имеется ввиду 3-й типоразмер сепаратора (полная маркировка: сепаратор магнитный 3 ОСТ2 Г42-1-84 УХЛ4). Также могут встречаться наименования типа: магнитный сепаратор ОСТ (например: магнитный сепаратор 3 ОСТ) либо сепаратор магнитный патронный.
Магнитные сепараторы могут устанавливаться в системах, где скорость потока рабочей жидкости не превышает 1м/мин. Рекомендована их установка в заливных и в сливных дренажных трубопроводах, а также в отстойниках баков. Крепление производится к гидравлическому или смазочному баку за фланцы корпуса при помощи специальной планки.
По мере накопления ферромагнитных частиц на магнитных сепараторах должна быть произведена их очистка. С этой целью из корпуса извлекают крышку с набором постоянных магнитов, протирают корпус и вставляют крышку с набором магнитов обратно. Технические характеристики сепараторов магнитных типа Г42..
Типоразмер сепаратора
Размеры, мм
Масса, кг, не более
Общая масса задерживаемых частиц, кг, не более
D
d, не более
L, не более
l, не более
1
28
15
80
70
0,07
0,030
2
28
15
125
112
0,1
0,050
3
38
20
135
120
0,2
0,075
4
38
20
175
160
0,3
0,100
5
58
30
175
168
0,4
0,190
6
58
30
230
212
0,6
0,270
7
78
40
220
205
1
0,400
8
78
40
295
280
1,4
0,550

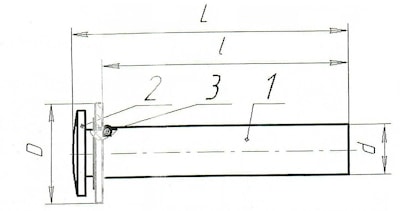

На рис.1 показано устройство и габаритные размеры сепаратора.
Магнитный сепаратор состоит из корпуса (1), крышки (2) с набором постоянных магнитов, которые осуществляют притягивание ферромагнитных частиц, и резинного кольца (3).
Оседание ферромагнитных частиц происходит на наружной поверхности корпуса сепаратора. Рис.1
