Сапун 20 является разновидностью фильтра, предназначенного для очистки от пыли воздуха, который циркулирует в пространстве над уровнем масла в гидробаке, установленном в различных гидравлических и смазочных системах.
Сапун 20 соответствует ОСТ2 Г45-2-86.

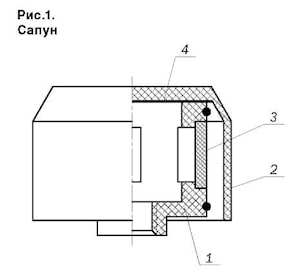

Сапун 20 представляет фильтр, состоящий из пластмассового корпуса (1), на наружной поверхности которого размещены фильтроэлемент (3) и кожух (2). Для обеспечения герметичности между корпусом и кожухом установлена прокладка (4).
Принцип работы сапуна 20 состоит в следующем: когда уровень масла в баке понижается, то создается разреженная среда, чтобы воздух, попадающий в бак и находящийся над поверхностью масла, очищался от механических загрязнений (пыли), он должен проходить через фильтроэлемент сапуна 20. При повышении уровня масла в баке вытесняемый из него воздух через фильтроэлемент выходит наружу.
См.устройство на рисунке .
Технические характеристики и габаритные размеры сапун 20
Параметр
Значение для исполнений
Условный проход, мм
10
16
20
Расход при номинальном перепаде давлений, м3/мин (дм3/с, не менее

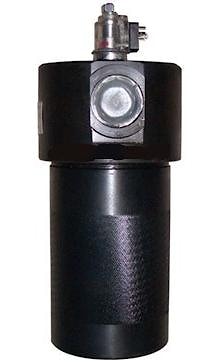

Фильтры напорные типа ФГМ32-10(25)К устанавливаются на напорных магистралях в гидросистемах различных металлорежущих и деревообрабатывющих станков, литейного оборудования, а также различной дорожно-строительной техники и служат для очистки от ...
Фильтрующий элемент (РЕГОТМАС) типа 6..-1-06(19) является сменной деталью и устанавливается в основном в фильтры напорные типа ФГМ. Рабочая жидкость (минеральное масло) проходит через фильтрующий элемент и очищается от различных примесей. ...

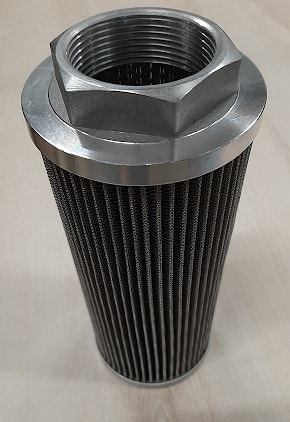

Фильтры всасывающие сетчатые (по ОСТ2С41-2-80) предназначены для очистки минеральных масел от механических примесей. Фильтры всасывающие сетчатые устанавливаются на всасывающей магистрали насоса в гидравлической или смазочной системах различных ...
