Фильтры сетчатые типа АС42-5.., ВС42-5.. и С42-54А устанавливаются в гидравлические и смазочные системы различных станков (например: токарно-винторезных, шлифовальных и др..), а также иных машин. Фильтры сетчатые типа АС42-5.., ВС42-5.., С42-54А применяются для очистки минеральных масел с кинематической вязкостью не более 500 мм
2/с (сСт) от механических примесей. Температура минерального масла должна быть от +10
0С до +70
0С, температура окружающей среды—от +1
0С до +55
0С. Фильтры сетчатые изготавливаются для районов с умеренным и холодным климатом—исполнение УХЛ4, а также стран с тропическим климатом—исполнение О4.1.
По виду присоединения фильтры сетчатые могут быть:
–с резьбовым присоединением–тип АС42-5..;
–притычные–тип ВС42-5..
Фильтры сетчатые типа АС42-5.., ВС42-5.., С42-54А изготавливаются по ТУ2-053-1614-82.
Первая цифра в структуре условного обозначения фильтра сетчатого обозначает тонкость фильтрации, далее тип в зависимости от вида присоединения (АС, ВС) и типоразмер в зависимости от ном.расхода.
Пример условного обозначения: 0.08ВС42-54 УХЛ4; 0.04АС42-51 УХЛ4.
Технические характеристики фильтров сетчатых типа АС, ВС42-5..
Типоразмер фильтра | Наименование параметра |
Номинальное давление, МПа | Номинальный тонкость фильтрации, мкм | Номинальная расход, при ном.перепаде давлений, л/мин. | Номинальный перепад давлений, МПа | Максимальный перепад давлений на фильтроэлементе, МПа |
0.16АС42-51; 0.16ВС42-51 | 0,63 | 160 | 16 | 0,1 | 0,6 |
0.16АС42-52; 0.16ВС42-52 | 32 |
0.16АС42-53; 0.16ВС42-53 | 63 |
0.16АС42-54; 0.16ВС42-54 | 100 |
0.08АС42-51; 0.08ВС42-51 | 0,63 | 80 | 8 | 0,05 | 0,63 |
0.08АС42-52; 0.08ВС42-52 | 16 |
0.08АС42-53; 0.08ВС42-53 | 32 |
0.08АС42-54; 0.08ВС42-54 | 63 |
0.04АС42-51; 0.04ВС42-51 | 0,63 | 40 | 4 | 0,1 | 0,6 |
0.04АС42-52; 0.04ВС42-52 | 8 | 0,1 |
0.04АС42-53; 0.04ВС42-53 | 16 | 0,1 |
0.04АС42-54; 0.04ВС42-54 | 32 | 0,05 |
0.04С42-54А | 16 | 0,06 |

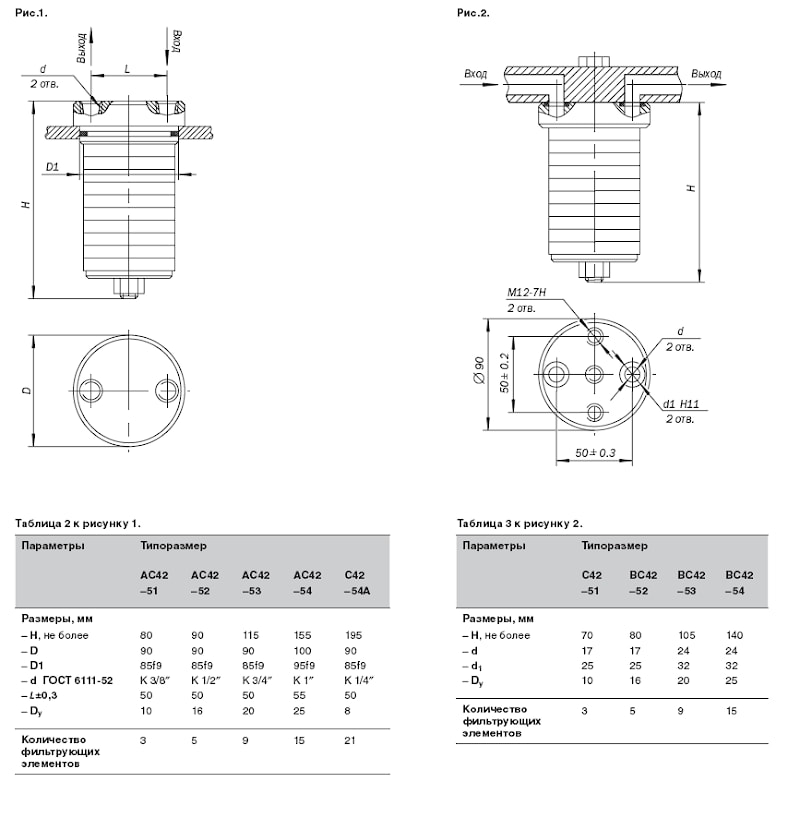

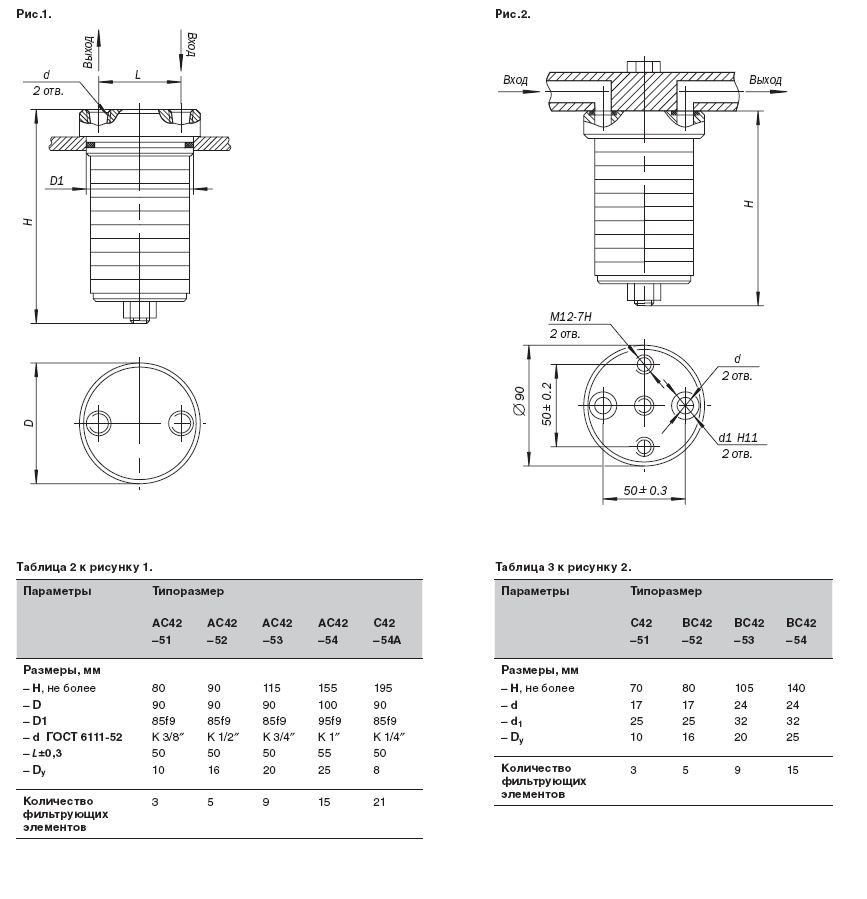

Габаритные и присоединительные размеры фильтров сетчатых типа АС (ВС)42-5.., С42-54А
