Фильтры всасывающие сетчатые

Фильтры всасывающие сетчатые  Фильтры всасывающие сетчатые (по ОСТ2С41-2-80) предназначены для очистки минеральных масел от механических примесей. Фильтры всасывающие сетчатые устанавливаются на всасывающей магистрали насоса в гидравлической или смазочной системах различных станков и машин. Фильтры эксплуатируются на минеральных маслах с кинематической вязкостью от 10 до 300мм2/с (сСт) при температуре от +100С до +550С и температуре окружающей среды от +10С до +400С.

Структура условного обозначения: Х-Х-Х УХЛ4 или О4, где:
- первая цифра указывает на условный проход, мм;
- вторая – тонкость фильтрации, мкм;
- третья – вид исполнения (1 - без предохранительного клапана или 2 - с предохранительным клапаном);
- и далее вид климатического исполнения.

Пример условного обозначения: фильтр всасывающий 8-80 УХЛ4; фильтр всасывающий 40-160-2 О4.

Устройство всасывающего фильтра

Всасывающий сетчатый фильтр исполнения 1 состоит из каркаса, поддерживающего фильтрующий элемент. В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а в нижней части—чашка. Всасываемое насосом из резервуара минеральное масло проходит через ячейки сетки фильтрующего элемента, очищается от механических загрязнений и по трубопроводу поступает к обратно к насосу.

Всасывающий сетчатый фильтр исполнения 2 имеет аналогичное устройство, но при этом дополнительно на чашке установлен предохранительный клапан. В случае засорения фильтрующего элемента предохранительный клапан открывается, и масло из резервуара, минуя фильтрующий элемент, поступает к насосу.
Макс.перепад давлений на фильтроэлементе не более 0,015 МПа.

Технические характеристики всасывающих сетчатых фильтров

Наименование параметраТипоразмер фильтра
8-160; 8-160-28-80; 8-80-210-160; 10-160-210-80; 10-80-220-160; 20-160-220-80; 20-80-240-160; 40-160-240-80; 40-80-280-160; 80-160-280-80; 80-80-2
Условный проход Dy, мм881010202040408080
Номинальный расход, л/мин.2,52,010,08,040,032,0160,0125,0400,0320,0
Номинальная тонкость фильтрации, мкм1608016080160801608016080
Масса, кг, не более0,050,050,120,120,270,270,520,522,212,21

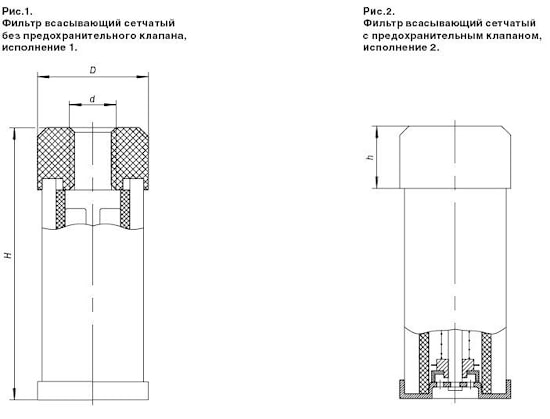

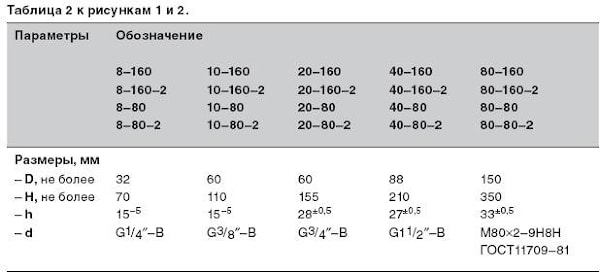

Габаритные и присоединительные размеры фильтров всасывающих сетчатых



Фильтр всасывающий сетчатый рекомендуется устанавливать на всасывающем трубопроводе перед насосом в месте, удобном для обслуживания и демонтажа. Фильтр в резервуаре необходимо устанавливать с таким расчетом, чтобы нижняя кромка сетки фильтрующего элемента находилась от дна резервуара на расстоянии, равном (или больше) внутреннему диаметру всасывающей трубы насоса, во избежание всасывания механических примесей, осевших на дно резервуара. Уровень масла в резервуаре должен быть выше головки фильтра. По мере засорения фильтрующего элемента его следует промывать в чистом бензине кисточкой.
