Насосы для смазки типа С12-5М-.. и С12-4М-..

Насосы для смазки типа С12-4М-.. и С12-5М-..(ТУ 2.053.1764-85) относятся к группе нерегулируемых пластинчатых насосов однократного действия и применяются для подачи чистых минеральных масел с диапазоном вязкости от 17 до 213 мм2/с в смазочные системы станков и других машин.
Насосы для смазки выпускаются с реверсивным направлением вращения (тип С12-4М-) и правым направлением вращения вала (тип С12-5М-).

Насосы для смазки типа С12-4М-.. и С12-5М-.. пришли на место устаревших моделей насосов типа С12-4.. (например: С12-41, С12-43) и типа С12-5..(например: С12-52, С12-54). Технические характеристики насосов типа С12-4.. и С12-5.. см.здесь.

Структура условного обозначения

С12-	Х	М	-Х	УХЛ4
1	2	3	4	5

1	Тип насоса: насос для смазки пластинчатый
2	Направление вращения вала: 4—реверсивное; 5—правое
3	М—модернизированный
4	цифра обозначает рабочий объём , см3 (2; 3,2; 4; 6,2; 10)
5	климатическое исполнение– УХЛ и категория размещения 4–по ГОСТ15150-69

Пример условного обозначения: С12-5М-2 УХЛ4, С12-4М-6,3 УХЛ4.

Технические характеристики насосов для смазки типа С12-4М-.. и С12-5М-..

Наименование	Подача	Давление на выходе	Рабочий объем	Номинальная мощность	Масса
насосов	Q, л/мин	Мпа	см3	КВт	кг
С12-4М-2	1,8	0,25 - 0.4	2	0,05	1,8
С12-4М-3,2	2,9	0,25 - 0.4	3,2	0,06	1,8
С12-4М-4	4,2	0,25 - 0.4	4	0,07	2,8
С12-4М-6,3	6,6	0,25 - 0.4	6,3	0,12	2,8
С12-4М-10	8	0,25 - 0.4	10	0,18	2,8
С12-5М-2	2,5	0,25 - 0.4	2	0,05	1,6
С12-5М-3,2	4	0,25 - 0.4	3,2	0,06	1,6
С12-5М-4	5	0,25 - 0.4	4	0,07	2,5
С12-5М-6,3	8	0,25 - 0.4	6,3	0,12	2,5
С12-5М-10	8,5	0,25 - 0.4	10	0,18	2,5

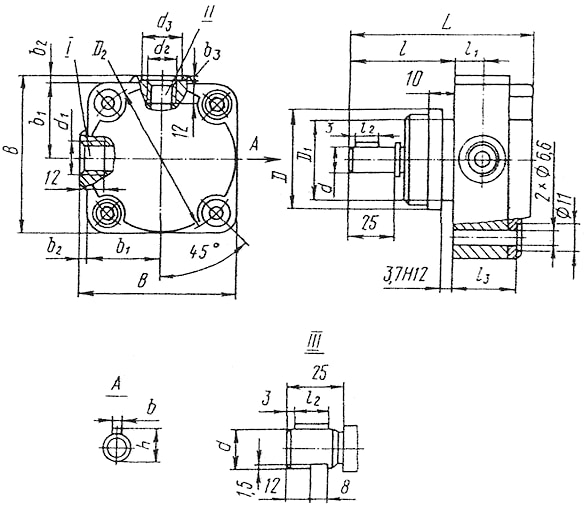

Габаритные и присоединительные размеры насосов типа С12-4М-.. и С12-5М-..

Модель насоса

Размеры, мм

D

D1

D2

d

d1

d2

d3

B

b

b1

b2

b3

L

l

l1

l2

l3

h

С12-4М-2; -3,2

45h6

40h12

75

12j6

M16x1,5

M14x1,5

20+0,4

75

4h9

36,5

2

1,2

94

49

14

12Н15

30,5

13,5

С12-5М-2; -3,2

84

35,5

С12-4М-4; -6,3; -10

55h6

50h12

86

20j6

M22x1,5

M16x1,5

22+0,4

86

6h9

41

4

1,5

110

61

16

18Н15

40,5

22,5

С12-5М-4; -6,3; -10

105

34,5
