Насосы пластинчатые типа Г12-..(А)М имеют постоянный по значению и направлению поток гидравлического масла и работают при номинальном давлении 6,3 МПа.
По исполнению различают насосы однопоточные и двухпоточные. В зависимости от рабочего объёма (или подачи секций) насосы типа Г12-..(А)М подразделяются на габариты.
Насосы однопоточные Г12-..(А)М имеют три габарита:
I—8-..40 см3;
II—63-..125 см3;
III—160-..224 см3.
Двухпоточные насосы объединяют в одном корпусе два однопоточных насоса (т.е две секции), в этом случае техническая характеристика насоса равна данным соответствующих типоразмеров однопоточных насосов, номинальная мощность равна сумме номинальных мощностей однопоточных насосов.
Габариты двухпоточных пластинчатых типа ..Г12-..(А)М в зависимости от подачи секций, л/мин (первая секция со стороны привода, вторая-со стороны, противоположной приводу):
I+I—5,8/5,8-…35,7/35,7 л/мин;
II+I—53,8/5,8-…110,4/35,7 л/мин;
II+II—53,8/53,8-…110,4/110,4 л/мин;
III+I—142,8/5,8-…204,2/35,7 л/мин;
III+II—142,8/53,8/204,4/110,4 л/мин.
После модернизации насосов модели Г12-..(А)М стали маркироваться как пластинчатые насосы марки НПл../6,3, но насосы третьего габарита сохранили прежнюю маркировку Г12-2..(А)М, например: Г12-26АМ или 5Г12-25М.
Структура условного обозначения насосов типа Г12-..А (М): ХХ Г12-ХХ М УХЛ4, где:
ХХ—для однопоточного насоса цифры отсутствуют, для двухпоточного насоса:
–подача насоса со стороны привода для габаритов 1+1 и 2+2,
–подача насоса со стороны противоположной приводу для габаритов 2+1; 3+1; 3+2;
Г12—тип насоса на давление Рном=6,3МПа и 960 об/мин.;
ХХ—подача насоса со стороны противоположной приводу для габаритов 1+1 и 2+2; подача насоса со стороны привода для габаритов 2+1; 3+1; 3+2; в л/мин,не менее:
1А—5
1—8
2А—12
2—18
3А—25
3—35
4А—50
4—70
5А—100
5—140
6А—200
М—модернизированный
Стандартное вращение насоса –правое, по заказу возможно исполнение с левым вращение—буква «Л» в обозначении;
УХЛ4—климатическое исполнение и категория размещения.
Таблицы взаимозаменяемости пластинчатых насосов моделей Г12-..(А)М на модели насосов НПл.. Вы можете посмотреть на соответствующих страницах сайта «Насосы пластинчатые НПл однопоточные» и «Насосы пластинчатые НПл двухпоточные», таблицы находятся в прикреплённых файлах.
Технические характеристики насосов типа Г12-..(А)М:
Таблица.1Однопоточные насосы Г12-..(А)М:
Модель насоса
Г12-31АМ
Г12-31М
Г12-32АМ
Г12-32М
Г12-33АМ
Г12-33М
Г12-24АМ
Г12-24М
Г12-25АМ
Давление на выходе из насоса ном. / макс., МПа (кгс/см²)
6,3 / 7,0 (63 / 70)
Давление на входе насоса мин. / макс., кгс/см²
0,8 / 0,12
Рабочий объем, см³
8
12,5
16
25
32
40
63
80
125
Частота вращения ном. / макс. / мин., об/мин
960 / 1500 / 600
Подача, л/мин
5
8
12
18
25
35
53
69
110
Масса насоса, кг
9,5
20
Таблица.2 Двухпоточные насосы Г12-..(А)М по габаритам:

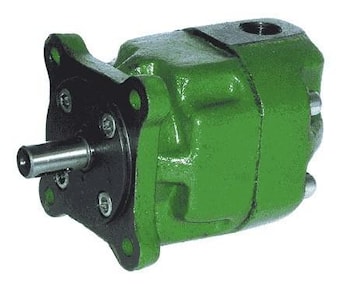

Насосы типа НПл относят к группе нерегулируемых пластинчатых насосов, так как принцип их действия основан на вращении пластин в пазах ротора при вращении вала насоса (иногда пластинчатые насосы называют лопастными). Пластинчатые насосы типа НПл ...
Насос пластинчатый двухпоточный типа НПл объединяет в себе два однопоточных насоса, т.е. в корпусных деталях двухпоточного насоса установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос типа НПл имеет общее всасывающее отверстие, ...

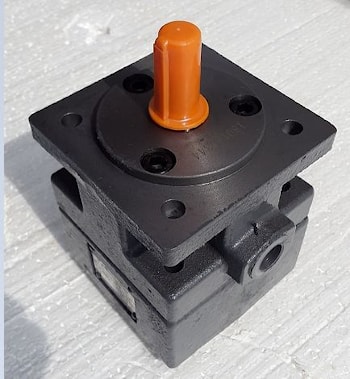

Насосы пластинчатые нерегулируемые типа YB1-..устанавливаются в гидроприводы различных станков и механизмов с целью обеспечения нерегулируемого по величине потока рабочей жидкости и давления 6,3 МПа. В качестве рабочей жидкости рекомендуется ...

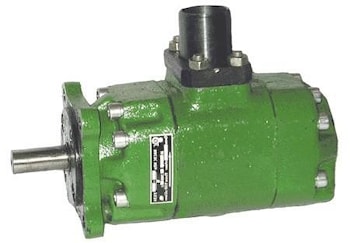

Насосы типа Г12-25М и Г12-26АМ относятся к группе однопоточных нерегулируемых пластинчатых насосов, обеспечивающих в гидросистемах различных станков и агрегатов давление до 6,3 МПа и нерегулируемый по величине поток минерального масла. Данный тип ...

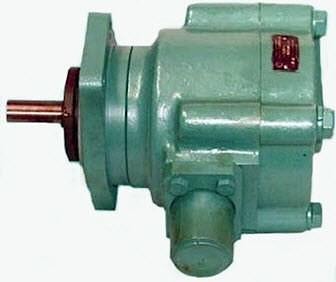

Насосы пластинчатые типа БГ12-..(А)М аналогично моделям Г12-..(А)М являются нерегулируемыми, т.е. имеют постоянный по значению и направлению поток гидравлического масла и работают при номинальном давлении 12,5 МПа. По исполнению различают насосы ...
