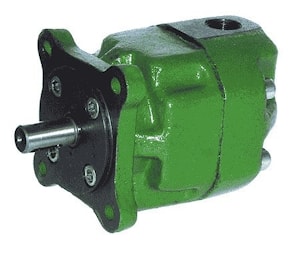

Насосы типа НПл однопоточные
Насосы типа НПл относят к группе нерегулируемых пластинчатых насосов, так как принцип их действия основан на вращении пластин в пазах ротора при вращении вала насоса (иногда пластинчатые насосы называют лопастными). Пластинчатые насосы типа НПл нашли самое широкое применение в станкостроении. Они устанавливаются в гидроприводах различных станков и агрегатов и обеспечивают нерегулируемый по величине поток минерального масла с постоянным давлением.
Насосы типа НПл изготавливаются с давлением до 6,3 МПа и до 16 МПа.
Кинематическая вязкость масла: для насосов с Рном=6,3 МПа—20..400 мм2/с (сСт), для насосов с Рном.=16 МПа—25...213 мм2/с (сСт)—при температуре от -10С до +60С. Номинальная тонкость фильтрации 25 МКМ.
Климатическое исполнение–УХЛ (для районов с умеренным и холодным климатом), категория размещения (по ГОСТ15150-69)–4.
Частота вращения вала насосов:
– 960 об/мин – для насосов с Рном.=6,3 МПа;
– 1500 об/мин – для насосов с Рном.=16 МПа.
Направление вращение вала (см. по часовой стрелке со стороны вала)—правое, по заказу потребителя возможно исполнение насосов с левым вращением.
Насосы пластинчатые типа НПл подразделяются на:
- однопоточные;
- и двухпоточные.
У двухпоточного насоса техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов.Номинальная мощность равна сумме мощностей однопоточных насосов.
Насосы пластинчатые в зависимости от подачи разделены на группы, так называемые габариты.
Насосы соответствуют ТУ 2.053.1899-88.
Насосы пластинчатые однопоточные типа НПл ранее выпускались под маркой типа Г12-2..М и БГ12-2..М (Например несколько типов обозначений однопоточных насосов старого исполнения: Г12-31АМ, Г12-33М, Г12-25АМ и т. д..--для давления 6,3МПа и БГ12-21М, БГ12-23АМ, БГ12-25АМ и т. д..--для давления 12,5МПа).
Таблицу взаимозаменяемости однопоточных насосов см.здесь.
Насосы пластинчатые имеют следующую структуру условного обозначения:
НПЛ х/х (Л) УХЛ4, где
- НПл — насос пластинчатый;
- первая цифра – рабочий объём в см3;
/вторая цифра – номинальное давление насоса в МПа;
- без индекса — правое вращение, "Л"–левое;
- УХЛ4 – климатическое исполнение и категория размещения.
Пример условного обозначения: насос НПл 25/16 УХЛ4; насос НПл 16/6,3 УХЛ4.
Технические характеристики однопоточных насосов типа НПл первого габарита (см.таблицы 1, 2):
таблица 1
таблица 2
Технические характеристики однопоточных насосов типа НПл второго габарита (см.таблицу 3):
таблица 3
Габаритные и присоединительные размеры насосов типа НПл:
-однопоточные 1-й габарит;
-однопоточные 2-й габарит.
Насосы типа НПл изготавливаются с давлением до 6,3 МПа и до 16 МПа.
Кинематическая вязкость масла: для насосов с Рном=6,3 МПа—20..400 мм2/с (сСт), для насосов с Рном.=16 МПа—25...213 мм2/с (сСт)—при температуре от -10С до +60С. Номинальная тонкость фильтрации 25 МКМ.
Климатическое исполнение–УХЛ (для районов с умеренным и холодным климатом), категория размещения (по ГОСТ15150-69)–4.
Частота вращения вала насосов:
– 960 об/мин – для насосов с Рном.=6,3 МПа;
– 1500 об/мин – для насосов с Рном.=16 МПа.
Направление вращение вала (см. по часовой стрелке со стороны вала)—правое, по заказу потребителя возможно исполнение насосов с левым вращением.
Насосы пластинчатые типа НПл подразделяются на:
- однопоточные;
- и двухпоточные.
У двухпоточного насоса техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов.Номинальная мощность равна сумме мощностей однопоточных насосов.
Насосы пластинчатые в зависимости от подачи разделены на группы, так называемые габариты.
Насосы соответствуют ТУ 2.053.1899-88.
Насосы пластинчатые однопоточные типа НПл ранее выпускались под маркой типа Г12-2..М и БГ12-2..М (Например несколько типов обозначений однопоточных насосов старого исполнения: Г12-31АМ, Г12-33М, Г12-25АМ и т. д..--для давления 6,3МПа и БГ12-21М, БГ12-23АМ, БГ12-25АМ и т. д..--для давления 12,5МПа).
Таблицу взаимозаменяемости однопоточных насосов см.здесь.
Насосы пластинчатые имеют следующую структуру условного обозначения:
НПЛ х/х (Л) УХЛ4, где
- НПл — насос пластинчатый;
- первая цифра – рабочий объём в см3;
/вторая цифра – номинальное давление насоса в МПа;
- без индекса — правое вращение, "Л"–левое;
- УХЛ4 – климатическое исполнение и категория размещения.
Пример условного обозначения: насос НПл 25/16 УХЛ4; насос НПл 16/6,3 УХЛ4.
Технические характеристики однопоточных насосов типа НПл первого габарита (см.таблицы 1, 2):
таблица 1
Наименование параметра | Насосы однопоточные (Рном.=16МПа)— габарит 1 | |||||
НПл 5/16 | НПл 8/16 | НПл 12,5/16 | НПл 16/16 | НПл 20/16 | НПл 25/16 | |
1. Номинальный рабочий объем, см3 | 5 | 8 | 12,5 | 16 | 20 | 25 |
2. Номинальная подача, л/мин. | 5,3 | 8,9 | 14,4 | 19,4 | 25,5 | 33 |
3. Номинальное давление на выходе, МПа (кгс/см2) | 16 (160) | |||||
4. Абсолютное давление на входе, МПа (кгс/см2) | ||||||
минимальное | 0,08 (0,8) | |||||
максимальное | 0,12 (1,2) | |||||
5. Частота вращения с-1 (об/мин.) | ||||||
номинальная | 25 (1500) | |||||
максимальная | 30 (1800) | |||||
минимальная | 16,6 (1000) | 20 (1200) | ||||
6. Номинальная мощность, кВт | 2,8 | 4,1 | 5,8 | 7,2 | 8,9 | 10,8 |
7. Коэффициент подачи, %, не менее | 71 | 74 | 77 | 81 | 85 | 88 |
8. К.П.Д., %, не менее | 50 | 56 | 63 | 70 | 75 | 80 |
9. Уровень звука L1A, дБА, не более | 74 | |||||
10. Масса, кг, не более | 9,7 |
таблица 2
Наименование параметра | Насосы однопоточные (Рном.=6,3МПа)— габарит 1 | |||||
НПл 8/6,3 | НПл 12,5/6,3 | НПл 16/6,3 | НПл 25/6,3 | НПл 32/6,3 | НПл 40/6,3 | |
1. Номинальный рабочий объем, см3 | 8 | 12,5 | 16 | 25 | 32 | 40 |
2. Номинальная подача, л/мин. | 5,8 | 9,7 | 12,7 | 21,1 | 27,9 | 35,7 |
3. Номинальное давление на выходе, МПа (кгс/см2) | 6,3 (63) | |||||
4. Абсолютное давление на входе, МПа (кгс/см2) | 0,08 (0,8) | |||||
минимальное | 0,12 (1,2) | |||||
максимальное | ||||||
5. Частота вращения с-1 (об/мин.) | ||||||
номинальная | 16 (960) | |||||
максимальная | 25 (1500) | |||||
минимальная | 10 (600) | |||||
6. Номинальная мощность, кВт | 1,04 | 1,6 | 1,9 | 2,8 | 3,6 | 4,3 |
7. Коэффициент подачи, %, не менее | 76 | 81 | 83 | 88 | 91 | 93 |
8. К.П.Д., %, не менее | 58 | 65 | 70 | 78 | 81 | 85 |
9. Уровень звука L1A, дБА, не более | 73 | |||||
10. Масса, кг, не более | 9,7 |
Технические характеристики однопоточных насосов типа НПл второго габарита (см.таблицу 3):
таблица 3
Наименование параметра | Насосы однопоточные НПл (Рном.=16МПа)—габарит 2 | Насосы однопоточные НПл (Рном.=6,3МПа)—габарит 2 | ||||
НПл 45/16 | НПл 56/16 | НПл 80/16 | НПл 63/6,3 | НПл 80/6,3 | НПл 125/6,3 | |
1. Номинальный рабочий объем, см3 | 45 | 56 | 80 | 63 | 80 | 125 |
2. Номинальная подача, л/мин. | 56,7 | 71,4 | 105,6 | 53,8 | 69,9 | 110,4 |
3. Номинальное давление на выходе, МПа (кгс/см2) | 16 (160) | 6,3 (63) | ||||
4. Абсолютное давление на входе, МПа (кгс/см2) | ||||||
минимальное | 0,08 (0,8) | |||||
максимальное | 0,12 (1,2) | |||||
5. Частота вращения с-1 (об/мин.) | ||||||
номинальная | 25 (1500) | 16 (960) | ||||
максимальная | 30 (1800) | 20 (1200) | ||||
минимальная | 16,6 (1000) | 10 (600) | ||||
6. Номинальная мощность, кВт | 20 | 24,2 | 34,5 | 7 | 8,9 | 13,9 |
7. Коэффициент подачи, %, не менее | 84 | 85 | 88 | 89 | 91 | 92 |
8. К.П.Д., %, не менее | 74 | 77 | 80 | 80 | 81 | 82 |
9. Масса, кг, не более | 25 |
Габаритные и присоединительные размеры насосов типа НПл:
-однопоточные 1-й габарит;
-однопоточные 2-й габарит.
производитель
Елецкий завод Гидропривод
