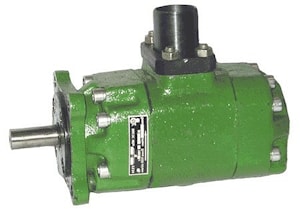

Насос пластинчатый двухпоточный типа НПл объединяет в себе два однопоточных насоса, т.е. в корпусных деталях двухпоточного насоса установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос типа НПл имеет общее всасывающее отверстие, а нагнетание происходит двумя независимыми потоками.
Принцип действия однопоточных и двухпоточных насосов одинаков.
У двухпоточного насоса техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов. Номинальная мощность равна сумме мощностей однопоточных насосов.
(Технические характеристики однопоточных насосов можно посмотреть в разделе "Насосы типа НПл однопоточные").
Насосы пластинчатые в зависимости от подачи разделены на группы, так называемые габариты.
Насосы пластинчатые двухпоточные типа НПл ранее выпускались под маркой типа ..Г12-2..М и ..БГ12-2..М (Например несколько типов обозначений двухпоточных насосов старого исполнения: 8Г12-24АМ, 35Г12-25АМ, 5Г12-31М и т. д..--для давления 6,3МПа и 5БГ12-24АМ, 25БГ12-25АМ, 8БГ12-23М и т. д..--для давления 12,5МПа).
Таблицу взаимозаменяемости двухпоточных насосов см.здесь.
Частота вращения вала насосов:
–960 об/мин–для насосов с Рном.=6,3 МПа;
–1500 об/мин–для насосов с Рном.=16 МПа.
Направление вращение вала (см. по часовой стрелке со стороны вала)—правое, по заказу потребителя возможно исполнение насосов с левым вращением.
Насосы соответствуют ТУ 2.053.1899-88.
Насосы пластинчатые имеют следующую структуру условного обозначения:
НПЛ х-х/х (Л) УХЛ4 , где
- НПл—насос пластинчатый;
-первая цифра–рабочий объём первого насоса в см3;
-вторая цифра–рабочий объём второго насоса в см3;
/третья цифра–номинальное давление насоса в МПа;
- без индекса—правое вращение, "Л"–левое;
- УХЛ4–климатическое исполнение и категория размещения.
Пример условного обозначения: насос НПл 5-12,5/16 УХЛ4; насос НПл 25-40/6,3.
Технические характеристики двухпоточных насосов типа НПл в зависимости от габарита:
ГАБАРИТ 1+1
Марка насоса
Подача, л/мин
Вес, кг
Марка насоса
Подача, л/мин
Вес, кг
НПл 5-5/16
5,3-5,3
19,0
НПл 8-8/6,3
5,8-5,8
19,0
НПл 5-8/16
5,3-8,9
19,0
НПл 8-12,5/6,3
5,8-9,7
19,0
НПл 5-12,5/16
5,3-14,4
19,0
НПл 8-16/6,3
5,8-12,7
19,0
НПл 5-16/16
5,3-19,4
19,0
НПл 8-25/6,3
5,8-21,1
19,0
НПл 5-20/16
5,3-25,5
19,0
НПл 8-32/6,3
5,8-27,9
19,0
НПл 5-25/16
5,3-33,0
19,0
НПл 8-40/6,3
5,8-35,7
19,0
НПл 8-8/16
8,9-8,9
19,0
НПл 12,5-12,5/6,3
9,7-9,7
19,0
НПл 8-12,5/16
8,9-14,4
19,0
НПл 12,5-16/6,3
9,7-12,7
19,0
НПл 8-16/16
8,9-19,4
19,0
НПл 12,5-25/6,3
9,7-21,1
19,0
НПл 8-20/16
8,9-25,5
19,0
НПл 12,5-32/6,3
9,7-27,9
19,0
НПл 8-25/16
8,9-33,0
19,0
НПл 12,5-40/6,3
9,7-35,7
19,0
НПл 12,5-12,5/16
14,4-14,4
19,0
НПл 16-16/6,3
12,7-12,7
19,0
НПл 12,5-16/16
14,4-19,4
19,0
НПл 16-25/6,3
12,7-21,1
19,0
НПл 12,5-20/16
14,4-25,5
19,0
НПл 16-32/6,3
12,7-27,9
19,0
НПл 12,5-25/16
14,4-33,0
19,0
НПл 16-40/6,3
12,7-35,7
19,0
НПл 16-16/16
19,4-19,4
19,0
НПл 25-25/6,3
21,1-21,1
19,0
НПл 16-20/16
19,4-25,5
19,0
НПл 25-32/6,3
21,1-27,9
19,0
НПл 16-25/16
19,4-33,0
19,0
НПл 25-40/6,3
21,1-35,7
19,0
НПл 20-20/16
25,5-25,5
19,0
НПл 32-32/6,3
27,9-27,9
19,0
НПл 20-25/16
25,5-33,0
19,0
НПл 32-40/6,3
27,9-35,7
19,0
НПл 25-25/16
33,0-33,0
19,0
НПл 40-40/6,3
35,7-35,7
19,0
ГАБАРИТ 2+1
Марка насоса
Подача, л/мин
Вес, кг
Марка насоса
Подача, л/мин
Вес, кг
НПл 45-5/16
56,7-5,3
32,0
НПл 63-8/6,3
53,8-5,8
32,0
НПл 45-8/16
56,7-8,9
32,0
НПл 63-12,5/6,3
53,8-9,7
32,0
НПл 45-12,5/16
56,7-14,4
32,0
НПл 63-16/6,3
53,8-12,7
32,0
НПл 45-16/16
56,7-19,4
32,0
НПл 63-25/6,3
53,8-21,1
32,0
НПл 45-20/16
56,7-25,5
32,0
НПл 63-32/6,3
53,8-27,9
32,0
НПл 45-25/16
56,7-33,0
32,0
НПл 63-40/6,3
53,8-35,7
32,0
НПл 56-5/16
71,4-5,3
32,0
НПл 80-8/6,3
69,9-5,8
32,0
НПл 56-8/16
71,4-8,9
32,0
НПл 80-12,5/6,3
69,9-9,7
32,0
НПл 56-12,5/16
71,4-14,4
32,0
НПл 80-16/6,3
69,9-12,7
32,0
НПл 56-16/16
71,4-19,4
32,0
НПл 80-25/6,3
69,9-21,1
32,0
НПл 56-20/16
71,4-25,5
32,0
НПл 80-32/6,3
69,9-27,9
32,0
НПл 56-25/16
71,4-33,0
32,0
НПл 80-40/6,3
69,9-35,7
32,0
НПл 80-5/16
105,6-5,3
32,0
НПл 125-8/6,3
110,4-5,8
32,0
НПл 80-8/16
105,6-8,9
32,0
НПл 125-12,5/6,3
110,4-9,7
32,0
НПл 80-12,5/16
105,6-14,4
32,0
НПл 125-16/6,3
110,4-12,7
32,0
НПл 80-16/16
105,6-19,4
32,0
НПл 125-25/6,3
110,4-21,1
32,0
НПл 80-20/16
105,6-25,5
32,0
НПл 125-32/6,3
110,4-27,9
32,0
НПл 80-25/16
105,6-33,0
32,0
НПл 125-40/6,3
110,4-35,7
32,0
ГАБАРИТ 2+2
Марка насоса
Подача, л/мин
Вес, кг
Марка насоса
Подача, л/мин
Вес, кг
НПл 45-45/16
56,7-56,7
46,0
НПл 63-63/6,3
53,8-53,8
46,0
НПл 45-56/16
56,7-71,4
46,0
НПл 63-80/6,3
53,8-69,9
46,0
НПл 45-80/16
56,7-105,6
46,0
НПл 63-125/6,3
53,8-110,4
46,0
НПл 56-56/16
71,4-71,4
46,0
НПл 80-80/6,3
69,9-69,9
46,0
НПл 56-80/16
71,4-105,6
46,0
НПл 80-125/6,3
69,9-110,4
46,0
НПл 80-80/16
105,6-105,6
46,0
НПл 125-125/6,3
110,4-110,4
46,0
Габаритные и присоединительные размеры двухпоточных насосов:
