Насосы типа 1НА4М-Ф 63/22 устанавливаются в гидросистемах различных машин и агрегатов, таких как: прессы, термопластавтоматы, прессы для напрессовки и распрессовки колёсных пар, прессы для изотермической штамповки и др..
Насос 1НА4М-Ф 63/22 разработан для подачи масла под давлением до 22 МПа и представляет собой агрегат, состоящий из следующих узлов:
- аксиально-поршневого насоса;
- механизма регулирования подачи (электрогидравлического с переменным направлением, т.е. обеспечивающим дистанционное ступенчатое регулирование подачи насоса от электрического сигнала с помощью гидрораспределителя с электромагнитами);
- вспомогательного насоса низкого давления.
Вращение вала — правое.
Условное обозначение 1НА4М-Ф 63/22
1, 2
Исполнение
Без индекса - без вспомогательного насоса,
1 - со вспомогательным насосом однопоточным,
2 - со вспомогательным насосом двухпоточным (по спец. заказу)
НА
Тип насоса
НА
4М
Вид управления
Электомагнитное
Ф
Дополнительное обозначение
Форсированный по давлению
63
Рабочий объем
63 см3
22
Номинальное давление
22 МПа
УХЛ, О
Климатическое исполнение
УХЛ - умеренно-холодный,
О - тропический
4
Категория размещения
4
Технические характеристики насосов типа 1НА4М-Ф 63/22
Рабочий объем, см3
63
Частота вращения, с-1(об/мин):
номинальная
25
(1500)
Подача, л/мин
89
Давление на выходе, МПа:
номинальное
22
Номинальная мощность, кВт:
36,36

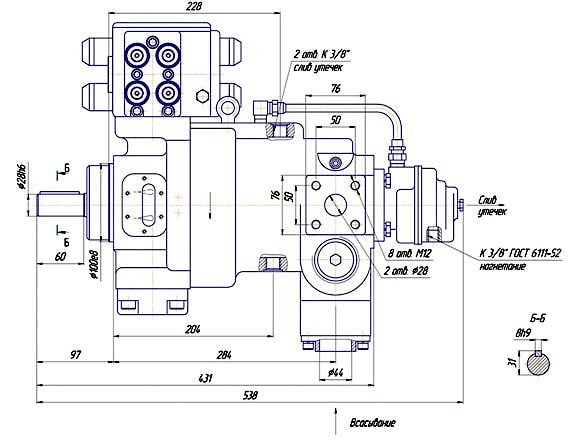

Габаритные и присоединительные размеры насосов типа 1НА4М-Ф 63/22:
