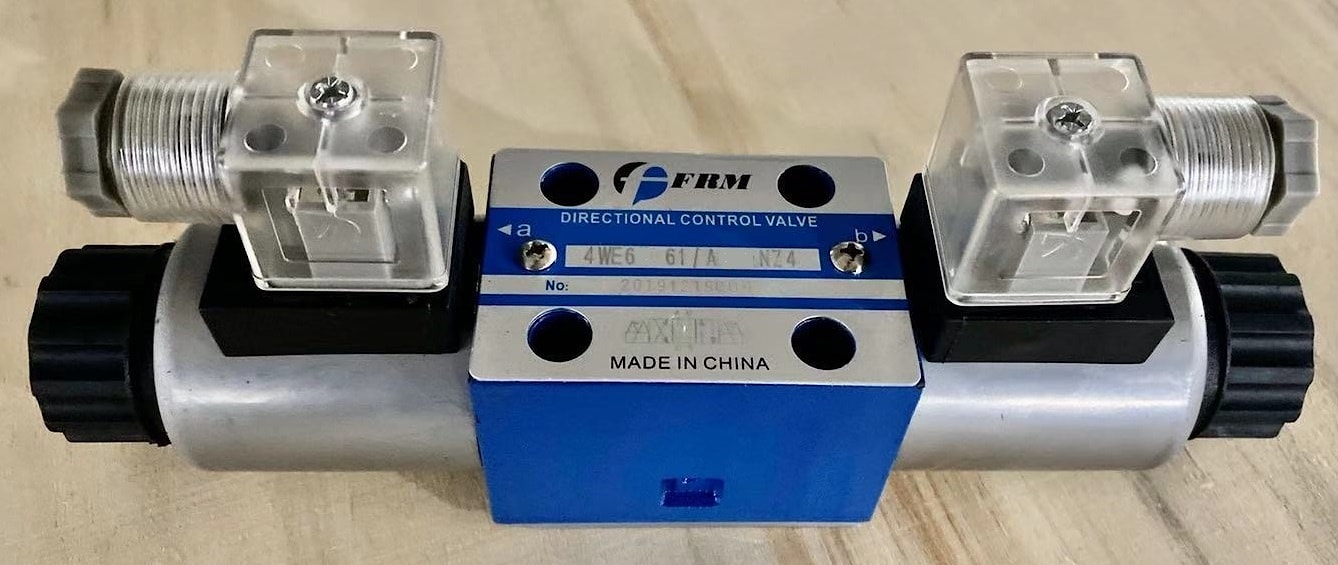

+375 (17) 276-41-46Гидрораспределители ВЕ6.34.Г24, ВЕ6.34.Г24, ВЕ6.34.В110, ВЕ6.34.В220
Гидрораспределители типа ВЕ6 представляют собой особую категорию гидравлических клапанов, управляющих потоками рабочей жидкости в гидросистемах различного промышленного оборудования и техники. По типу конструкции распределители ВЕ6 относятся к золотниковым клапанам (гидрораспределителям), т.к основным их элементом является металлический золотник с поясками, расположенный внутри корпуса. Перемещаясь из одного положения в другое, золотник перенаправляет гидравлическую жидкость из одного канала в другой, обеспечивая таким образом движение гидроцилиндра либо иного рабочего органа оборудования.
Гидрораспределители ВЕ6.34.Г12, ВЕ6.34.Г24, ВЕ6.34.В110 и ВЕ6.34В220 имеют условный проход 6 мм (NG6, SETOP 03).
Тип управления: 2х стороннее электромагнитное (электромагнитные катушки ввёртного типа расположены с двух сторон от корпуса распределителя ВЕ)
Основные технические параметры
| Наименование параметра | Значение |
| Раб.давление на входе, МПа (бар) | 31,5 (315) |
| Раб.давление, МПа (бар) в сливной линии (Т) | 16 (160) |
| Пропускная способность л/мин в зависимости от вида тока | 80 (DC) /60 (AC) |
| Серия | 60-69 |
| Вид уплотнений | NBR (стандарт), V (под заказ) |
| Рабочая жидкость | Минеральное масло HL, HLP |
Тип монтажа—стыковой монтаж (стандарт ISO 4401-03-02-0-05).
Вид климатического исполнения—для районов с умеренным и холодным климатом (УХЛ4)
Схема распределения потоков—34 (J), 4 линии/3 положения

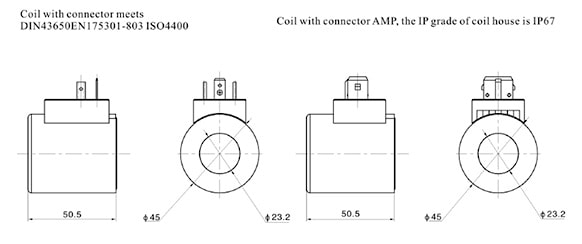

Внутренний диаметр э/магнитной катушки 23мм, тип MFZ/MFB, мощность 30W.
Стандартные типы напряжений: постоянный ток-Г12, Г24, Г48; переменный ток-В110, В220.
(см.подробное описание катушек на сайте)
Для подключения к электросети гидрораспределителей модульных ВЕ6 на э/магнитных катушках установлены прозрачные соединители со световой индикацией формы А (расстояние между контактами 18мм) по стандарту DIN43650.
Для монтажа распределителей ВЕ6.34.. в комплекте поставляются 4 крепёжных болта. Гидрораспределители упакованы в индивидуальную картонную коробку.
Гидрораспределители ВЕ6.34.Г24 взаимозаменяемы со многими европейскими, российскими и китайскими брендами, например: Rexroth 4WE6J.., Caproni RH06031-.., РХ6.., Duplomatic DS3-S3/11N-.., МРЭ 6.34.., SDV DN6 S 34.., Atos DHI-0713-.., HOYEA, HanShang DWG6, Rekith, HUADE, HENGLI 4WE6 J и пр..
Срок гарантийных обязательств--12 месяцев от даты отгрузки товара.

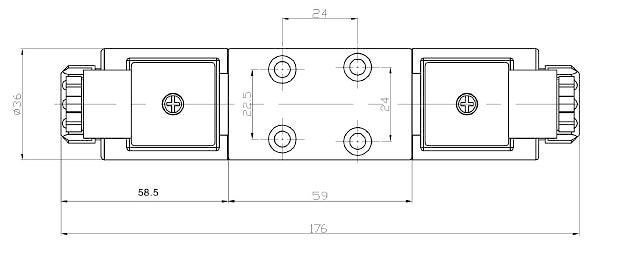

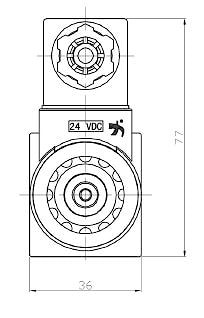

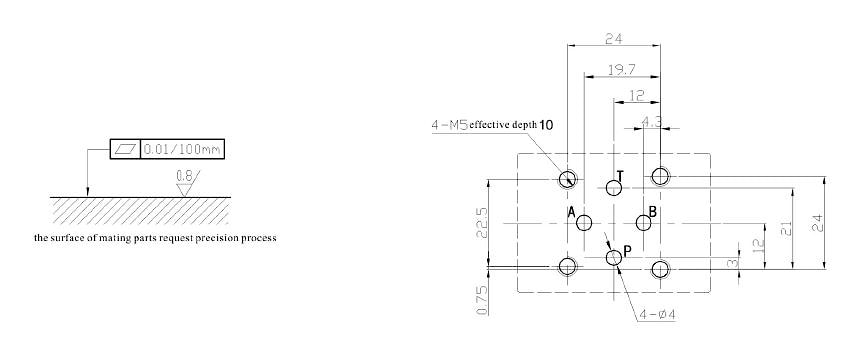

Габаритные размеры и стыковая поверхность двухмагнитного г/распределителя ВЕ6
производитель
Китай
