Гидрораспределители типа 1РЕ6.. (ВЕ6.., ПЕ6..) с условным проходом Ду=6мм относят к группе золотниковых гидрораспределителей , так как их основным запорно-регулирующим элементом является золотник цилиндрической формы. Изменение направления потока рабочей жидкости осуществляется путём осевого смещения запорно-регулирующего элемента (золотника).
Гидрораспределители золотниковые типа 1РЕ6 широко используются в гидросистемах различных станков, прессов, устройств с автоматическим и полуавтоматическим циклом работы (например: ГАПов, манипуляторов, станков с ЧПУ), сельскохозяйственных и дорожно-строительных машин.
Гидрораспределители предназначены для изменения направления или пуска и останова потока рабочей жидкости (минерального масла с кинематической вязкостью от 1 до 400 мм2/с ) в гидравлической системе.
Гидрораспределители в основном изготавливаются для районов с умеренно-холодным климатом, категория размещения 4—УХЛ4 (температура окружающей среды от +1С до +55С) , а также для районов с холодным, климатом и категория размещения 1—ХЛ1 (температура окружающей среды от-40С до +55С).
Гидрораспределители выпускаются со следующими видами управления:
- электромагнитным;
- гидравлическим;
- ручным (от рукоятки);
- механическим.

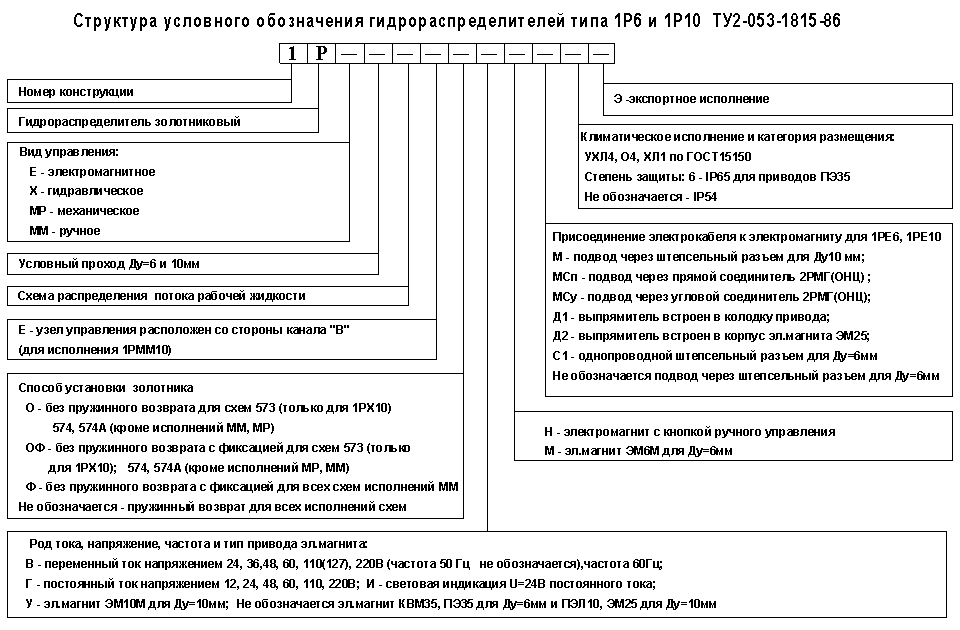

На иллюстрации приведена структура условного обозначения гидрораспределителей типа 1Р6, см. здесь
Схемы распределения потоков рабочей жидкости см. здесь
Дополнительные схемы распределения потоков рабочей жидкости для гидрораспределителей с электромагнитным управлением см. здесь
Технические характеристики гидрораспределителейтипа 1РЕ6..(ВЕ6.., ПЕ6..)
Параметр
Нормы для типоразмеров (старая конструкция)
Нормы для типоразмеров (унифицированная конструкция 1, с 2005г.)
Нормы для типоразмеров (унифицированная конструкция 2, с 2005г.)
В6
1Р6
2Р6
Условный проход, мм
6
Расход рабочей жидкости, л/мин
12,5-16
20-25
25-40
Номинальное давление на входе, МПа (кгс/см2)
32 (320)
Максимальное давление на выходе (сливе), МПа (кгс/см2)
6,3(63) (для 1РЕ6); 10(100) (для 1РММ6); 16(160) (для 1РХ6)
Давление управления для гидравлического управления, МПа (кгс/см2)
мин. 0,6(6); макс. 6(60)
Масса, кг:
--1РЕ6 с 2 э/магнитами / с 1 э/магнитом
1,6/ 1,3
1,6/ 1,3
1,6/ 1,3
--1РММ6
1,4
1,4
1,4
--1РМР6
1,4
1,4
1,4
--1РХ6 с одной гидроголовкой /с двумя гидроголовками
2/ 2,2
2/ 2,2
2/ 2,2
Габаритные и присоединительные размеры гидрораспределителей с Ду = 6мм:
