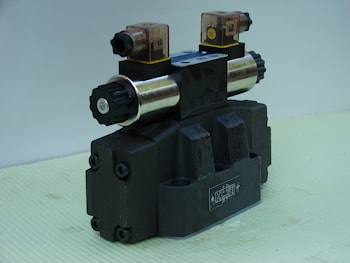

Гидрораспределители типа 1РЕ10 (ВЕ10), 1РММ10 (ВММ10)

Гидрораспределители типа 1РЕ10 (ВЕ10), 1РММ10 (ВММ10)  Гидрораспределители типа 1РЕ10..(ВЕ10) и 1РММ10.. (ВММ10..) с условным проходом Ду=10мм также относят к золотниковым гидрораспределителям, поскольку их запорно-регулирующим элементом является цилиндрический золотник.
В отличие от гидрораспределителей типа 1РЕ6 и 1РММ6 условный проход данного типа равен 10мм. Конструкция золотникового устройства одинакова.

Гидрораспределители типа 1Р10 служат для изменения направления, а также пуска или останова потока рабочей жидкости и широко применяются в гидравлических системах различных станков, прессов и прочих машин и агрегатов с давлением до 32 МПа.
Рабочие жидкости должны быть с классом чистоты не грубее 13 (по ГОСТ 17216-71), с кинематической вязкостью от 10 до 400 мм2/с (сСт).

Гидрораспределители рассчитаны для работы в районах с холодным (ХЛ) и умеренно-холодным климатом (УХЛ) с категориями размещения 1 и 4 соответственно (т.е при температуре окружающей среды от -40С до +55С).

На иллюстрации приведена структура условного обозначения гидрораспределителей типа 1Р10, см.здесь.

Cхемы распределения потоков рабочей жидкости см. здесь

Дополнительные схемы распределения потоков для гидрораспределителей с электромагнитным управлением см.здесь

Технические характеристики гидрораспределителей типа 1РЕ10.., 1РММ10..,(ВЕ10.., ВММ10..)

Наименование параметраГидрораспределитель
В10; 1Р102Р10
Условный проход, мм10
Давление на входе, МПа, (кгс/см2) номин.32(320)
Расход рабочей жидкости, л/мин20...32; 25 ... 4035 ... 60
Максимальное давление на выходе (сливе), МПа (кгс/см2)15(150)
Масса, кг, не более6,45


Габаритные и присоединительные размеры гидрораспределителей с Ду=10 мм:

- с электромагнитным управлением 3-х позиционные (с двумя магнитами);
- с электромагнитным управлением 2-х позиционные (с одним магнитом);
- с гидроуправлением 3-х позиционные;
- с гидроуправлением 2-х позиционные (с одной гидроголовкой);
- с мехническим управлением 3-х позиционные;
- с мехническим управлением 2-х позиционные;
- с ручным управлением;
- присоединительные размеры;
- присоединительная плита.

Схемы соединения:

- привода постоянного тока (штепсельный разъём);
- электромагнита (разъём 2РМГ14);
- катушки привода (одноконтактный соединитель);
- катушки привода (соединитель 2РМГ14).


производитель
Гидроаппарат


Если вы хотите купить гидрораспределители типа 1ре10 (ве10), 1рмм10 (вмм10) , вы можете:
