Гидрораспределители 4WE10...

Гидрораспределители типа WE являются распределителями золотникового типа. Они широко применяются в машиностроении и управляют пуском, остановкой, а также направлением движения потока рабочей жидкости.
Гидрораспределители типа WE имеют электромагнитное управление.
Поставляемые нашей компанией гидрораспределители типа 4WE10…являются полными аналогами золотниковых распределителей марки Rexroth cерии 3Х, а также с успехом могут служить заменой гидрораспределителей типа ВЕ10.., 1РЕ10.., марок Atos (DKE..), Vickers (DG..), Bluetech (BC-B4W10..), Kladivar (AD5..), болгарских RH.. и пр…
Гидрораспределители типа 4WE10…cостоят из следующих основных частей:
-корпуса;
-электромагнитов (одного или двух);
-золотника;
-возвратных пружин (одной или двух).
Электромагниты (иначе катушки) являются маслозаполненными, так называемые «мокрые» магниты, что обеспечивает надёжность срабатывания электромагнита. Имеется возможность поворота катушки на 90⁰. Аналогично конструкции электромагнитов российского производства электромагниты китайского производства имеют возможность ручного управления (аварийного переключения).
Помимо отличного качества гидрораспределителей, гарантированного китайским заводом-изготовителем, специализирующимся на производстве гидрокомпонентов, одним из дополнительных преимуществ поставляемых нашей компанией гидрораспределителей типа 4WE10…является наличие разъёма (аналог соединителя СЭ11-19) по DIN43650A со светоиндикацией, а также наличие в комплекте 4-х винтов для крепления.
ПРИМЕЧАНИЕ: рекомендуется при установке гидрораспределителей типа 4WE6.. либо 4WE10.. использовать для подключения только разъёмы, поставляемые в комплекте.
Гидрораспределители типа 4WE10… соответствуют ISO 9001:2000.

Структура условного обозначения:
4WE 10 буква 3Х/ С G24 (W110) N Z5L
--4WE—4-х линейный гидрораспределитель с электроуправлением;
--10—условный проход, мм;
--буква—буквенное обозначение схемы распределения потоков (см.Рис.1, Рис.2);
--3Х—номер серии;
--С—«мокрый» электромагнит;
--G или W—постоянный ток (12В, 24В), переменный ток (110В/50Гц, 220В/50Гц);
--N—наличие возможности ручного переключения;
--Z5L—разъём со световой индикацией (в зависимости от завода-изготовителя может быть обозначение -Z4).
Пример условного обозначения: гидрораспределитель 4WE10 B 3X/C W110 NZ5L соответствует российскому распределителю 1РЕ10. 573Е. В110НМД1 УХЛ4.

Рис.1 СХЕМЫ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ДЛЯ 3-х ПОЗИЦИОННЫХ РАСПРЕДЕЛИТЕЛЕЙ (2 /магнита):


Рис.2 СХЕМЫ РАСПРЕДЕЛЕНИЯ ПОТОКО ДЛЯ 2-х ПОЗИЦИОННЫХ РАСПРЕДЕЛИТЕЛЕЙ (1 э/магнит, кроме схем с О и OF)



Технические характеристики гидрораспределителя типа 4WE10_:

Гидрораспределитель	4WE10…
Наименование параметра	Рабочее давление, МПа	порт Р, А, В	31,5
		порт Т	10
	Макс.расход, л/мин		120
	Тип рабочей жидкости		на минеральной основе
	Температура, С0		"-20~70
	Вязкость, мм2/с		2,8~100
	Напряжение, В	пост.ток (G, DC)	12, 24
		переменный ток (W, AC)	110/50Гц, 220/50Гц
	Частота переключений кол-во/ч	DC	15000
		AC	7200
	Масса, кг	2 э/магн.	6,7
		1 э/магн.	5,1

Габаритные и присоединительные размеры распределителя 4WE10_:

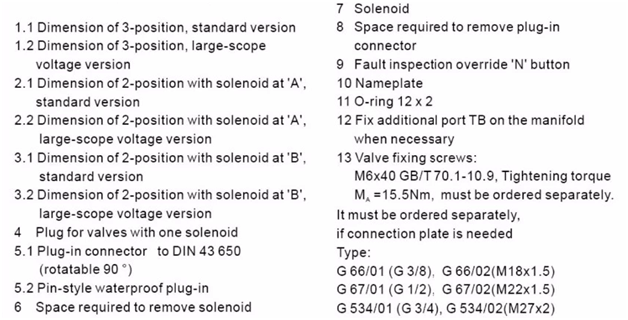

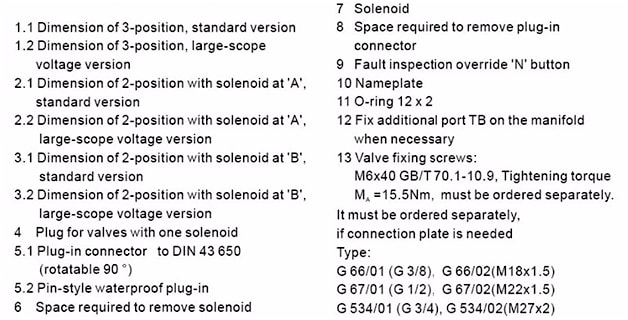

Рис.3
