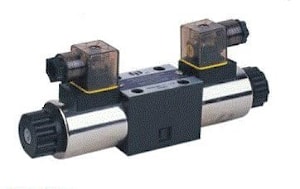

Гидрораспределители 4WE6...

Гидрораспределители 4WE6...

В качестве замены гидрораспределителей известных марок типа Rexroth, Atos, Bluetech, Yuken, Kladivar, Ponar, болгарских гидрораспределителей типа RH, а также 1РЕ (ВЕ), РГЕ, РГС наша компания предлагает хорошо зарекомендовавшие себя гидрораспределители типа 4WE6..6/X.. китайского производства.
Указанные распределители снабжены катушками ввёртного типа, что значительно упрощает процесс замены магнита. Данные катушки (иначе электромагниты) являются маслозаполненными, т.е якорь магнита находится в масле. Применение гидрораспределителей с маслозаполненными «мокрыми» магнитами предпочтительно для гидроприводов, работающих на открытом воздухе или во влажном климате.
Распределители типа 4WE6.. соответствуют по климатическому исполнению и категории размещения типу УХЛ4.
Гидрораспределители 4WE6…поставляются в комплекте с разъёмами (аналог соединителя СЭ11-19) по DIN43650A со светоиндикацией, а также 4-мя винтами для крепления.
ПРИМЕЧАНИЕ: рекомендуется при установке гидрораспределителей типа 4WE6.. либо 4WE10.. использовать для подключения только разъёмы, поставляемые в комплекте.
Гидрораспределители типа 4WE6.. соответствуют ISO 9001:2000.

Структура условного обозначения:
4WE 6 буква 61/ А G24 (W110) N Z4, где:

--4WE—4-х линейный гидрораспределитель с электроуправлением;
--6—условный проход, мм;
--буква—буквенное обозначение схемы распределения потоков (см.Рис 1, Рис.2);
--61—номер серии;
--А—«мокрый» электромагнит;
--G или W—постоянный ток (12В, 24В), переменный ток (110В/50Гц, 220В/50Гц);
--N—наличие возможности ручного переключения;
--Z4—разъём со световой индикацией.

Пример условного обозначения: распределитель 4WE6 E 61/A G24 NZ4 соответствует российскому гидрораспределителю 1РЕ6.44.Г24 УХЛ4 (ВЕ6.44.Г24).

Гидрораспределители поставляются окрашенными в голубой цвет, что создаёт дополнительную защиту от коррозии.


Рис.1 СХЕМЫ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ДЛЯ 3-х ПОЗИЦИОННЫХ РАСПРЕДЕЛИТЕЛЕЙ (2 э/магнита):


Рис.2 СХЕМЫ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ДЛЯ 2-х ПОЗИЦИОННЫХ РАСПРЕДЕЛИТЕЛЕЙ (1 э/магнит):



Технические характеристики гидрораспределителей типа WE6…

Гидрораспределитель4WE6…
Наименование параметраРабочее давление (макс.), МПапорт Р, А, В31,5
порт Т21(DC) /16(AC)
Макс.расход, л/мин80(DC)/ 60(AC)
Тип рабочей жидкостина минеральной основе
Температура, С0"-20~+50
Вязкость, мм22,8~380
Напряжение, Впост.ток (G, DC)12, 24
переменный ток (W, AC)110/50Гц, 220/50Гц
Частота переключений кол-во/чDC15000
AC7200
Масса, кг2 э/магн.1,95
1 э/магн.1,45

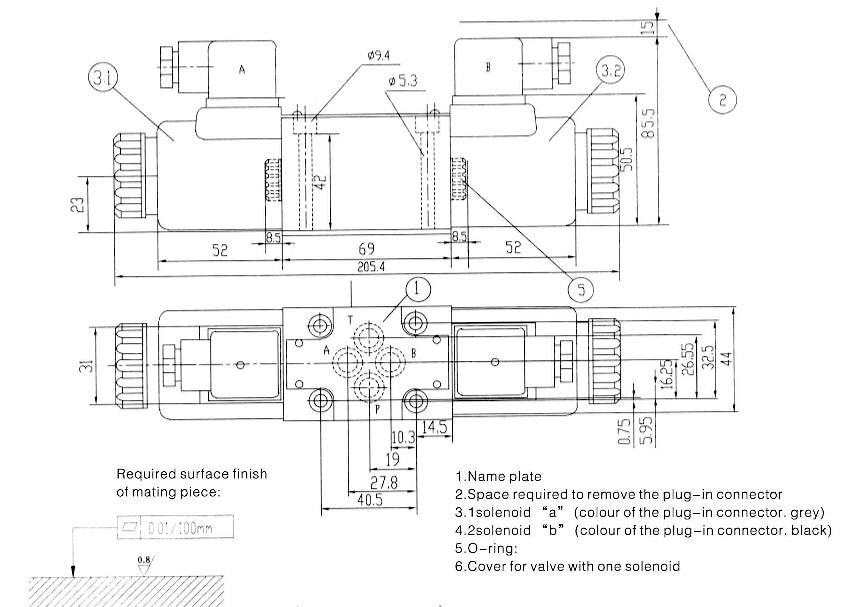

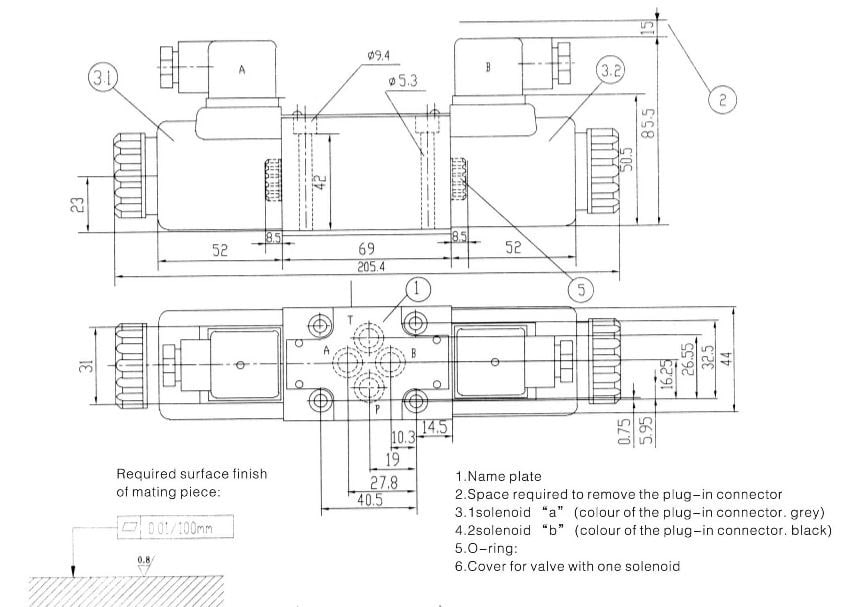

Рис.3 Габаритные и присоединительные размеры гидрораспределителя 4WE6_:



производитель
Китай
