Питатели импульсные смазочные на планке

Питатели импульсные смазочные на планке также относятся к группе дозирующих устройств и предназначены для дозированной подачи жидкого смазочного материала, а именно чистого минерального масла с кинематической вязкостью от 10 до 600 мм²/с, к узлам трения различных машин и механизмов. Обычно питатели импульсные смазочные на планке входят в состав смазочных импульсных систем.

Структура условного обозначения импульсных питателей на планке аналогична обозначению импульсных питателей, т.е первая цифра указывает тип исполнения (1 или 2), а последующие–объём в см3, подаваемый одним отводом, количество цифр соответствует числу отводов питателя.
Пример условного обозначения: питатель 1-005 УХЛ4, питатель 2-050-050-032-020-050 УХЛ4

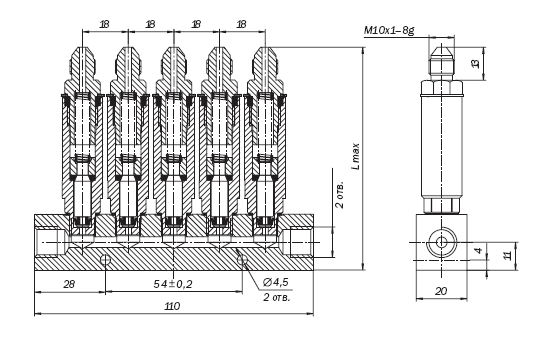

Устройство питателей импульсных смазочных на планке:
1-планка; 2-корпус; 3-манжета; 4-клапан; 5-кольцо; 6-гильза; 7-пружина; 8-уплотнительное кольцо; 9-регулирующее кольцо; 10-штуцер.

Принцип работы импульсного питателя на планке:
При подаче масла и повышении давления во входном отверстии А усики манжеты отгибаются, и масло заполняет полость Б, при этом клапан прижимается к кольцу, тем самым предохраняя перетечку масла из полости Б в полость В. Подвижная система поднимается вверх, и пружина сжимается. Масло, которое находится в полости В подаётся через выходное отверстие Г. Как только входное отверстие А соединяется со сливом, подвижная система (под действием пружины) стремится опуститься вниз, при этом в полости Б создаётся давление, манжета запирает проход из полости Б в полость А, и клапан открывается. При движении подвижной системы вниз доза масла перетекает из полости Б в полость В и таким образом происходит перезарядка дозатора. (Иногда импульсные питатели называют дозаторами)

Технические характеристики импульсных питателей на планке

Диаметр поршня	Число отводов питателя	Макс. давление на входе, МПа	Макс. давление на выходе, МПа	Объем, подаваемый за цикл, см3	Масса, кг	L max., мм
6	1	3,2	1,6	0,02; 0,05	0,08	73
	2				0,14
	3				0,22
	5				0,35
8	1	3,2	1,6	0,05; 0,10; 0,20; 0,32; 0,50	0,16	90
	2				0,26
	3				0,35
	5				0,55

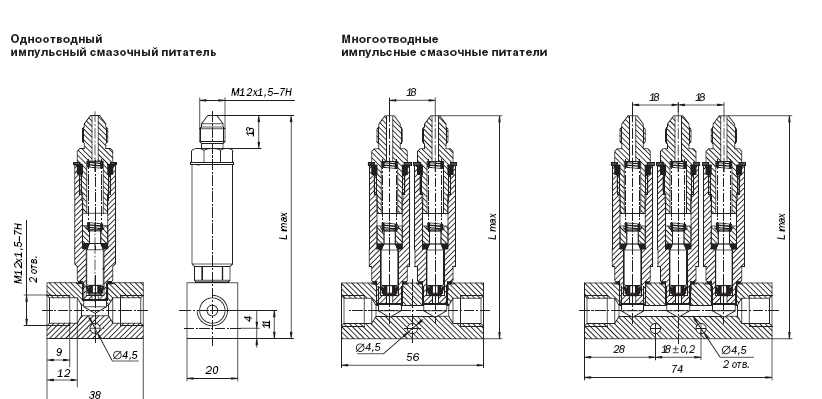

Габаритные и присоединительные размеры питателей импульсных на планке
