Блоки подготовки воздуха П-ФРК-.. устанавливаются в пневмоприводах или иных системах различного промышленного оборудования и служат для очистки сжатого воздуха от частиц пыли, капельной влаги, минерального масла, а также для удаления конденсата. Кроме того, блоки подготовки типа П-ФРК-.. дают возможность автоматически поддерживать на заданном уровне величину давления в системе (до 1,0 МПа). Блоки П-ФРК-6(10, 16, 25) работают на сжатом воздухе, очищенном не грубее 12 класса по ГОСТ 17433.
Пневмоблоки подготовки сжатого воздуха П-ФРК-.. объединяют в едином корпусе фильтр-влагоотделитель центробежного действия и редукционный пневмоклапан, настроечное устройство которого обеспечивает плавное изменение давления на выходе в пределах диапазона настройки. Резервуар для сбора конденсата защищён металлическим кожухом с прорезями, которые дают возможность контролировать уровень накопившихся загрязнений. В нижней части этого резервуара (стакана) расположено устройство для сброса конденсата полуавтоматического действия, то есть оно срабатывает автоматически при отсутствии давления либо его можно открыть вручную.
Структура условного обозначения: П-ФРК-хх-х-УХЛ4, где:
П-ФРК—пневмоблок подготовки воздуха;
ХХ—условный проход, мм: 6; 10; 16; 25;
Х—тип присоединительной резьбы: 1–коническая резьба по ГОСТ 6111, 2–трубная цилиндрическая резьба по ГОСТ 6357;
УХЛ4—климатическое исполнение и категория размещения (возможно исполнение О-для тропического климата)
Технические характеристики блоков подготовки воздуха типа П-ФРК-..:
Наименование параметра
П-ФРК-6-1 (-2)
П-ФРК-10-1 (-2)
П-ФРК-16-1 (-2)
П-ФРК-25-1 (-2)
Условный проход, мм
6
10
16
25
Номинальное давление, МПа
1,0
Минимальное давление, МПа
0,1
Расход воздуха при давлении на выходе 0,4 МПа, м3/ч (ном./мин., не более)
0,25 (0,16)
0,63 (0,16)
1,60 (0,16)
4,5 (0,16)
Абсолютная тонкость фильтрации, мкм
25
Степень влагоотделения, не менее. в%
90
Диапазон настройки давления, на выходе, МПа
0,05-0,85
Вместимость резервуара для конденсата, см3
30
100
100
200
Снижение давления на выходе при изменении расхода от 0 до номин. При давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа; не более, МПа
0,03
0,04
0,05
0,08
Превышение давления на выходе над давления настройки, при котором открывается клапан сброса воздуха при давлении на входе 1МПа и давлении настройки 0,4 МПа; не более, МПа
0,08
Масса, кг
0,6
1,26
1,26
1,87
Примечание: для сброса конденсата вручную требуется нажать снизу вверх на штуцер устройства для удаления конденсата, расположенного внизу корпуса блока подготовки.
Блоки подготовки сжатого воздуха типа П-ФРК могут поставляться с манометрами или без.
Кроме того, пневмоблоки могут иметь в своём составе реле давления РД-4/25М-10, в этом случае блок подготовки воздуха будет иметь обозначение П-ФРК-Р-.., например: П-ФРК-Р-16-2 УХЛ4 или П-ФРК-Р-25-1 УХЛ4. Диапазон настройки реле давления составляет 0,2-..0,9 МПа, зона нечувствительности реле не более 0,15 МПа. Соответственно условному проходу масса блока п-ФРК-Р-.. увеличится и составит: 0,60; 1,26; 1,26; 1,87 кг. Остальные технические характеристики аналогичны характеристикам блоков П-ФРК-.
Внешний вид см. рис.1
РИС.1 Габаритные и присоединительные размеры см. в прикреплённых файлах. Блоки П-ФРК-Р-6 (10,16) Блоки П-ФРК-Р-25
Для крепления блока подготовки предусмотрен кронштейн. Пневмоблоки типа П-ФРК-6 (10, 16, 25) следует размещать в вертикальном положении (отклонение от вертикали не более 50) непосредственно на трубопроводе в местах доступных для контроля и обслуживания.
Габаритные и присоединительные размеры блоков подготовки воздуха типа П-ФРК-..:

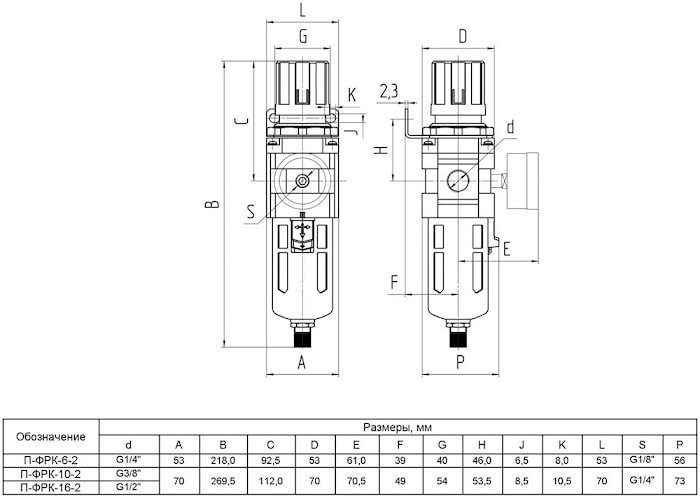

Блоки П-ФРК-6-1(2); П-ФРК-10-1(2); П-ФРК-16-1(2)

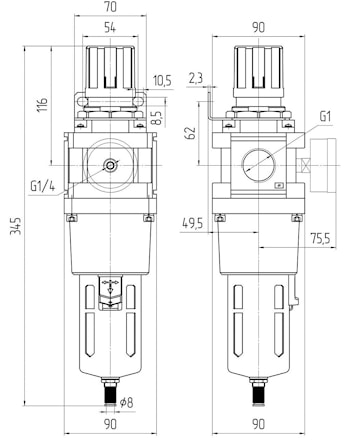

Блок подготовки П-ФРК-25-1(2)
