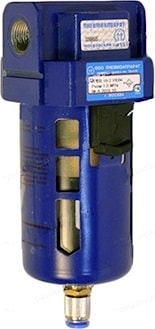

Фильтр-влагоотделитель типа П-ФВ-..

Производитель:

Фильтр-влагоотделитель типа П-ФВ-.. С целью очищения сжатого воздуха от капельной влаги, минерального масла, твёрдых частиц, а также для удаления конденсата в различных пневмоприводах и иных системах устанавливают фильтры-влагоотделители. Фильтры-влагоотделители типа П-ФВ-.. являются фильтрами центробежного действия с полуавтоматическим отводом конденсата и эксплуатируются на сжатом воздухе давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 12 класса (ГОСТ 17433).
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Фильтры влагоотделители тпа П-ФВ-.. монтируются непосредственно на трубопроводе в вертикальном положении (отклонение по вертикали не более 50) при помощи резьбовых отверстий в корпусе при этом стрелка на корпусе должна совпадать с направлением движения воздушного потока.

Структура условного обозначения П-ФВ-ХХ-Х УХЛ4, где:
- первые две цифры–условный проход, мм (6,10, 16, 25);
- третья цифра–исполнение присоединительных отверстий:
1—с конической резьбой,
2—с трубной;
- УХЛ4–климатическое исполнение и категория размещения
Пример условного обозначения: Фильтр-влагоотделитель П-ФВ-16-1 УХЛ4; П-ФВ-25-2 УХЛ4.

Технические характеристики фильтров-влагоотделителей типа П-ФВ-..

Наименование параметраТипоразмер фильтра-влагоотделителя
П-ФВ-6-1П-ФВ-6-2П-ФВ-10-1П-ФВ-10-2П-ФВ-16-1П-ФВ-16-2П-ФВ-25-1П-ФВ-25-2
Условный проход, мм66101016162525
Присоединение пневмолиний, дюймК1/4G1/4К3/8G3/8К1/2G1/2К1G1
Номинальное давление, МПА1,0
Минимальное давление (на входе), МПА0,1
Расход воздуха при давлении на выходе 0,63 МПа, м3/мин, максимальный, не менее0,250,251,251,252255
Расход воздуха при давлении на выходе 0,63 МПа, м3/мин, минимальный, не более0,16
Потеря давления при max расходе, МПа, не более10
Абсолютная тонкость фильтрации, мкм25
Степень влагоотделения, %, не менее90
Номинальная вместимость, резервуара, см3, не менее252570707070200200
Отвод конденсатаполуавтоматический с возможностью ручного отвода
Масса, кг, не более0,280,280,550,550,530,531,11,1

Пневмосхема фильтра-влагоотделителя типа П-ФВ-..

Габаритные и присоединительные размеры фильтров-влагоотделителей типа П-ФВ-..
–тип П-ФВ-6 (-10, -16)-1 (2);
–тип П-ФВ-25-1 (2).
