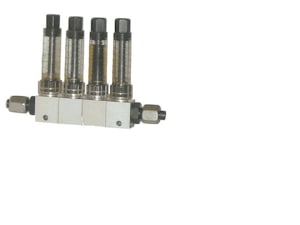

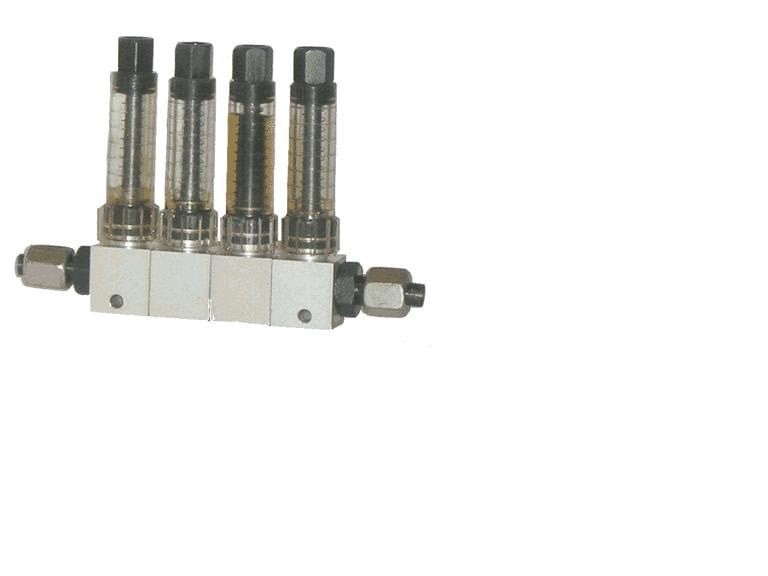

Блоки дроссельные смазочные типа БДИ

Для отвода от напорной линии, осуществления регулирования и визуального контроля расхода минерального масла, подаваемого к трущимся поверхностям различных машин и механизмов в централизованных смазочных системах устанавливают блоки дроссельные смазочные типа БДИ.
Блоки типа БДИ эксплуатируются на минеральных маслах с кинематической вязкостью от 17 до 400 мм²/с (сСт) при t от 0⁰С до +50⁰С во не взрывоопасной среде и не содержащей токопроводящей пыли, агрессивных газов и паров, в концентрациях, которые могут привести к разрушению металла и изоляции (t от 0⁰С до +40⁰С).

Блоки дроссельные могут иметь 2, 4 и 6 отводов.

Пример условного обозначения:
–БДИ 2 УХЛ4; БДИ 6 О4.1, где УХЛ4 и О4.1–климатическое исполнение. Указанные блоки имеют 2 и 6 отводов соответственно и 2 подвода;
–БДИ 2-1 УХЛ4; БДИ 6-1 О4.1—указанные блоки имеют 2 и 6 отводов соответственно, а количество подводов—1.

Технические характеристики блоков дроссельных типа БДИ

Параметр	Типоразмер блока
	БДИ 2	БДИ 2-1	БДИ 4	БДИ 4-1	БДИ 6	БДИ 6-1
Число отводов	2	2	4	4	6	6
Число подводов	2	1	2	1	2	1
Номинальный расход в отводе (при перепаде давления на дросселе 0,1 МПа), л/мин	0,63 ± 0,06
Наименьший расход в отводе (при перепаде давления на дросселе 0,05 МПа), л/мин	0,035
Диапазон расходов, контролируемый ротаметром, л/мин	0,063...0,63
Номинальное давление перед блоком, МПа	1,6
Масса (без смазоч.материала), кг	0,25	0,25	0,45	0,45	0,65	0,65

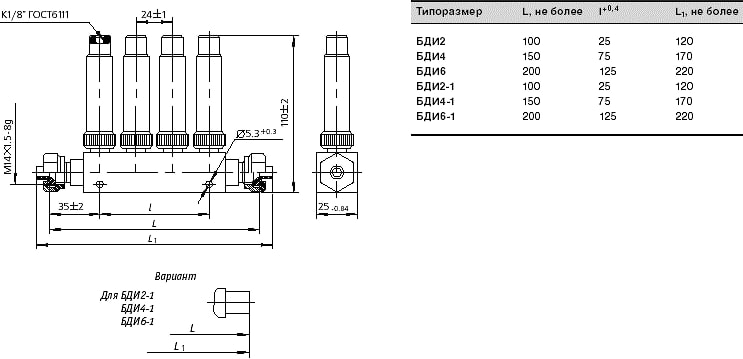

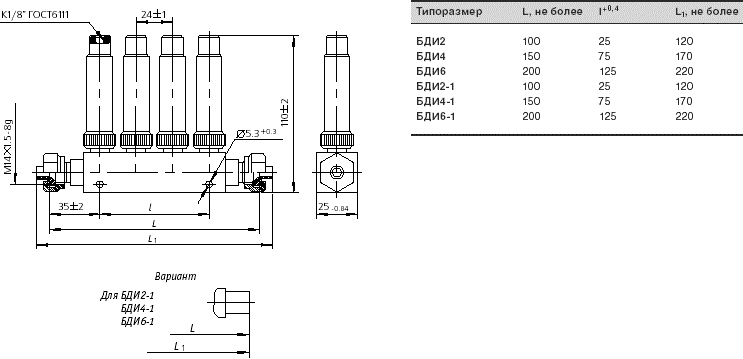

Габаритные и присоединительные размеры блоков типа БДИ
