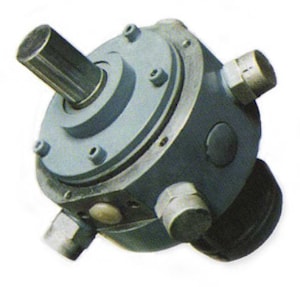

Насосы типа 50НС

Насосы нерегулируемые секционные типа 50НС предназначены для нагнетания рабочей жидкости в гидросистемы различных подъемников, установок, кузнечно-прессового оборудования, термопластавтоматов и других машин.
Насосы 50НС состоят из насоса поршневого типа 50НР и пластинчатого насоса по ГОСТ 13167 и обеспечивают получение одного или двух потоков рабочей жидкости с номинальным давлением до 50 МПа (500 кгс/см2) и одного или двух потоков с номинальным давлением до 2,5 МПа (25 кгс/см2).

Структура условного обозначения насосов типа 50НС Х/ Х Х Л Х Х

50Н	Насос на номинальное давление 50 МПа
С	С - секционный насос
Х	Рабочий объем поршневого насоса, см3 (4; 6,3; 8; 10; 14;16; 32)
/
Х	Количество отводов: без обозначения - с одним отводом; 2–с двумя отводами
Х	Рабочий объем пластинчатого насоса, см3 (без обозначения -макс.объём 12,5 см3)
Л	Направление вращения: без обозначения - правое вращение; Л - левое вращение.
Х	Вид исполнения: без обозначения—непогружное исполнение, П—погружное исполнение
Х	Климатическое исполнение и категория размещения: без обозначения - исполнение УХЛ4; О4–общеклиматическое исполнение

Технические характеристики насосов типа 50НС

Наименование параметра	Типоразмер насосов типа 50НС
	4	6,3	8	8/2	10	16	32	32/2	63	63/2
Количество отводов радиально-поршневого насоса	1	1	1	2	1	1	1	2	1	2
Номинальный рабочий объем, см3
– радиально-поршневого насоса	4	6	8	8	10	16	32	32	63	63
– одного отвода радиально-поршневого насоса				8/2			32/2			63/2
– пластинчатого насоса	12,5	12,5	12,5	12,5	12,5	12,5	12,5	12,5	12,5	12,5
Частота вращения, с-1(об/мин)
номинальная	25(1500)
максимальная	25(1500)
минимальная	53(300)
Подача, л/мин
– радиально-поршневого насоса, номинальная	5,5	8,6	11	11	13,2	22	44,1	44,1	88	88
– одного отвода насоса, номинальная				5,5				22		44
– пластинчатого насоса	17,5	17,5	17,5	17,5	17,5	17,5	17,5	17,5	17,5	17,5
Давление на выходе, МПа
радиально-поршневого насоса
- минимальное	50
- максимальное	63
пластинчатого насоса
- минимальное	2,5
- максимальное	6,3
Давление на входе, МПа
радиально-поршневого насоса
- минимальное	-0,02
- максимальное	0,05
пластинчатого насоса
- минимальное	-0,02
- максимальное	0,02
Коэффициент подачи, не менее радиально-поршневого насоса, в том числе одного отвода	0,93								0,91
КПД, не менее
- насоса	0,91	0,91	0,91	0,91	0,91	0,91	0,91	0,92	0,92	0,92
- при работе одного отвода							0,84			0,84
Масса насоса (без рабочей жидкости), кг не более, исполнение фланцевое	23,5	23,5	28,5	28,5	37,5	37,5	43,5	43,5	81,5	81,5
Удельная масса, кг/кВт, не более, исполнение фланцевое	4,23	2,7	2,67	2,67	3,4	1,84	1,08	1	1,18	1,18
Холодоустойчивость, оС для исполнения УХЛ и 0	-50
Виброустойчивость	III степень жесткости ОТС2 Н90-19-83

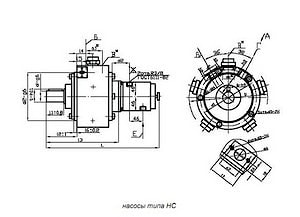

Габаритные и присоединительные размеры насосов типа 50НС

Насос	L	I1	I2	I3	I4	I5	I6	I7	h1	h2	h3	a1	а2	а3	B	D	d	d1	d2	d3	d4	d5	d6	d7	t
50НС4	315	58	94	208	42	8	65	45	2	18	83	-	30	54	10	246	36	162	145	M10*15	22	M8*15	M27*2	35	39
50НС6.3
50НС10	358	80	120	240	50	8	83	50	2	18	102	56	30	60	10	288	36	195	175	M10*15	31	M8*15	M27*2	35	39
50НС16
50НС32	390			282	38
50НС32/2
50НС63	426	82	125	319	47	9	102	70	3	22	130	70	30	-	16	335	55	255	230	M12*18	50	M12*18	M36*2	45	59
50НС63/2
