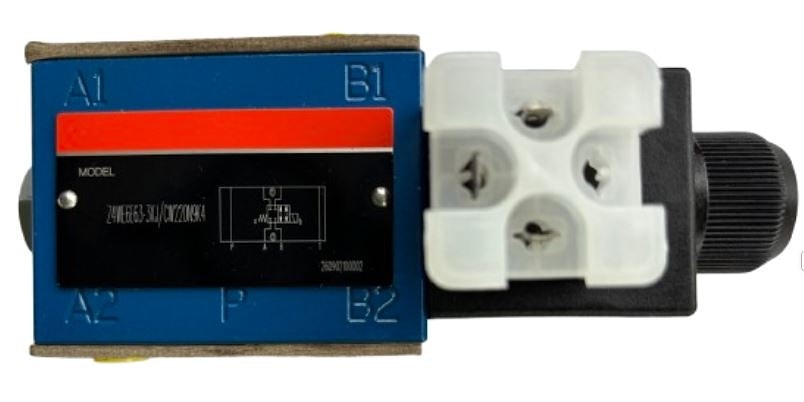

Гидрораспределители Z4WE6 для модульного монтажа

Гидравлические распределители типа Z4WE6 относятся к золотниковым распределителям с условным проходом Ду 6мм (SETOP03, NG6), устанавливаются в гидросистему различного промышленного оборудования и управляют пуском, остановкой и направлением потока рабочей жидкости. Иногда гидрораспределители данной конструкции могут называть направляющими запорными клапанами, либо запорными (отсечными) клапанами.
Тип управления—электромагнитый
Тип монтажа—модульный (в виде промежуточной плиты)

Конструкция гидрораспределителя Z4WE6

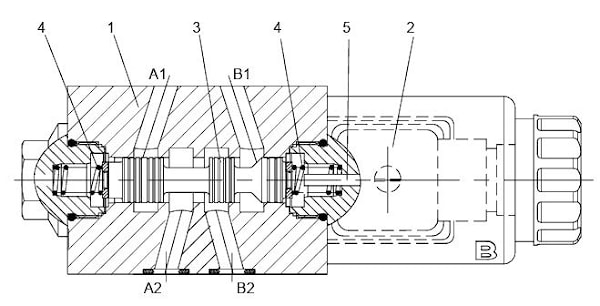

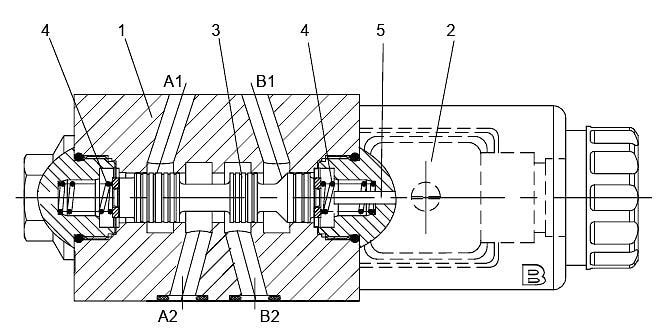

Клапан состоит из корпуса (1), одного или двух электромагнитов (2), золотника управления (3) и двух возвратных пружин (4). При обесточенном состоянии электромагнита золотник (3) удерживается в нейтральном (исходном) положении возвратной пружиной (4); управление золотником (3) осуществляется с помощью электромагнита (2) с «мокрым» якорем. Для обеспечения надлежащей работы полость электромагнита должна быть заполнена маслом. Усилие от электромагнита (2) через толкатель (5) передается на золотник (3), перемещая его из исходного положения в требуемое рабочее положение. При этом каналы A1, A2, B1 и B2 могут соединяться или разъединяться. Каналы P и T всегда остаются открытыми для свободного прохода рабочей жидкости. При обесточивании электромагнита (2) золотник (3) возвращается в нейтральное положение под действием возвратной пружины (4). Ручное аварийное управление позволяет перемещать золотник при обесточенном электромагните.

РИС.1

Внимание: Особенности конструкции обусловливают наличие внутренних утечек, интенсивность которых может возрастать в процессе эксплуатации.

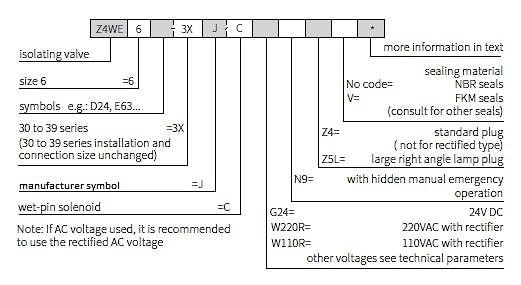

Код заказа:

Пример условного обозначения г/распределителя с односторонним э/магнитным управлением со схемой распределения потоков Е63 (см.Рис.2) и вольтажом 220в, 50Гц:
Гидрораспределитель Z4WE6 E63-3XJ/CW220N9Z4

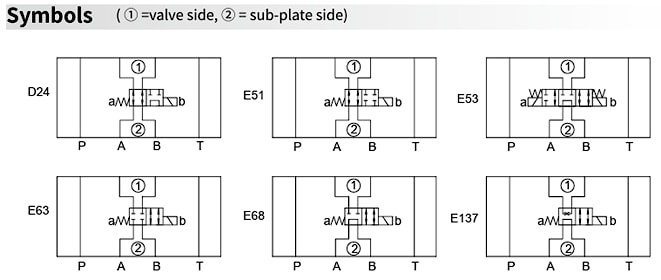

Схемы распределения потоков:
РИС.2

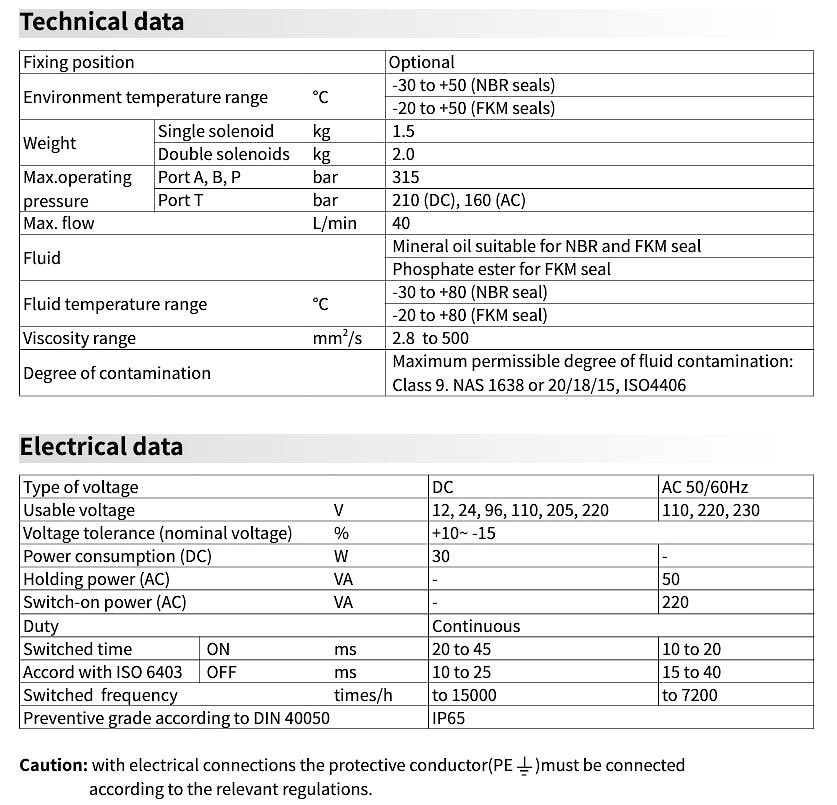

Технические характеристики распределителей Z4WE6:

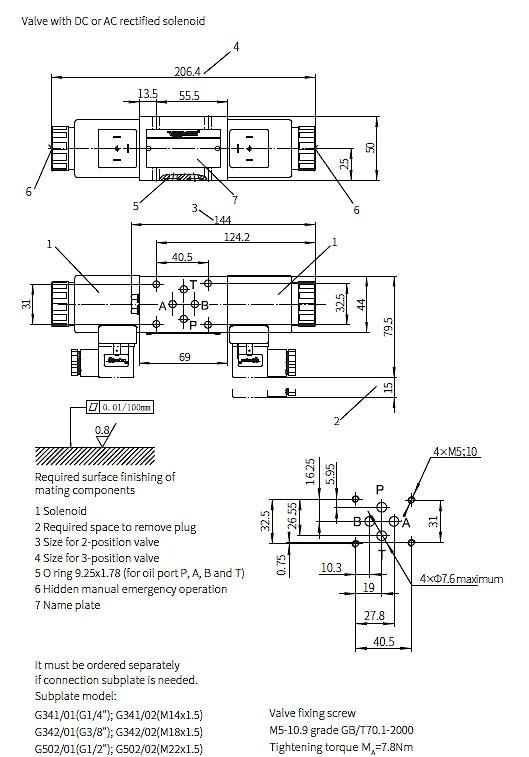

Габаритные размеры распределителей Z4WE6:

РИС.3

Мы предлагаем гидрораспределители серии ZWE6 производства Китай, которые могут служить прекрасной альтернативой гидрораспределителям бренда Rexroth.
См список артикулов и моделей здесь
